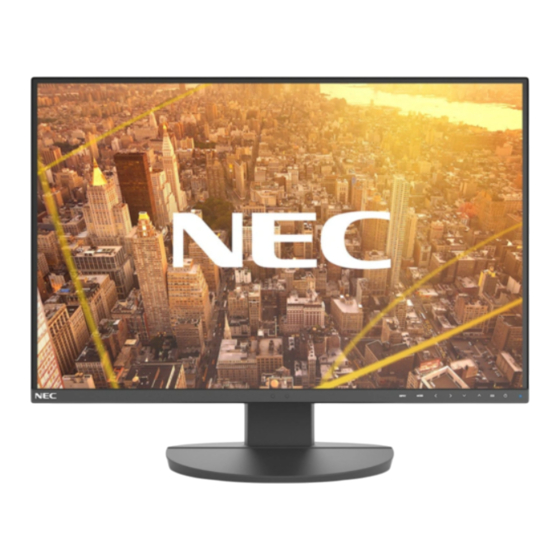

Manuel de l'utilisateur
Moniteur de bureau
MultiSync
EA242WU
®
MODÈLE : EA242WU, EA242WU-BK
Ces instructions concernent les modèles ci-dessus.
Le nom de votre modèle est indiqué sur l'étiquette se trouvant à l'arrière du moniteur.

Publicité

Table des Matières
loading

Manuels Connexes pour NEC MultiSync EA242WU

Sommaire des Matières pour NEC MultiSync EA242WU

  • Page 1 Manuel de l’utilisateur Moniteur de bureau MultiSync EA242WU ® MODÈLE : EA242WU, EA242WU-BK Ces instructions concernent les modèles ci-dessus. Le nom de votre modèle est indiqué sur l’étiquette se trouvant à l’arrière du moniteur.

  • Page 2: Table Des Matières

    INFORMATIONS ECO ............43 COULEUR ................40 INFORMATIONS ..............44 OUTILS ................40 Avertissements de l’OSD ............44 Informations du fabricant sur le recyclage et Annexe B l’énergie Élimination des produits NEC usagés ........46 Marque WEEE (Directive européenne 2012/19/EU et amendements) ..........46 Économie d’énergie ............46...

  • Page 3: Informations Sur L'enregistrement

    La FCC américaine (Federal Communications Commission, ou « Commission fédérale des communications ») interdit d’apporter des modifications à l’unité, SAUF celles indiquées dans ce manuel par Sharp NEC Display Solutions of America, Inc. Le non-respect de cette réglementation peut annuler votre droit d’utiliser cet équipement.
  • Page 4 Video Electronics Standards Association (VESA ), aux États-Unis et dans d’autres pays. ® MultiSync est une marque commerciale ou déposée de Sharp NEC Display Solutions, Ltd. au Japon et dans d’autres pays. ® USB Type-C et USB-C sont des marques déposées de USB Implementers Forum.
  • Page 5 Informations importantes Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ NOTER CE QUI SUIT POUR L’INSTALLATION ET L’UTILISATION DU MONITEUR COULEUR LCD : À propos des symboles Ce manuel contient divers symboles visant à empêcher les blessures ou dommages. Leur définition est spécifiée ci-dessous. Assurez-vous d’en prendre connaissance avant de lire le manuel.
  • Page 6 AATRAISSTMTEA Manipulez le cordon d’alimentation avec précaution. Tout endommagement peut provoquer un incendie ou une électrocution. • Ne placez pas d’objets lourds sur le cordon d’alimentation. IEATRDICAIOE • Ne le placez pas sous le produit. • Ne le couvrez pas à l’aide d’un tapis ou autre. •...
  • Page 7 AATRAISSTMTEA Évitez les chutes suites à un séisme ou autre. Pour éviter toute blessure ou que le produit ne tombe suite à un séisme ou autre, par exemple, et ne soit endommagé, assurez-vous de l’installer à un emplacement stable et de prendre les mesures IEATRDICAIOE nécessaires.
  • Page 8 AATRAISSTMTEA Ne renversez pas de liquides dans le boîtier et n’utilisez pas le produit près d’une source d’eau. Éteignez immédiatement le produit et débranchez-le de la prise murale. Contactez ensuite un technicien qualifié. Ne pas procéder ainsi pourrait provoquer une décharge électrique ou un ET PAS MOUILLTR incendie.
  • Page 9 AAATEAIOE Manipulation du cordon d’alimentation Manipulez le cordon d’alimentation avec précaution. Tout endommagement peut provoquer un incendie ou une électrocution. À FAIRT • Assurez-vous d’insérer fermement le cordon d’alimentation dans la borne d’entrée CA du moniteur. • Vérifiez qu’il ne peut pas être retiré trop aisément. ET PAS AOUCHTR •...
  • Page 10 AAATEAIOE Ne poussez pas le produit. Toute chute du produit peut entraîner dommages ou blessures. IEATRDICAIOE Évitez tout impact sur l’écran LCD. Cela pourrait entraîner des blessures ou des dommages. IEATRDICAIOE Employez cet équipement dans des environnements où la lumière peut être contrôlée, afin d’éviter les reflets.
  • Page 11 Aableau des cordons d’alimentation Type de prise Amérique du Nord Europe continentale Royaume-Uni Chine Japon Forme de prise Région États-Unis/Canada Royaume-Uni Chine Japon Tension 120* * Utilisez ce cordon avec une prise de puissance inférieure à 125 V. RTMARRUT  : La maintenance de ce produit peut uniquement être effectuée dans le pays d’achat.
  • Page 12 • Utilisez les commandes de taille et de position préprogrammées avec des signaux standard. • Utilisez le réglage couleur préprogrammé. • Utilisez des signaux non entrelacés. • N’utilisez pas du bleu primaire sur un fond sombre car cela rend la lecture difficile et peut occasionner une fatigue oculaire par un contraste insuffisant.

  • Page 13: Caractéristiques Du Produit

    Caractéristiques du produit • Moniteur de bureau à écran large WUXGA 24 pouces Résolution native 1920 x 1200. Bords extra-fins. • Productivité Transmission stable et haute vitesse des données grâce au port LAN (RJ-45) (reportez-vous à la page 14). Alimentation (65 W), signal vidéo et signal audio transmis à l’aide d’un câble USB Type-C. Concentrateur USB permettant la connexion d’accessoires, comme un clavier ou une souris.

  • Page 14: Chapitre 1 Installation Et Connexions

    Installation et connexions Chapitre 1 Ce chapitre aborde les points suivants  : > « Noms et fonctions des pièces » à la page 13 > « Installation » à la page 16 > « Connexions » à la page 17 >...

  • Page 15: Noms Et Fonctions Des Pièces

    Eoms et fonctions des pièces Panneau de configuration Élément Description Permettent de détecter le niveau de lumière ambiante et la présence d’un utilisateur. Ainsi, le moniteur 1 Capteur de lumière ambiante procède à l’ajustement de différents réglages pour optimiser l’affichage. Ne masquez pas ces capteurs. Détecteur de présence Permet d’accéder aux sous-menus du menu OSD lorsque ce dernier est ouvert.

  • Page 16: Panneau Des Connexions

    Panneau des connexions Prise casque Port descendant USB (Type-A) Encoche de sécurité Étiquette Prise d’entrée CA Entrée HDMI Sortie DisplayPort Entrée DisplayPort Port USB-C Port USB descendant (Type-A) Prise d’entrée CA Port LAE entrant (RJ-45) Permet de connecter le cordon d’alimentation fourni avec le Le moniteur est pourvu d’une fonction de conversion LAN moniteur.
  • Page 17 Installation d’un câble de sécurité À l’aide d’un câble de sécurité facultatif, vous pouvez sécuriser l’ordinateur en le reliant à un objet fixe. Suivez les instructions du fournisseur du câble de sécurité lors de l’installation. RTMARRUT  : L’emploi d’un câble de sécurité (vendu séparément) constitue une mesure de prévention.

  • Page 18: Installation

    Installation Pour obtenir des informations sur le contenu, consultez la fiche fournie dans l’emballage. Les accessoires inclus dépendent de l’endroit où le moniteur est expédié. Fixation de la base au support du moniteur LCD 1. Placez le moniteur face vers le bas sur une surface non abrasive (Figure 1).
  • Page 19 Connexions 1. Placez les mains de chaque côté du moniteur pour l’incliner au maximum et relever l’écran au plus haut (Figure 3). Inclinaison maximale (35° vers le haut, 5° vers le bas) Figure 3 2. Permet de connecter les écouteurs au moniteur. Éteignez votre ordinateur.
  • Page 20 AAATEAIOE  :  • Utilisez les câbles fournis avec ce moniteur pour éviter tout problème en matière de réception (radio et télévision). Avec les ports DisplayPort, HDMI et USB-C, utilisez un câble de signal blindé. Le câble de signal blindé doit être doté d’un noyau de ferrite. L’utilisation d’autres types de câbles et d’adaptateurs peut provoquer des interférences avec la réception radio et télévision.
  • Page 21 5. Connectez le cordon d’alimentation à une prise de courant. RTMARRUT  :  • Reportez-vous à la section Attention de ce manuel pour sélectionner le cordon d’alimentation CA adapté (voir page  •  Assurez-vous que le moniteur est alimenté correctement. Reportez-vous à la rubrique «...
  • Page 22 Aype de signal et modes de connexion Tntrée numérique • HDMI : connexion de signaux audio et vidéo numériques haute définition à un ordinateur, lecteur multimédia, lecteur Blu-ray, console de jeu, etc. • DisplayPort : connexion de signaux vidéo et audio numériques haute définition à un ordinateur. •...
  • Page 23 Connexion d’un ordinateur en DisplayPort • Utilisez un câble DisplayPort certifié. • Une fois l’ordinateur allumé, le signal peut prendre un certain temps avant d’apparaître. • Lors du raccordement d’un câble DisplayPort à un composant équipé d’un adaptateur de conversion des signaux, il est possible qu’aucune image n’apparaisse.
  • Page 24 Connexion de périphériques Connexion de périphériques USB • La détection de la connexion USB par le moniteur peut prendre quelques secondes. Ne débranchez pas le câble USB avant que le moniteur ait détecté la connexion. • Avant d’éteindre le commutateur du moniteur ou de quitter Windows , désactivez la fonction USB et retirez le périphérique ®...
  • Page 25 Connexion de plusieurs moniteurs Vous pouvez connecter plusieurs moniteurs en série à l’aide de leurs ports DisplayPort entrant/sortant. Afin de pouvoir utiliser des moniteurs connectés en mode MST (Multi-Stream Transport), l’option [SORTIE DP MULTISTREAM] doit être définie sur [AUTO] pour chacun d’entre eux. Modifiez le réglage applicable au moniteur connecté en dernier à l’ordinateur.
  • Page 26 Absence d’image Si aucune image ne s’affiche sur les moniteurs après l’ajustement de l’option [SORTIE DP MULTISTREAM], suivez les instructions ci-dessous : 1. Éteignez l’ordinateur. 2. Appuyez sur la touche MENU pour ouvrir le menu [PAS DE SIGNAL]. 3. Appuyez sur la touche pour ouvrir le menu [ENTREE VIDEO].
  • Page 27 Installation du bras flexible Ce moniteur est conçu pour être utilisé avec un bras flexible. Contactez-nous pour obtenir des informations supplémentaires. Suivez les instructions du fabricant pour le montage de l’écran. Si vous optez pour une méthode de montage alternative, assurez-vous que celle-ci est conforme à...

  • Page 28: Chapitre 2 Fonctionnement De Base

    Fonctionnement de base Chapitre 2 Ce chapitre aborde les points suivants  : > « Utilisation des commandes OSD » à la page 27 > « Modification des signaux d’entrée » à la page 28 > « Couleurs des indicateurs LED et gestion de l’alimentation » à la page 28 Français−26...

  • Page 29: Utilisation Des Commandes Osd

    Utilisation des commandes OSD • Pour accéder au menu OSD, appuyez sur la touche MENU. Icônes du menu principal Réglages d’ajustement Sous-menu Appuyez sur QUITTER pour revenir au menu précédent. L’emplacement des commandes est brièvement décrit ci-dessous. Des tableaux reprenant toutes les options proposées par le menu OSD sont disponibles dans la section «...

  • Page 30: Modification Des Signaux D'entrée

    Modification des signaux d’entrée Modification des signaux d’entrée Pour modifier le signal d’entrée, appuyez sur la touche TEARTT. Contenu HDCP Le procédé HDCP permet d’empêcher la copie non autorisée de données vidéo transmises via un signal numérique. Si vous ne parvenez pas à afficher du contenu via des entrées numériques, ceci ne signifie pas nécessairement que le moniteur ne fonctionne pas correctement.
  • Page 31 Résolution des problèmes Chapitre 3 Ce chapitre aborde les points suivants  : > « Problèmes d’affichage des images et de signal vidéo » à la page 30 > « Problèmes matériels » à la page 31 > « Fonction « Capteur de présence » » à la page 33 >...

  • Page 32: Problèmes D'affichage Des Images Et De Signal Vidéo

    Problèmes d’affichage des images et de signal vidéo Aucune image ne s’affiche • Assurez-vous que le câble de signal est correctement connecté au moniteur et à l’ordinateur. • Assurez-vous que la carte graphique de l’ordinateur est correctement positionnée dans son emplacement. •...
  • Page 33 L’image n’est pas à la bonne taille • Assurez-vous qu’une résolution élevée a été sélectionnée pour la carte graphique du système. Consultez le manuel du système ou du moniteur pour en savoir plus sur les résolutions prises en charge et la modification des réglages.
  • Page 34 Le répartiteur USB ne fonctionne pas • Assurez-vous que le câble USB est bien connecté. Reportez-vous au manuel de votre périphérique USB. • Assurez-vous que le port USB montant du moniteur est connecté au port USB descendant de l’ordinateur, et que ce dernier est bien allumé.

  • Page 35: Fonction « Capteur De Présence

    Fonction « Capteur de présence » La fonction « Capteur de présence » permet de réduire la consommation d’énergie en détectant les mouvements effectués par des personnes. Le capteur de présence est associé aux deux réglages suivants : MODT RTGLAGT Aucune personne détectée devant le moniteur ATTENTE Extinction de l’écran...

  • Page 36: Utilisation De La Fonction « Luminosité Auto

    Utilisation de la fonction « Luminosité auto. » La luminosité de l’écran LCD peut être augmentée ou diminuée en fonction du niveau d’éclairage ambiant. Si celui-ci est élevé, le moniteur est réglé en conséquence. S’il est faible, c’est également le cas. Le visionnage est ainsi plus agréable dans toutes les conditions.
  • Page 37 Caractéristiques Chapitre 4 Ce chapitre aborde les points suivants  : > « EA242WU » à la page 36 Français−35...
  • Page 38 TA242WU Caractéristiques du moniteur MultiSync TA242WU Remarques Module LCD Diagonal : 61,13 cm Matrice active, affichage à cristaux liquides (LCD) à film Dimensions de l’image visible : 51,84 cm transistor fin (TFT), pas de 0,270 mm (H) x 0,270 mm (V), Résolution native : 1 920 x 1 200, 60 Hz luminance de blanc de 300 cd/m...
  • Page 39 Liste des commandes OSD Annexe A Ce chapitre aborde les points suivants  : > « OUTILS ECO » à la page 38 > « ECRAN » à la page 39 > « COULEUR » à la page 40 > « OUTILS » à la page 40 >...
  • Page 40 OUAILS TCO Menu OUAILS TCO LUMINOSITE Permet de régler la luminosité globale de l’image et du fond d’écran. Si le réglage [ECO MODE] est défini sur [1] ou [2], une barre applicable au [BILAN CARBONE] s’affiche. CONTRASTE Permet de régler la luminosité globale de l’image et du fond de l’écran au niveau du signal d’entrée. RTMARRUT  : Cette fonction est désactivée lorsque le mode [L/B] est sélectionné...

  • Page 41: Ecran

    Menu OUAILS TCO CAPTEUR DE PRESENCE Lorsque la fonction [CAPTEUR DE PRESENCE] est activée, les mouvements réalisés par une personne sont détectés. Cette fonction s’accompagne de trois réglages. RTMARRUT  : Permet de détecter une personne se trouvant à environ 1,5 m du moniteur. ARRET La fonction est désactivée.
  • Page 42 COULTUR Menu COULTUR Système de contrôle des couleurs Des préréglages de couleurs sont disponibles. 1, 2, 3, 4, 5 Permet d’augmenter ou de diminuer le niveau des couleurs [ROUGE], [VERT] ou [BLEU] (suivant celle qui est sélectionnée). Le changement de couleur s’applique et la direction (augmentation/réduction) est indiquée par les barres.
  • Page 43 Menu OUAILS ARRET PROGRAMMATEUR L’écran s’éteint automatiquement après un délai d’inactivité configurable. Avant la mise hors tension, un message s’affiche à l’écran et vous demande si vous souhaitez retarder l’extinction de 60 minutes. Appuyez sur une touche de l’OSD pour la retarder. PROGRAM.
  • Page 44 Menu OUAILS MTEU ROTATION DE L’OSD Permet de faire pivoter le menu OSD. Choisissez le réglage le plus approprié à votre écran. RTMARRUT  : Activez la fonction [GUIDE MENU] pour afficher le guide des touches. Angle Image Guide des touches : GAUCHE : DROITE : BAS...

  • Page 45: Informations Eco

    Menu OUAILS MTEU INFORMATIONS CAPTEUR Si vous sélectionnez [MARCHE], le message « DETECTEUR DE PRESENCE ACTIF » s’affiche. Si vous sélectionnez [ARRET], le message « DETECTEUR DE PRESENCE ACTIF » ne s’affiche pas. GUIDE MENU Si vous sélectionnez [MARCHE], le guide des touches apparaît à l’écran lors de l’accès au menu OSD. REGLAGE UTILISATEUR Permet de stocker les réglages actuels pour faciliter la récupération.

  • Page 46: Informations

    IEFORMAAIOES Menu IEFORMAAIOES INFORMATIONS Permet de consulter des informations sur le signal d’entrée actuel, le modèle, les numéros de série et l’état du port USB-C de votre moniteur. Avertissements de l’OSD Les messages d’avertissement de l’OSD peuvent être fermés à l’aide de la touche MENU. PAS DT SIGEAL  : un message d’avertissement s’affiche lorsqu’aucun signal horizontal ou vertical de synchronisation n’est détecté.

  • Page 47: Marque Weee

    Ce chapitre aborde les points suivants  : > « Élimination des produits NEC usagés » à la page 46 > « Économie d’énergie » à la page 46 > « Marque WEEE (Directive européenne 2012/19/EU et amendements) » à la page 46 Nous nous engageons fermement à...
  • Page 48 Vous pouvez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant. Le symbole présent sur les produits électriques et électroniques s’applique uniquement aux actuels États membres de l’Union européenne.
