6.7 Mise à la terre fonctionnelle
6.7
Mise à la terre fonctionnelle
La terre fonctionnelle sert à la mise à la terre des perturbations électromagnétiques. Ceci assure
l'immunité aux perturbations des transmissions de données.
La mise à la terre fonctionnelle doit être réalisée par une connexion à faible impédance. La terre
fonctionnelle doit être connectée directement à l'embase de montage ou à la borne du rail
symétrique.
La vis de mise à la terre est repérée par le symbole suivant de terre fonctionnelle
Terre de protection/fonctionnelle
Normalement, la surface du potentiel de référence est raccordée au circuit des conducteurs de
protection dans l'armoire électrique à proximité de l'arrivée réseau. Cette mise à la terre élimine
fiablement à la terre les courants différentiels résiduels et constitue, selon DIN/VDE 0100, une
mise à la terre protégeant les personnes, animaux et équipements des trop hautes tensions de
contact.
Il existe, en plus de cette mise à la terre de protection, une mise à la terre fonctionnelle dans
l'armoire électrique. La norme EN60204-1 (DIN/VDE 0113 T1) spécifie la mise à la terre des
circuits de service. La masse (0 V) fait l'objet d'une mise à la terre définie en un endroit. Là aussi,
la mise à la terre s'effectue à proximité de l'arrivée réseau avec une impédance minimale par
rapport à la terre.
Dans le cas de composants d'automatisation, la terre fonctionnel met en outre les automates à
l'abri de perturbations en cours de fonctionnement. La terre fonctionnelle dérive ainsi à la terre
les courants parasites transmis par conduction sur les câbles de liaison.
Position
La mise à la terre fonctionnellle s'effectue à l'aide d'une vis de mise à la terre.
La connexion de mise à la terre se trouve en face avant.

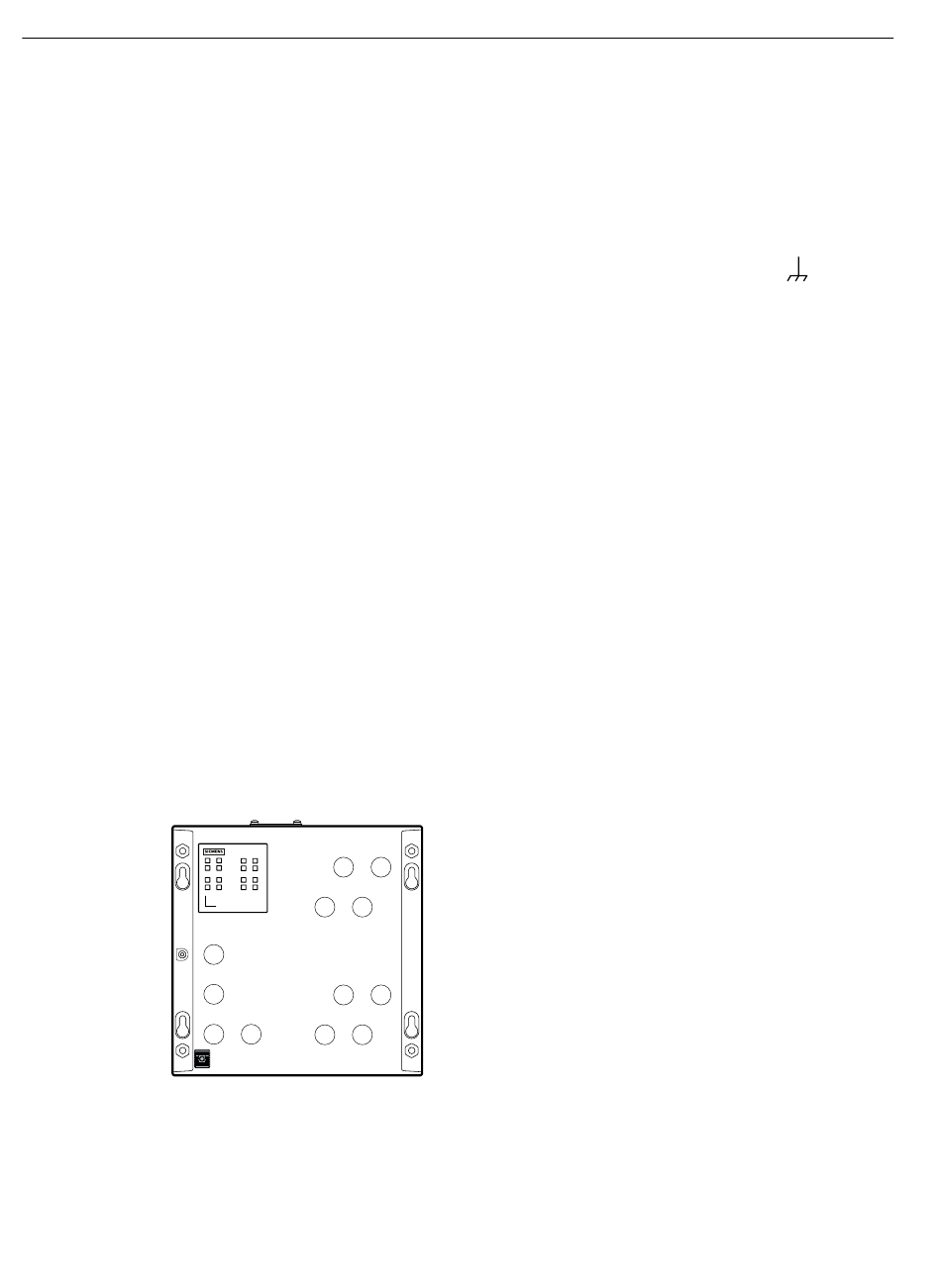

Figure 6-5
72
Position de la vis de mise à la terre sur SCALANCE XP-200
Instructions de service, 03/2021, C79000-G8977-C428-08
SCALANCE XP-200
