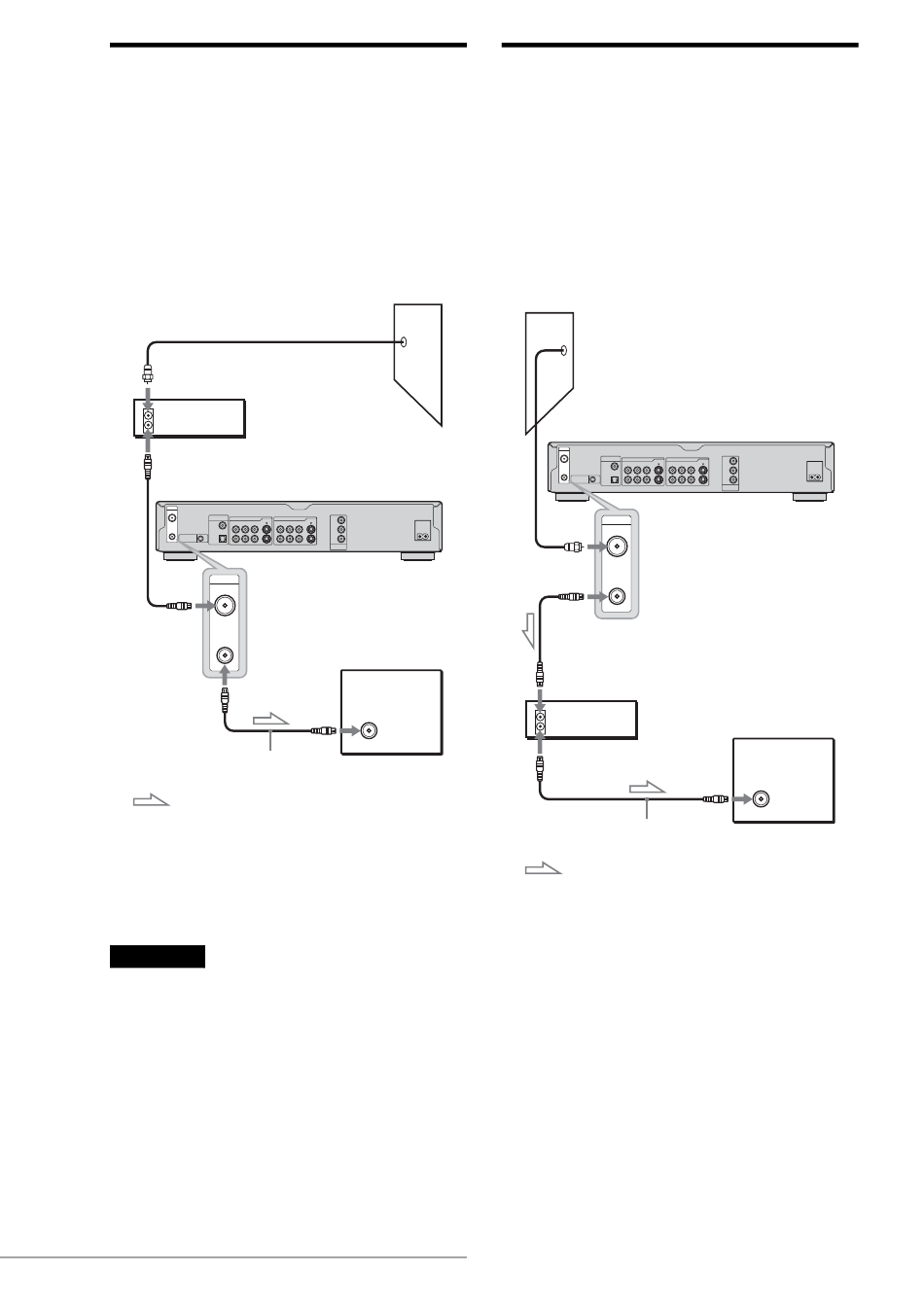

Raccordement 2 : Raccordement du
décodeur de câblodistribution avec
beaucoup de chaînes brouillées
Utilisez ce raccordement si votre système de câble brouille
toutes ou presque toutes les chaînes.
Avec ce raccordement :
– Vous pouvez enregistrer n'importe quelle chaîne décryptée en
la sélectionnant sur le décodeur de câblodistribution. Assurez-
vous que le décodeur de câblodistribution est sous tension.
– Vous ne pouvez pas enregistrer une chaîne lorsque vous
regardez une autre chaîne.
Décodeur de
câblodistribution
IN
OUT
VHF/UHF
IN
DIGITAL OUT
LINE IN
PCM/DTS/DOLBY DIGITAL
R-AUDIO-L
COAXIAL
1
OUT
CONTROL S IN
3
OPTICAL
VHF/UHF
IN
OUT
Câble d'antenne (fourni)
: Sens du signal
Conseil
z
Si le décodeur de càblodistribution est doté de prises de sortie audio et
vidéo, raccordez-les aux prises LINE IN 1 ou 3 de ce graveur. Vous
pouvez enregistrer des chaînes décryptées en réglant l'entrée du graveur
à « L1 » ou « L3 ».
Remarque
Lors du raccordement du décodeur de câblodistribution avec uniquement
le raccordement d'antenne, réglez le graveur à la chaîne dont le signal
provenant du décodeur de câblodistribution s'affiche à l'écran du
téléviseur.
18
Étape 2 : Raccordement du câble d'antenne
Mur
Graveur de DVD
~
AC IN
LINE OUT
Y
S VIDEO
S VIDEO
VIDEO
R-AUDIO-L
VIDEO
1
P
B
2
P
R
COMPONENT
VIDEO OUT
vers VHF/UHF IN
vers VHF/UHF OUT
Téléviseur
vers
l'entrée de
l'antenne
Raccordement 3 : Raccordement du
décodeur de câblodistribution avec
seulement quelques chaînes
brouillées
Utilisez ce raccordement si votre système de câble ne brouille
que quelques chaînes.
Avec ce raccordement :
– Vous pouvez enregistrer n'importe quelle chaîne décryptée en
la sélectionnant sur le graveur.
– Vous ne pouvez pas enregistrer les chaînes brouillées
nécessitant un décodeur de câblodistribution.
Mur
VHF/UHF
IN
DIGITAL OUT
LINE IN
PCM/DTS/DOLBY DIGITAL
S VIDEO
R-AUDIO-L
VIDEO
R-AUDIO-L
COAXIAL
1
1
OUT
CONTROL S IN
OPTICAL
3
2
VHF/UHF
IN
vers VHF/UHF IN
OUT
vers VHF/UHF OUT
Décodeur de
câblodistribution
IN
OUT
vers
l'entrée de
l'antenne
Câble d'antenne (fourni)
: Sens du signal
Graveur de DVD
~
AC IN
LINE OUT
Y
S VIDEO
VIDEO
P
B
P
R
COMPONENT
VIDEO OUT
Téléviseur
