A3 Montage horizontal
Montage de la Tour
Avertissement
Charge lourde sur la grue !
La tour peut se détacher et tomber.
⇒ Vérifier le serrage des coins !
⇒ Ne pas se tenir sous des
charges suspendues.
■
Avant le montage, s'assurer que tous les
écrous de réglage reposent sur leurs
plaques de frottement respectives. Les
crochets de fixation sont fermés.
■
Si nécessaire, sécuriser l'échafaudage
avec des aides au montage temporaires
contre le basculement, par exemple à
l'aide d'étais de réglage, voir A5.
Tour à 4 pieds, avec un nombre
multiple de pieds

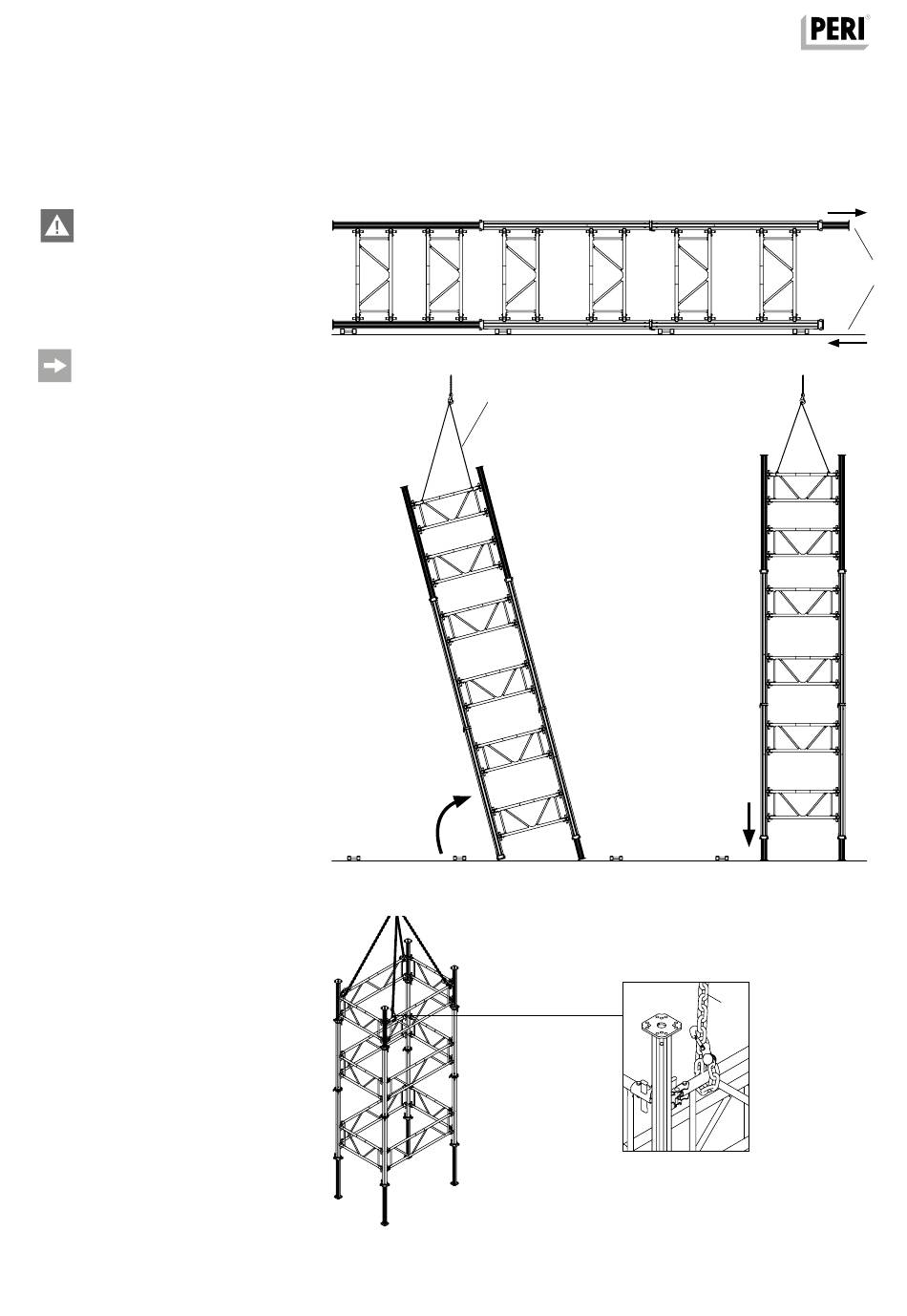

1. Monter les connecteurs d'étai de
réglage pour l'aide au montage
temporaire.
2. Insérer complètement les futs
intérieurs (1.2) des étais inférieurs.
3. Déployez les futs intérieurs (1.2)
des étais supérieurs. Cela permet
d'éviter que des moments
fléchissants importants ne se
développent et que l'échafaudage
ne s'écrase sur la plaque de base
avec toute sa force.
4. Attachez les élingues:
Accrocher le dispositif de levage à 4
élingues (11) à deux cadres opposés
de la rangée de cadres ou de tubes
d'échafaudage la plus haute.
(Fig. A3.10 + A3.10a)
5. Monter l'échafaudage et l'aligner.
6. Déployer les tubes intérieurs (1.2)
jusqu'à la longueur requise et les
aligner de manière à ce que
l'échafaudage soit en position
verticale. longueur requise et
alignez-les de manière à ce que
l'échafaudage tienne debout.
7. Installez les cadres manquants.
Sécurise la tour contre le basculement.
8.
Détacher le dispositif de levage.
9.
(Fig. A3.11 - A3.11b)
Système MULTIPROP
Instructions de montage et d'utilisation pour une configuration standard
Fig. A3.11
11
Fig. A3.11a
Fig. A3.10
11
Fig. A3.10a
top
1.2
bottom
Fig. A3.11b
27
