A2 Système MULTIPROP
Disposition des cadres MRK
Valable partout
La disposition des cadres MRK est
illustrée dans le diagramme
correspondant contenu dans l'essai de
type.

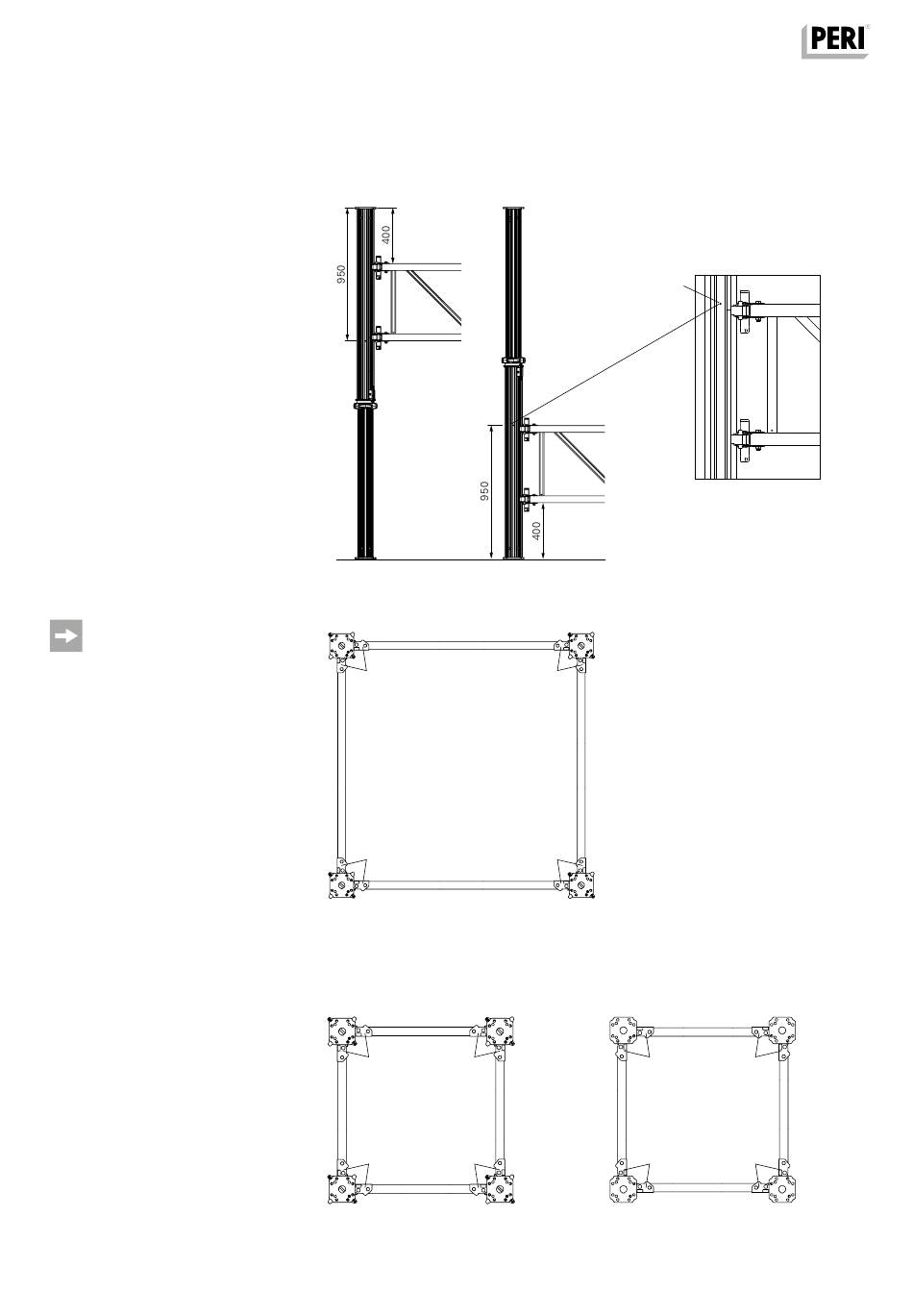

Marques sur le fut extérieur
Disposer les cadres MRK dans les
évidements circulaires (1.10) du tube
extérieur. Il en résulte une distance de
40 cm par rapport à la platine de pied.
(Fig. A2.07a + A2.07b)
Seuls des raccords en coin de même
couleur sont autorisés au niveau d'un
point de raccordement !
(Fig. A2.08)
Lorsqu'ils sont insérés, les coins (2.3)
des raccords à coin doivent toujours
être orientés vers le bas afin
d'empêcher tout desserrage par auto-
actionnement!
Utilisation des cadres ≤ MRK 90
Cadres ≤ MRK 90 doivent être
montés sur le tube intérieur dans le
sens opposé au tube extérieur, afin
d'éviter la torsion de l'échafaudage.
Ainsi, la couleur des raccords à coin
sur le tube change en fonction de la
hauteur de l'échafaudage..
(Fig. A2.09a + A2.09b)
16
Fût extérieur en haut
Fig. A2.07a
Fût extérieur + Fût intérieur
jaune ou noir
jaune ou noir
argent
Fig. A2.08
Fût extérieur ≤ MRK 90
jaune ou noir
argent
jaune ou noir
argent
Fig. A2.09a
Fût extérieur en bas
1.10
Fig. A2.07b
argent
Fût intérieur ≤ MRK 90
argent
jaune ou noir
Fig. A2.09b
Instructions de montage et d'utilisation pour une configuration standard
jaune ou noir
argent
Système MULTIPROP
