A3 Montage horizontal
Assemblage d'une Tour à 4
Pieds
Pour l'assemblage horizontal, il est
nécessaire de disposer d'une surface
d'assemblage plane et régulière.
Preparation
1. Régler la longueur des étais comme
indiqué au point A1
2. Prépositionner les étais (1) et les
cadres MRK (2) Sur le sol:
– Les fûts intérieurs 1.2 des étais
supérieurs et inférieurs sont
orientés vers l'extérieur. Cela
permet de compenser plus
facilement les inégalités du sol ou
d'assurer le nivellement du
coffrage.
– LLa face latérale de la platine de
pied 1.8 doit reposer sur le sol.
(Fig. A3.01a).
Le contrôle de l'assemblage est plus
facile lorsque l'échelle de mesure
(1.6) est orientée vers le centre de
l'échafaudage.
(Fig. A3.01b)
1.2
22
■
Les joints d'étai sont positionnés
sur un seul niveau. L'alignement
des axes d'étai doit être surveillé en
permanence afin d'éviter des
corrections laborieuses.
■
Avec les tours d'étaiement de
forme rectangulaire, le cadre le plus
large est positionné au sol.
(Fig. A3.01)
■
Le nombre et la position des étais
MP et des cadres MRK doivent
correspondre à la variante de
montage respective de l'essai de
type.
1.8

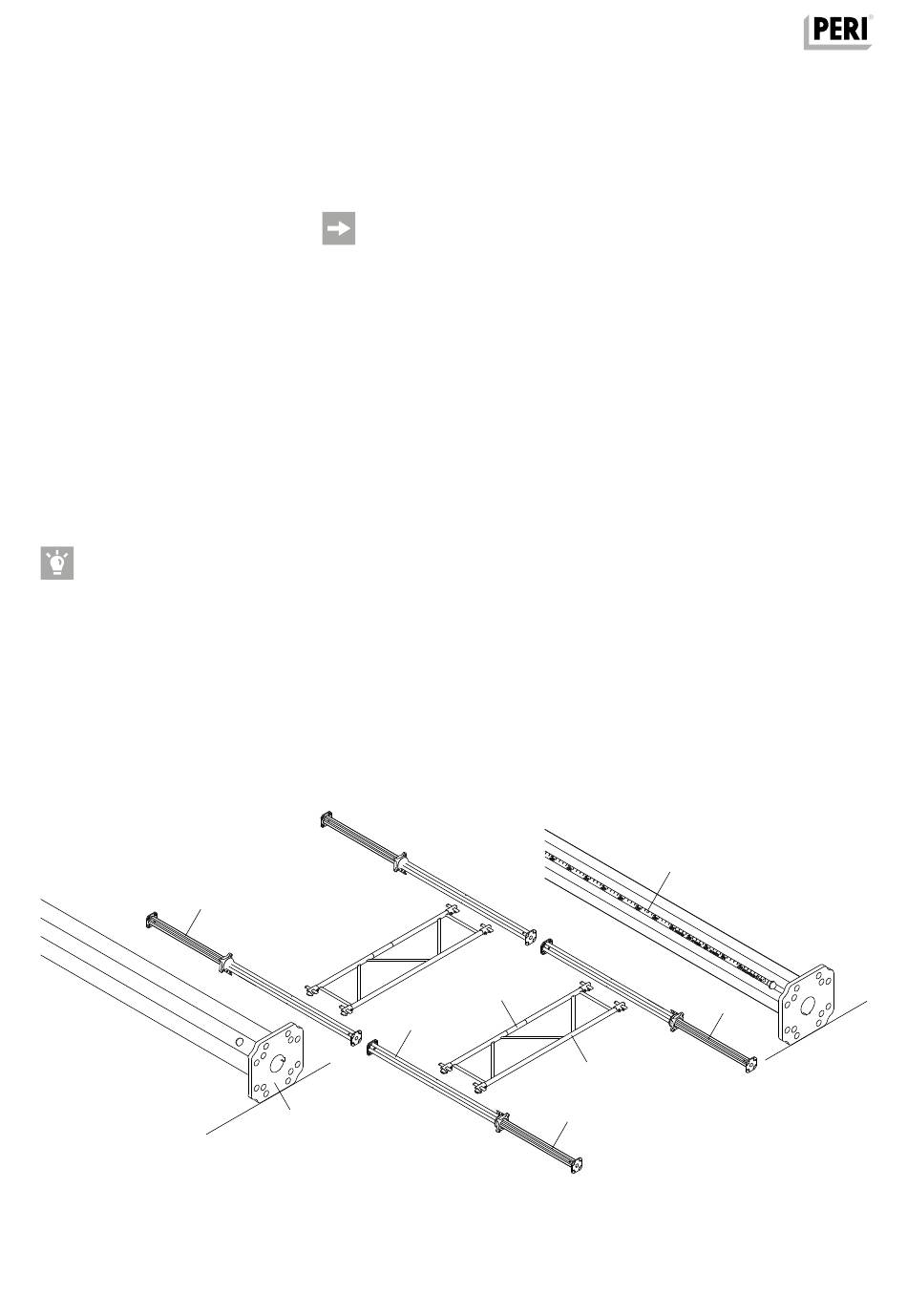

Fig. A3.01a
2.4
1
1.2
Instructions de montage et d'utilisation pour une configuration standard
1.6
1.6
2
Fig. A3.01
Système MULTIPROP
Fig. A3.01b
