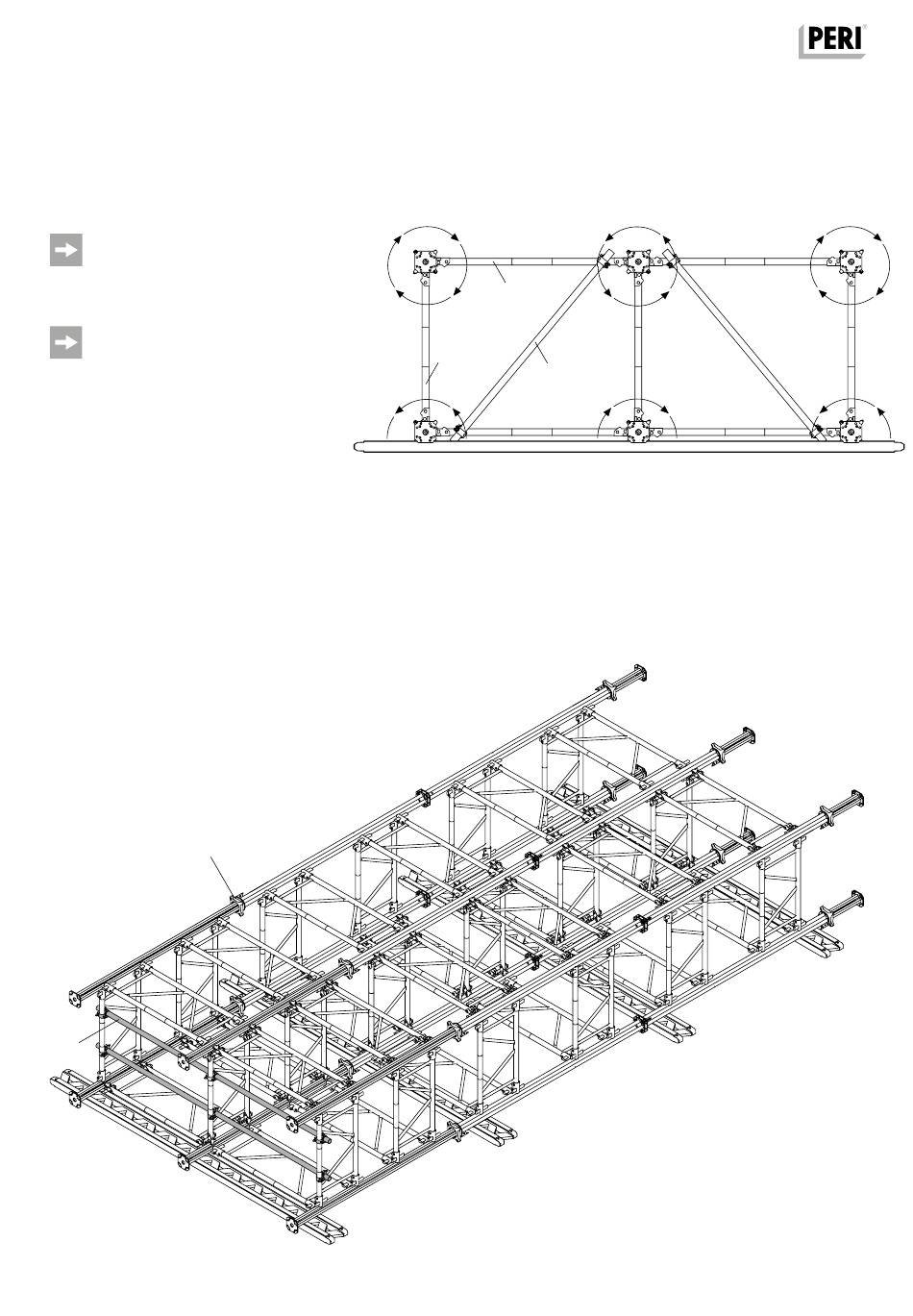

A3 Montage horizontal
Assemblage avec un nombre de
pieds supérieur - exemple
Les instructions fournies dans la section A2
s'appliquent, Disposition des cadres MRK
Les éléments suivants doivent
également être pris en compte :
Les cadres MRK (2) doivent être installés
■
selon une conception "moulin à vent"
cohérente.
Les assemblages doivent être contreventés
■
par des tubes d'échafaudage Ø 48.3 (10)
positionnés en diagonale à environ la moitié
de la hauteur de l'échafaudage. (Fig. A3.06)
■
Tous les écrous de réglage (1.4)
doivent être tournés jusqu'à ce qu'ils
touchent les plaques de frottement
(1.7).
■
Pour l'appareil de levage de la grue,
les tubes d'échafaudage (10.1)
doivent être montés sous les tubes
du cadre supérieur. (Fig. A3.07)
1.4 + 1.7
top
10.1
Fig. A3.07
Système MULTIPROP
Instructions de montage et d'utilisation pour une configuration standard
2
2
10
Fig. A3.06
bottom
25
