A2 Système MULTIPROP
Cadre MRK
Posez les cadres MULTIPROP MRK dans
une position sûre afin qu'ils ne basculent
pas.!
Ne pas endommager la connexion du coin!
Montage
Montez toujours les cadres MRK (2) sur les
étais (1) de manière à ce que la coin puisse
être frappée en position avec le marteau
de haut en bas (Fig. A2.03). Si nécessaire,
utiliser le trépied comme d'aide au
montage.
1. Ouvrir le raccord à coin C (argent)
(2.1) ou D (jaune ou noir) (2.2). Le coin
(2.3)se trouve en haut.. (Fig. A2.04)
2. Engager la connexion à coin dans les
rainures du profil des tubes MP.
(Fig. A2.05)
3.
Maintenir la connexion du coin fermée.
4.
Frapper fermement le coin avec le marteau.
Fermez les autres connexions en coin de la
5.
même manière.
→
Le cadre est fixé sur l'étai(Fig. A2.05)
Ne pas monter le cadre MRK dans
la zone de transition entre le fut
intérieur et le futextérieur.
(Fig. A2.03a)
Si le coin glisse, il n'y a pas de
serrage!
– Dans ce cas, relâchez le coin et
reconnectez.
– Pour une connexion solide au fut
extérieur ou intérieur avec
l'ouverture de la mâchoire variante
"a", deux rangées de coins sont
intégrées dans le coin (2.3) elle-
même (Fig. A2.05 Ouverture de la
mâchoire "a").
– dans la zone de serrage, le profil de
l'étai doit être propre, par exemple
exempt de résidus de béton. (Fig.
A2.06)
Système MULTIPROP
Instructions de montage et d'utilisation pour une configuration standard
2

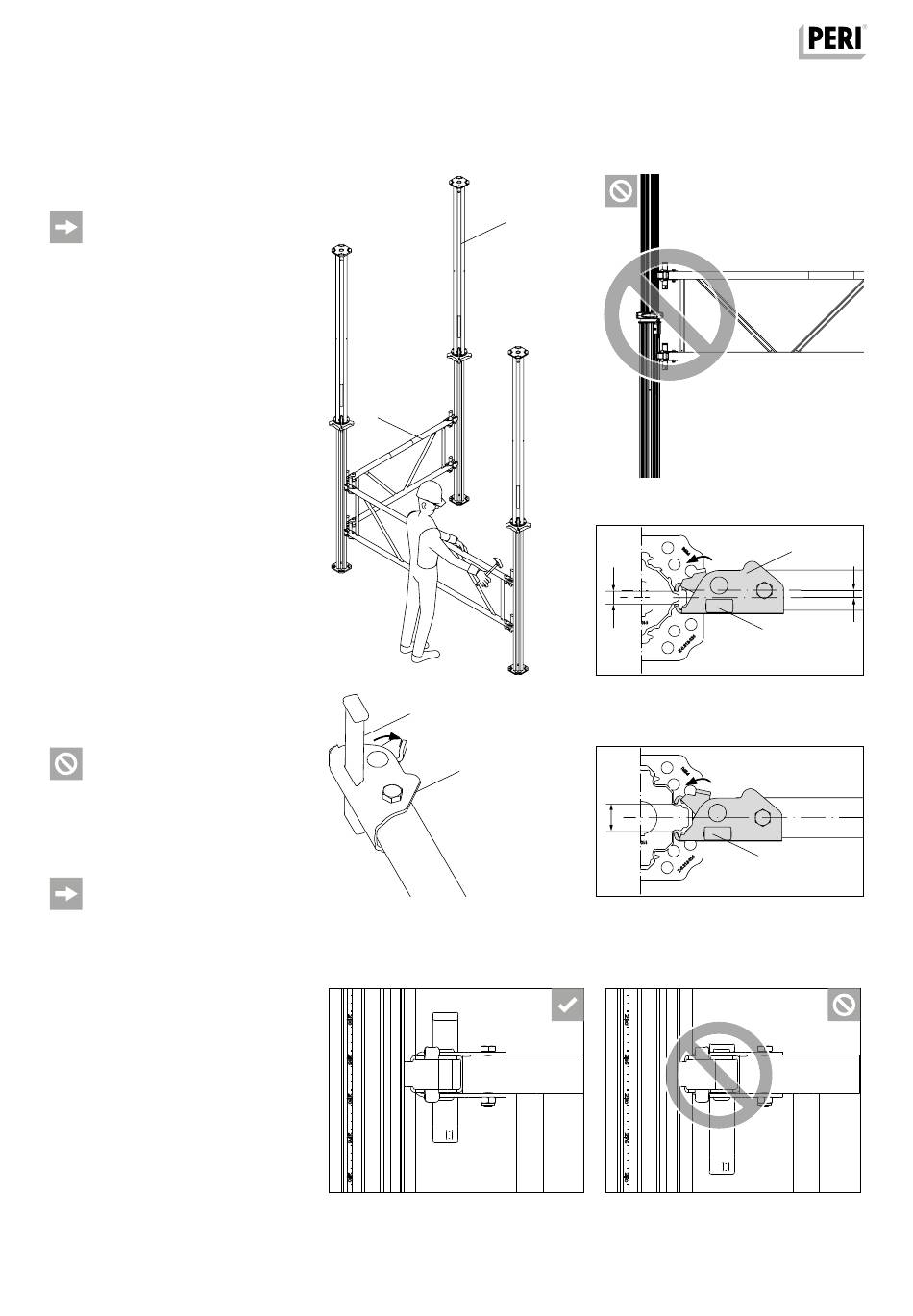

Fig. A2.03
2.3
2.1/2.2
Fig. A2.04
Fig. A2.06
Fût intérieur
1
Fût extérieur
Fût intérieur
a
Fût extérieur
a
Fig. A2.05
Fig. A2.03a
2.1/2.2
e
2.3
2.3
