A2 Système MULTIPROP
Tête d'étai MP/SRU avec
connecteur MP/SRU
La tête d'étai MP/SRU (9) avec le connecteur
–
MP/SRU (17) est utilisée pour soutenir les
filières SRU sur les tours d'étaiement.
(Fig. A2.10)
La tête d'étai peut également être utilisée
–
pour monter des tours sur des surfaces
inclinées. (Fig. A2.11)
– La tête d'étai MP/SRU peut
généralement être boulonnée
directement sur la poutre principale
SRU.
– Le connecteur MP/SRU sert d'élément
compensateur entre la tête d'étai et les
poutres principales inclinées, quelle que
soit la distrinution d'étai.
– oute inclinaison et toute taille de cadre
souhaitées sont possibles en bouchant
les trous "A ou B" pour la tête d'étai et
les trous 1, 2, 3 ou 4 de la filière pour le
connecteur MP/SRU.
(Fig. A2.10a + A2.10b)
Données techniques
Voir l'essai de type de la tête d'étai
MP/SRU avec MULTIPROP pour la
capacité de charge admissible.
Système MULTIPROP
Instructions de montage et d'utilisation pour une configuration standard
9

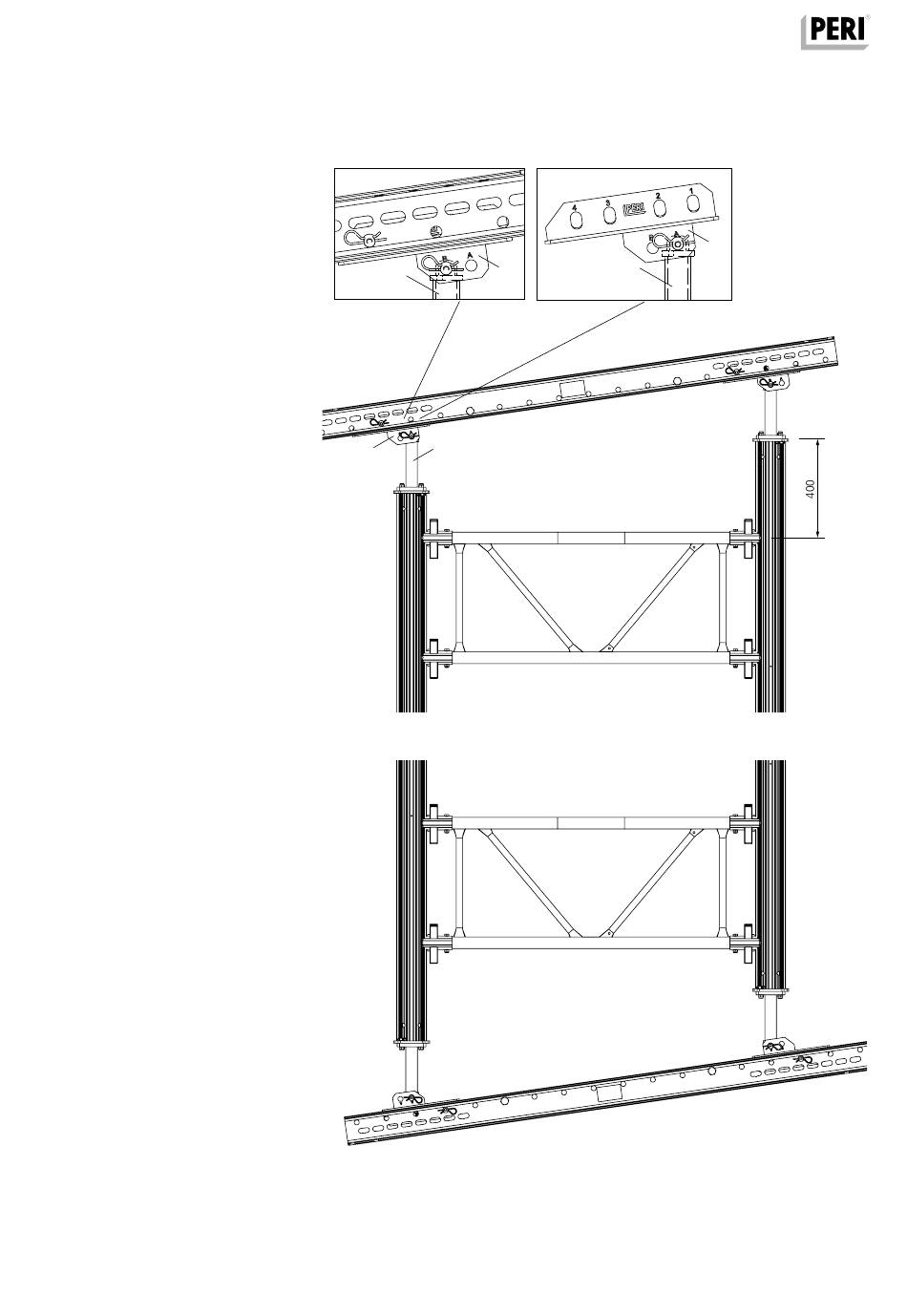

Fig. A2.10a
9
17
Fig. A2.10
Fig. A2.11
9
17
Fig. A2.10b
17
17
