INVISIO 3S io
l'installation, le réglage et la maintenance de la
motorisation doivent être réalisés par un professionnel
de la motorisation et de l'automatisation de l'habitat.
1.2. Introduction
1.2.1. Informations importantes
Ce produit est un moteur pour des portails battants, en usage
résidentiel. Pour être conforme à la norme EN 60335-2-103,
ce produit doit être impérativement installé avec une armoire
de commande Somfy. L'ensemble est désigné sous le nom de
motorisation. Ces instructions ont notamment pour objectif de
satisfaire les exigences de la dite norme et ainsi d'assurer la
sécurité des biens et des personnes.
AVERTISSEMENT
Toute utilisation de ce produit hors du domaine
d'application décrit dans cette notice est interdite
(voir paragraphe «Domaine d'application» du manuel
d'installation).
L'utilisation de tout accessoire ou de tout composant
non préconisé par Somfy est interdit - la sécurité des
personnes ne serait pas assurée.
Tout irrespect des instructions figurant dans cette notice exclut
toute responsabilité et garantie de SOMFY.
Si un doute apparaît lors de l'installation de la motorisation
ou pour obtenir des informations complémentaires, consulter
le site internet www.somfy.com.
Ces instructions sont susceptibles d'être modifiées en cas
d'évolution des normes ou de la motorisation.
1.3. Vérifications préliminaires
1.3.1. Environnement d'installation
ATTENTION
Ne pas projeter d'eau sur la motorisation.
Ne pas installer la motorisation dans un milieu explosif.
Vérifier que la plage de température marquée sur la
motorisation est adaptée à l'emplacement.
1.3.2. État du portail à motoriser
Ne pas motoriser un portail mal installé.
Avant d'installer la motorisation, vérifier que :
• le portail est en bonne condition mécanique
• le portail est correctement équilibrée
• le portail se ferme et s'ouvre manuellement
convenablement avec une force inférieure à 150 N.
• le portail n'est équipé d'aucun système de verrouillage
manuel ou électrique (sauf si compatible avec la
motorisation Somfy).
1.4. Installation électrique
DANGER
L'installation de l'alimentation électrique doit être
conforme aux normes en vigueur dans le pays où est
installée la motorisation et doit être faite par un personnel
qualifié.
La ligne électrique doit être exclusivement réservée à la
motorisation et dotée d'une protection constituée :
• d'un fusible ou disjoncteur calibre 10 A,
• et d'un dispositif de type différentiel (30 mA).
Un moyen de déconnexion omnipolaire de l'alimentation
doit être prévu. Les interrupteurs prévus pour assurer
Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.
une coupure omnipolaire des appareils fixes doivent
être raccordés directement aux bornes d'alimentation et
doivent avoir une distance de séparation des contacts sur
tous les pôles pour assurer une déconnexion complète
dans les conditions de catégorie de surtension III.
L'installation d'un parafoudre est conseillée (tension
résiduelle d'un maximum de 2 kV obligatoire).
Passage des câbles
Les câbles enterrés doivent être équipés d'une gaine de
protection de diamètre suffisant pour passer le câble du
moteur et les câbles des accessoires.
Les câbles basse tension soumis aux intempéries doivent être
au minimum de type H07RN-F.
Pour les câbles non enterrés, utiliser un passe-câble qui
supportera le passage des véhicules (réf. 2400484).
1.5. Prévention des risques
AVERTISSEMENT
Prévention des risques - motorisation de portail
battant à usage résidentiel

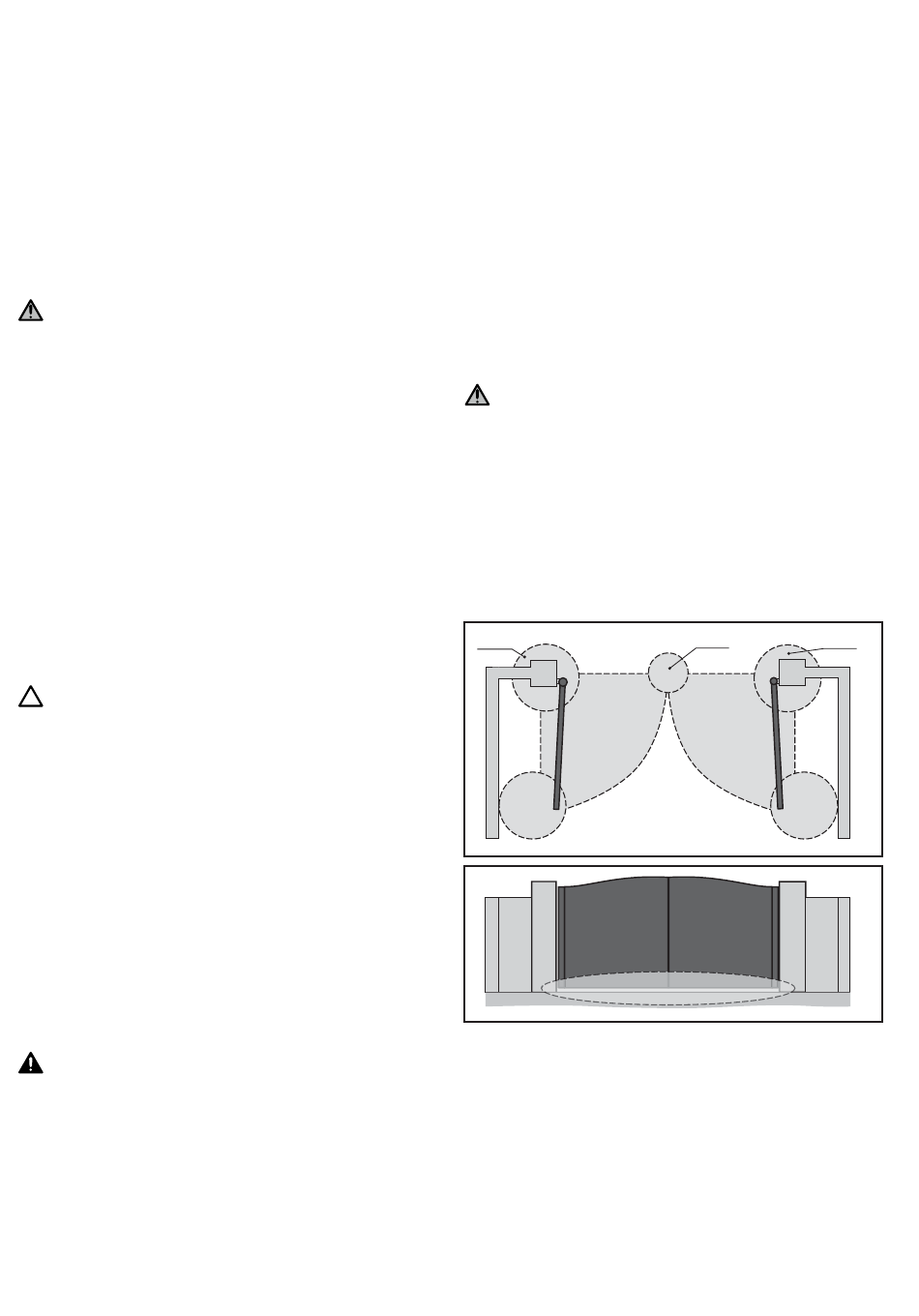

S'assurer que les zones dangereuses (écrasement,
cisaillement, coincement) entre la partie entraînée et
les parties fixes environnantes dues au mouvement
d'ouverture de la partie entraînée sont évitées ou
signalées sur l'installation.
Fixer à demeure les étiquettes de mise en garde contre
l'écrasement à un endroit très visible ou près des
dispositifs de commande fixes éventuels.
Zone 3
Zone 2
Zone 4
Zone 1 Zone 3
Zone 2
Zone 4
Zone 5
