Consignes De Sécurité Relatives À L'installation; Réglementation - SOMFY INVISIO 3S io Manuel D'installation

Zones à risque : quelles mesures prendre pour les
éliminer ?
RISQUES SOLUTIONS
ZONE 1 Détection d'obstacle intrinsèque
à la motorisation. Valider
Risque d'écrasement
impérativement que la détection
à la fermeture
d'obstacle est conforme à l'annexe A
de la norme EN 12 453.
Dans le cas de fonctionnement à
refermeture automatique, installer
des cellules photoélectriques.
ZONE 2 Détection d'obstacle intrinsèque
à la motorisation. Valider
Risque de coupure
impérativement que la détection
et d'écrasement
d'obstacle est conforme à l'annexe A
entre le vantail et
de la norme EN 12 453.
d'éventuelles parties
fixes attenantes Protection par des distances de
sécurité (voir figure 1)
ZONE 3 Détection d'obstacle intrinsèque
à la motorisation. Valider
Risque d'écrasement
impérativement que la détection
avec une partie
d'obstacle est conforme à l'annexe A
fixe attenante à
de la norme EN 12 453.
l'ouverture
Protection mécanique (voir figure 2)
Supprimer tout jour de dimension ≥
8 mm ou ≤ 25 mm
ZONE 4 Détection d'obstacle intrinsèque
à la motorisation. Valider
Risque de
impérativement que la détection
coincement entre les
d'obstacle est conforme à l'annexe A
bords secondaires
de la norme EN 12 453.
et les parties fixes
attenantes Supprimer tout jour ≥ 8 mm ou ≤
50 mm
ZONE 5 Si une zone dangereuse pour
les pieds existe entre le bas des
Risque
vantaux et le sol, laisser une
d'entraînement des
distance entre le bas des vantaux et
pieds
le sol de 12 cm minimum ou 5 mm
maximum.
Aucune protection n'est requise si le portail est à commande
maintenue ou si la hauteur de la zone dangereuse est
supérieure à 2,5 m par rapport au sol ou à tout autre niveau
d'accès permanent.

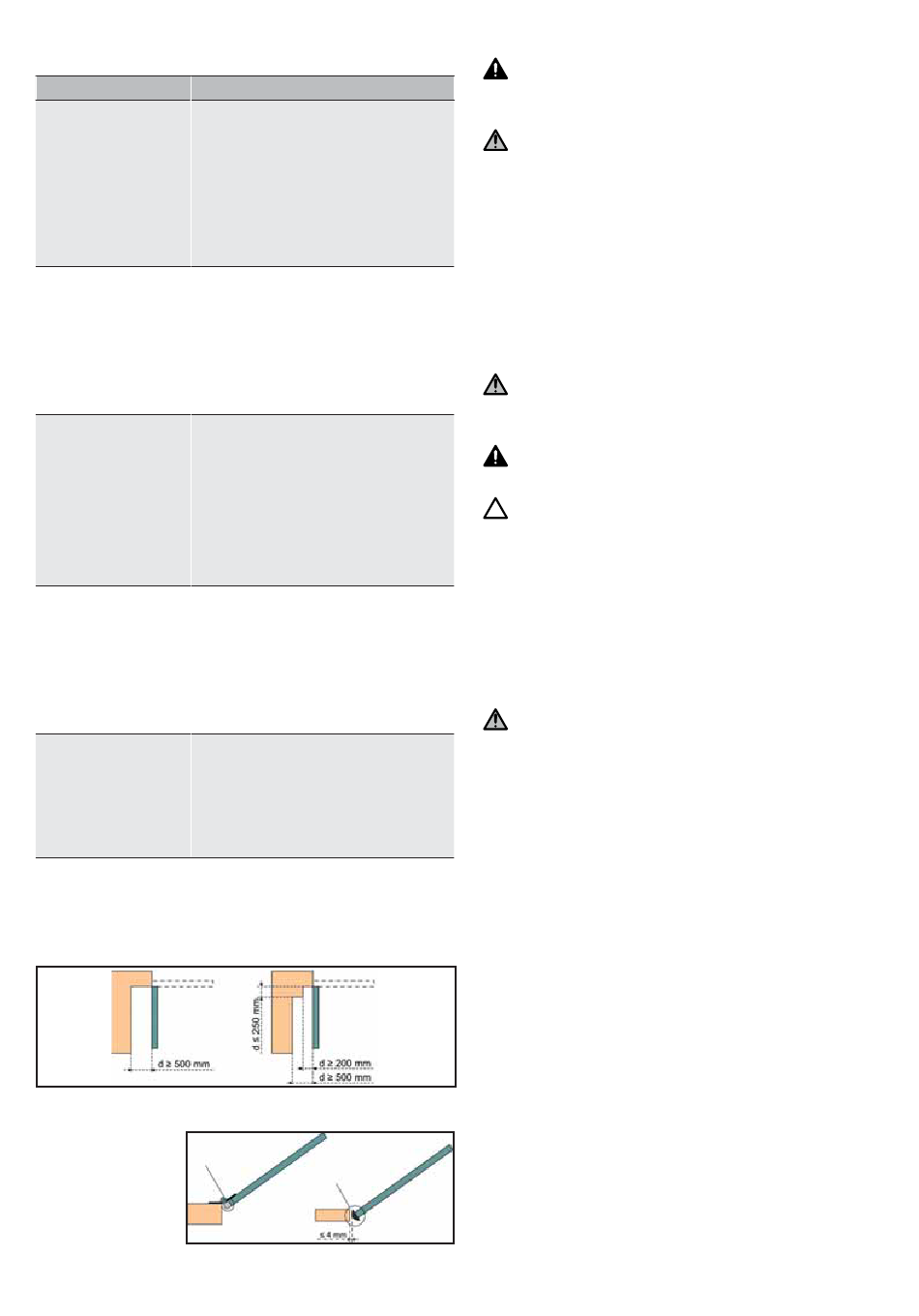

Figure 1 - Distance de sécurité
Figure 2 - Protection mécanique
Obturation
déformable assurant
une distance
de sécurité de
25 mm en position
comprimée
14
Profilé
1.6. Consignes de sécurité relatives à l'installation
DANGER
Ne pas raccorder la motorisation à une source
d'alimentation avant d'avoir terminé l'installation.
AVERTISSEMENT
Il est strictement interdit de modifier l'un des éléments
fournis dans ce kit ou d'utiliser un élément additif non
préconisé dans ce manuel.
Surveiller le portail en mouvement et maintenir les personnes
éloignées jusqu'à ce que l'installation soit terminée.
Ne pas utiliser d'adhésifs pour fixer la motorisation.
Dispositif de débrayage manuel : voir paragraphe concernant
ce dispositif dans le manuel d'utilisation de la motorisation.
Fixer à demeure l'étiquette concernant le dispositif de
débrayage manuel près de son organe de manœuvre.
AVERTISSEMENT
Le déverrouillage manuel peut entraîner un mouvement
incontrôlé du portail.
DANGER
L'installation d'une barre palpeuse est obligatoire.
ATTENTION
Installer tout dispositif de commande fixe à une hauteur d'au
moins 1,5 m et en vue du portail mais éloigné des parties
mobiles.
Après installation, s'assurer que :
• le mécanisme est correctement réglé
• le dispositif de débrayage manuel fonctionne correctement
• la motorisation change de sens quand le portail rencontre
un objet de 50 mm de haut positionné à mi-hauteur du
vantail.
AVERTISSEMENT
Dans le cas d'un fonctionnement en mode automatique
ou d'une commande hors vue, il est impératif d'installer
des cellules photoélectriques.
La motorisation en mode automatique est celle qui
fonctionne au moins dans une direction sans activation
intentionnelle de l'utilisateur.
Dans le cas d'un fonctionnement en mode automatique ou
si le portail donne sur la voie publique, l'installation d'un feu
orange peut être exigée, conformément à la réglementation
du pays dans lequel la motorisation est mise en service.
Précautions vestimentaires
Enlever tous bijoux (bracelet, chaîne ou autres) lors de
l'installation.
Pour les opérations de manipulation, de perçage et de soudure,
porter les protections adéquates (lunettes spéciales, gants,
casque antibruit, etc.).
1.7. Réglementation
Somfy déclare que le produit décrit dans ces instructions
lorsqu'il est utilisé conformément à ces instructions,
est conforme aux exigences essentielles des Directives
Européennes applicables et en particulier à la Directive
Machine 2006/42/EC et à la Directive Radio 2014/53/EU.
Le texte complet de la déclaration CE de conformité est
disponible à l'adresse internet suivante : www.somfy.com/ce.
Antoine CREZE, Responsable réglementation, Cluses
Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.
