REGOLAZIONI

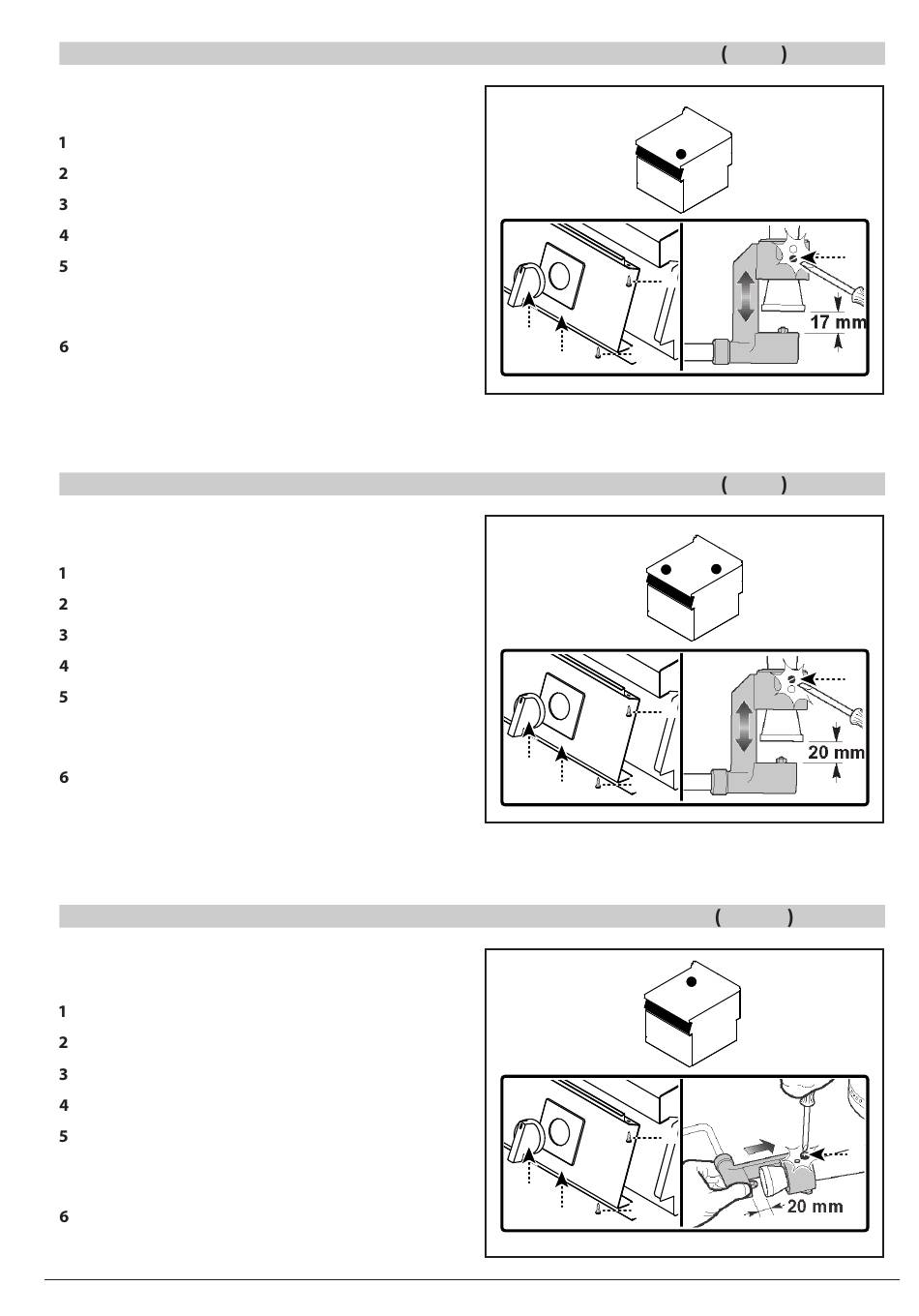

REGOLAZIONE ARIA PRIMARIA BRUCIATORE DI PIANO 4 KW
Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
)
Sfi lare le manopole (A).
)
Svitare le viti (C) e smontare il cruscotto (B).
)
Allentare la vite (D).
)
Regolare la posizione del supporto bruciato-
)
re (E) ad una distanza di 17 mm e avvitare la
vite (D).
Rimontare il cruscotto (B) e la manopola (A)
)
ad operazione ultimata.
REGOLAZIONE ARIA PRIMARIA BRUCIATORE DI PIANO 7 KW
Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
)
Sfi lare le manopole (A).
)
Svitare le viti (C) e smontare il cruscotto (B).
)
Allentare la vite (D).
)
Regolare la posizione del supporto bruciato-
)
re (E) ad una distanza di 20 mm e avvitare la
vite (D).
Rimontare il cruscotto (B) e la manopola (A)
)
ad operazione ultimata.
REGOLAZIONE ARIA PRIMARIA BRUCIATORE DI PIANO 10 KW
Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
)
Sfi lare le manopole (A).
)
Svitare le viti (C) e smontare il cruscotto (B).
)
Allentare la vite (D).
)
Regolare la posizione del supporto bruciato-
)
re (E) ad una distanza di 20 mm e avvitare la
vite (D).
Rimontare il cruscotto (B) e la manopola (A)
)
ad operazione ultimata.
3320060_inst_rev.4
C
A
C
B
C
A
C
B
C
A
C
B
ITALIANO
D
D
D
15
