L'alimentation sera fournie à la pompe directement par un disjoncteur externe au travers d'un contacteur.
La pompe Inverpro est livrée avec un câble aux codes de couleurs suivants:
Nom
AUX1
AUX2
AUX3
PUMP
Commun
Pour les autres pompes ou variateurs de fréquence, des câbles doivent être branchés sur le bornier intérieur de la manière suivante :
www.poolcop.fr
AQ UAG EM
Couleur Description
Rouge Entrée digitale 4
Noir Entrée digitale 3
Blanc Entrée digitale 2
Gris Entrée digitale 1
Jaune Commun
5 câbles sont nécessaires pour:
Nom
AUX1
AUX2
AUX3
PUMP
Commun

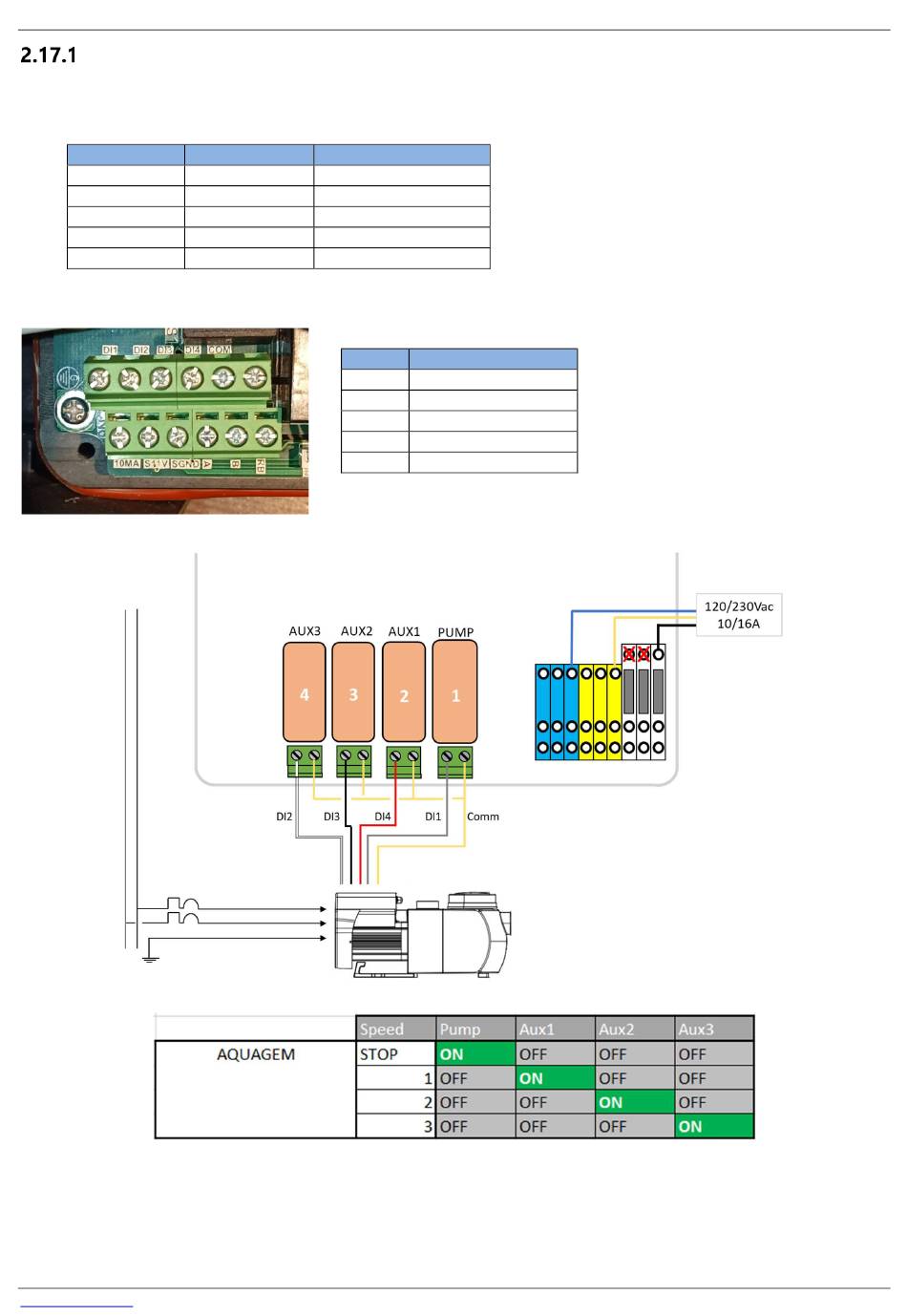

Figure 50 Cable AQUAGEM
Figure 51 Raccorder PoolCop et AQUAGEM/iSAVER+
Figure 52 Configuration des relais de sortie
Description
Entrée digitale 4
Entrée digitale 3
Entrée digitale 2
Entrée digitale 1
Commun
