PoolCop Evolution Guide page 40

P a g e | 4 0
R
A C C O R D E R L A P O M P E
L'alimentation sera fournie à la pompe directement par un disjoncteur externe.
La pompe fournit le 24V nécessaire pour polariser les relais de commande des vitesses. L'affectation des vitesses est définie selon la

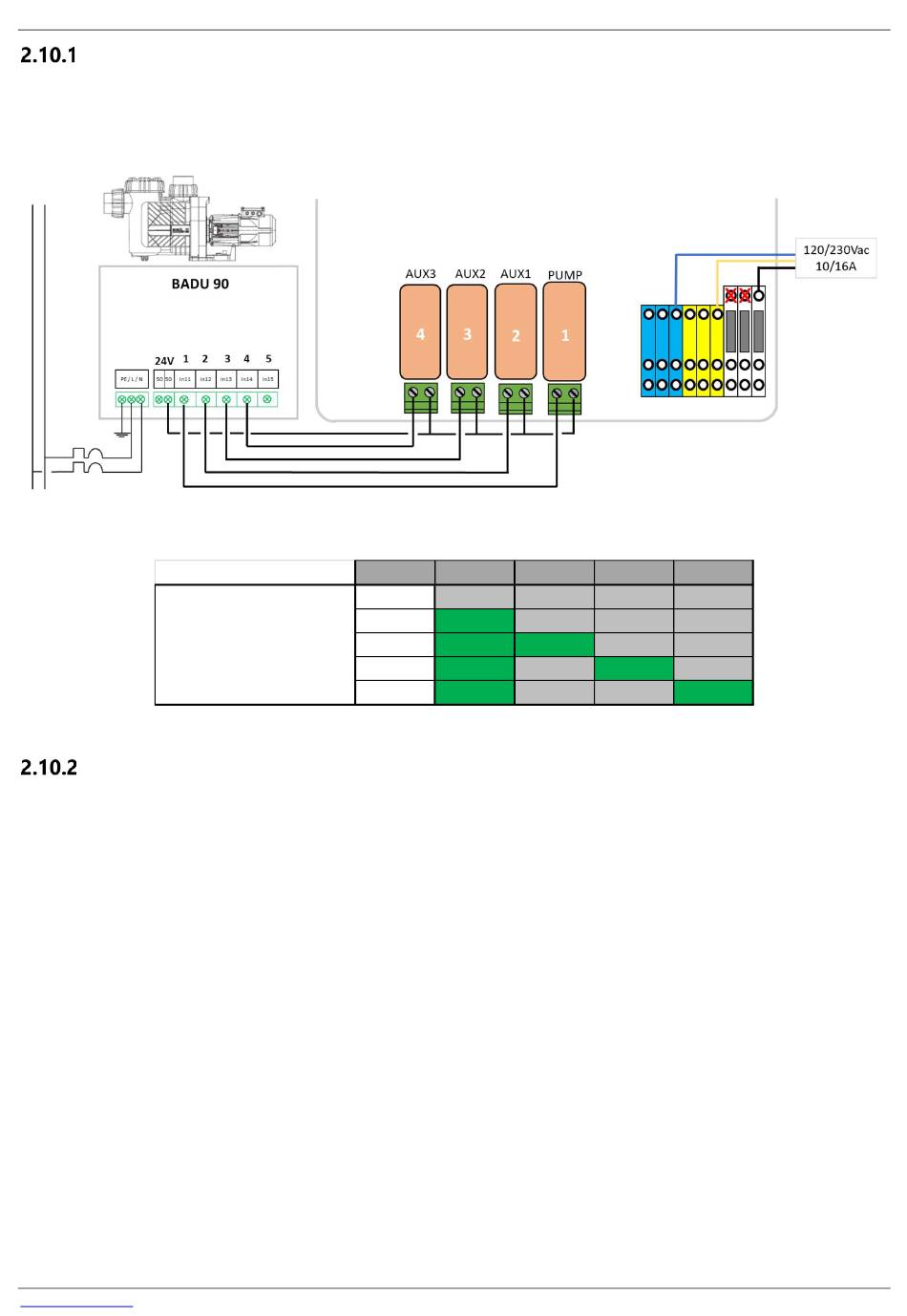

Figure 30 Connexion de PoolCop avec Speck BADU Eco Motion. PoolCop commandera le démarrage et l'arrêt ainsi que les vitesses,
en utilisant les signaux de commande via les relais Aux1 à Aux3.
BADU 90 Eco Motion
P
R O G R A M M E R
2.10.2.1 Menu Données piscine
Débit : Débit estimé en m³/h.

2.10.2.2 Menu Données Pompe
Sélectionnez pompe : BADU 90 Eco-Motion

Alerte Basse : Réglez ce paramètre 0.2Bar en-dessous de la pression mesurée par PoolCop, quand la pompe fonctionne en

vitesse basse.
Prot Press : Réglez ce paramètre à 0.1Bar en-dessus de la pression mesurée par PoolCop, lorsque la pompe est à l'arrêt.

Prot Pompe : YES (défaut), la pompe sera arrêtée si la pression reste faible, pour éviter son endommagement.

Vitesse Cyc 1 : Sélectionnez la vitesse (1-4) à lier au Cycle1 de Filtration.

La vitesse moyenne ou haute est recommandée, et sera utilisée pour commander les cycles automatiques de nettoyage du
filtre, si nécessaire.
Vitesse Cyc 2 : Sélectionnez la vitesse (1-4) à lier au Cycle2 de Filtration.

Le programmateur de Filtration 2 dispose de modes automatiques qui permettent une filtration optimale. Une vitesse
moyenne ou basse est recommandée.
Vitesse de Nettoyage : Sélectionnez la vitesse (1-4) qui doit être commandée au cours des cycles de nettoyage de filtre,

soit déclenchée manuellement, soit automatiquement. Quand démarrée, la pompe Speck BADU Eco fonctionnera toujours
à grande vitesse pendant environ 5 minutes; l'utilisation de cette vitesse assure que pour des lavages et des rinçages
supérieurs à 5 minutes, la haute vitesse est maintenue.
2.10.2.3 Minuteries de Filtration
Le cycle de filtration 1 est toujours un programmateur manuel (hors mode forcé).

Réglez l'heure de début et de fin de la durée de filtration souhaitée.
www.poolcop.fr
S BAD U 9 0 E
P E C K
Figure 30 Connexion de PoolCop avec Speck BADU Eco Motion
Speed
STOP
Figure 31 Configuration des relais de sortie
P C S
O O L O P A V E C P E C K
M a n u e l P o o l C o p : V 3 3 - V 4 3 - V 4 4 F R
M
C O O T I O N
Pump Aux1
OFF OFF
1 ON OFF
2 ON ON
3 ON OFF
4 ON OFF
BA D U E
C O
Aux2 Aux3
OFF OFF
OFF OFF
OFF OFF
ON OFF
OFF ON
