R
A C C O R D E R L
Lorsque la pompe VF est commandée à l'aide d'un contacteur piloté par un programmateur, tel que PoolCop, le relais de pompe K1
dans l'unité d'alimentation de PoolCop sera utilisé pour contrôler un relais externe qui alimentera les connexions de la pompe VF.
La pompe VF peut fonctionner en mode "autonome", démarrer et s'arrêter lorsque le courant est mis ou coupé par PoolCop.
Lorsque la pompe est mise sous tension, elle revient au mode et statut de fonctionnement qu'elle avait avant l'arrêt: correctement
programmée et laissée dans le mode Filtre, et programmée pour démarrer, la pompe fonctionnera lorsqu'elle sera commandée par
PoolCop. De cette façon, la VF sera contrôlée par le relais de pompe K1 PoolCop.
Suivez toutes les instructions de la Section Installation du dernier manuel de Pentair pour le bon raccordement électrique et le
respect des exigences d'équipotentialité et de mise à la terre.
P
R O G R A M M A T I O N
2.2.2.1 Menu Données Piscine
Mesure du débit maximal :
Pendant la configuration de la VF un débit maximal est mesuré. Assurez-vous que ce débit maximal est mesuré avec un

filtre propre. Effectuez un cycle de nettoyage du filtre avant la mesure.
Ce débit maximum sera défini dans tous les modes et fonctions comme le débit le plus élevé autorisé, afin d'éviter une

surpression sur le système de filtration.
N'utilisez pas le débit nominal décrit dans le manuel du filtre car de nombreuses variables affectent le
Réglez le débit nominal du filtre peut entraîner des pressions excessives dans le circuit.
Sélection de Mesure du débit maximal et du débit bas :
Utilisez le débit maximum mesuré comme débit programmé le plus élevé, et étant le débit à utiliser pendant les périodes

d'Heures Creuses.
Sélectionnez le débit bas approprié; ce sera le débit utilisé pendant les périodes d'Heures Pleines

Utilisez le débit maximum le plus élevé programmé, pendant les périodes de faibles coûts énergétiques.

www.poolcop.fr
' I F V F
N T E L L I L O

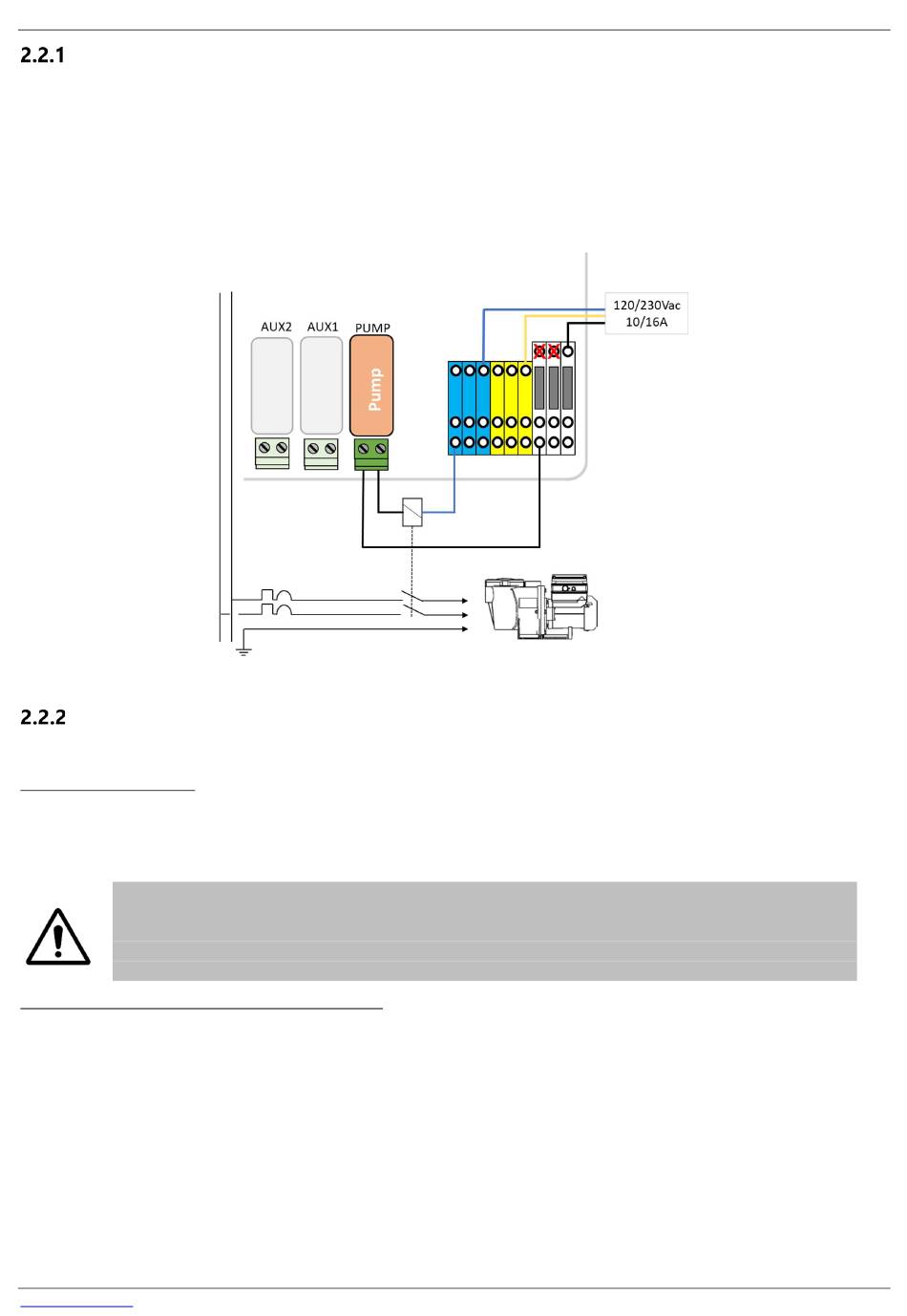

Figure 2 Raccordements VF
P C
O O L O P A V E C
Toujours effectuer les mesures dans des conditions réelles d'exploitation.
débit atteignable dans l'installation.
M a n u e l P o o l C o p : V 3 3 - V 4 3 - V 4 4 F R
P I F
E N T A I R N T E L L I
ATTENTION :
V F
L O
