M a n u e l P o o l C o p : V 3 3 - V 4 3 - V 4 4 F R P a g e | 2 7
R A D X S
A C C O R D E R C U R I V E
L'alimentation sera fournie à la pompe directement par un disjoncteur externe. PoolCop démarre, arrête la pompe et sélectionne la
vitesse. L'affectation des vitesses est définie selon la Figure 16 Raccorder PoolCop et Pentair Acu Drive XS. PoolCop commandera le
démarrage et l'arrêt ainsi que les vitesses, en utilisant les signaux de commande via les relais Pump, Aux1 à Aux3.

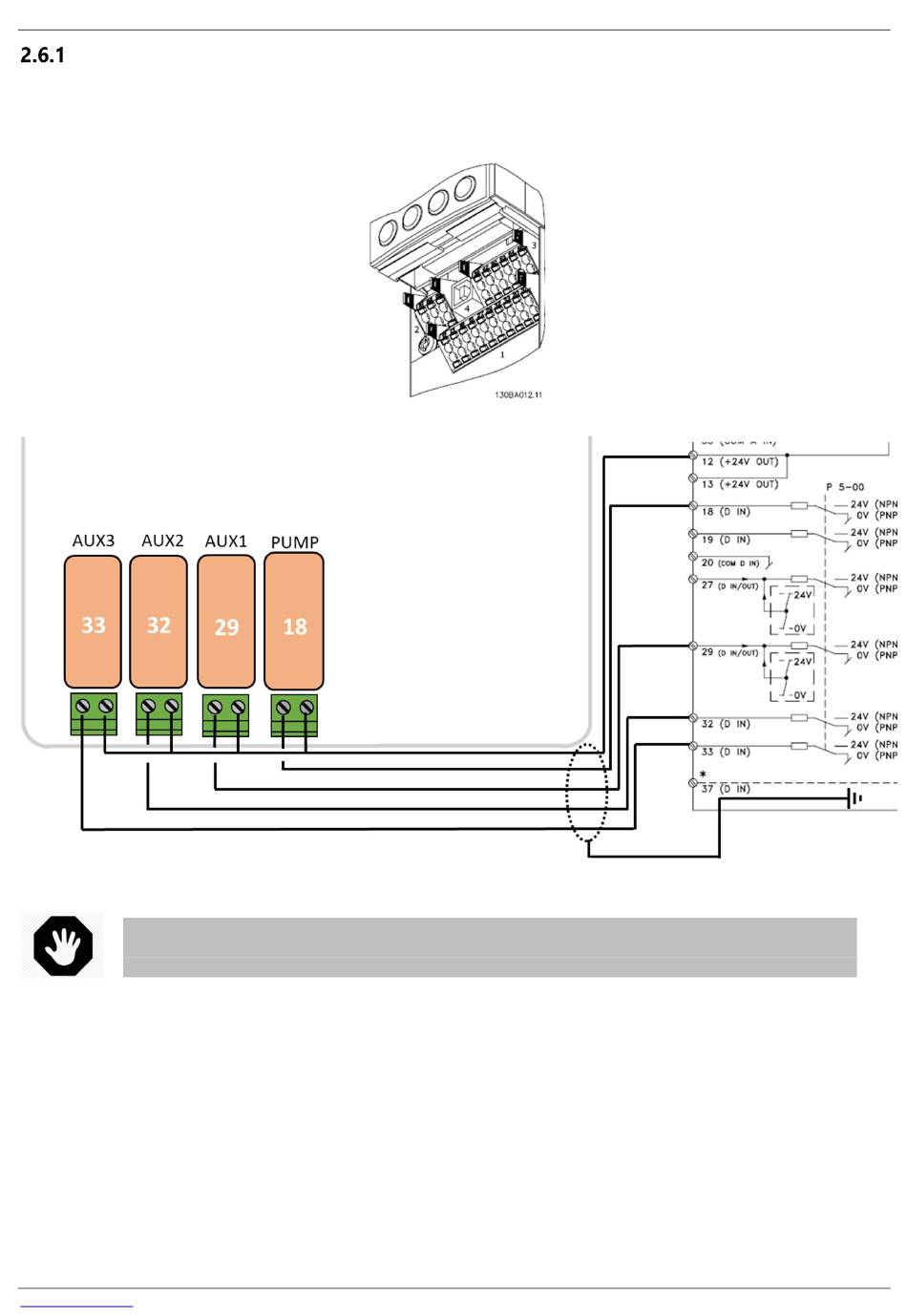

Figure 15 Acu Drive XS bornier de contrôle
Figure 16 Raccorder PoolCop et Pentair Acu Drive XS
AVERTISSEMENT :
Utilisez uniquement un câble de contrôle avec écran de blindage et connexion à la masse.
