M a n u e l P o o l C o p : V 3 3 - V 4 3 - V 4 4 F R
R
A C C O R D E R L A P O M P E
L'alimentation sera fournie à la pompe directement par un disjoncteur externe au travers d'un contacteur.
La pompe dispose d'un câble à 8 conducteurs avec extrémités sur socle RJ45, pour le contrôle externe. L'affectation des vitesses est
définie dans la Figure 41 Câble Davey ProMaster VSD. PoolCop commandera le démarrage et l'arrêt ainsi que les vitesses, en
utilisant les signaux de commande via les relais Aux1 à Aux3.
Ces conducteurs doivent être raccordés sans potentiel puisque le potentiel est fourni par la pompe elle-même.
DAVEY ProMaster VSD
www.poolcop.fr
D P M
A V E Y R O

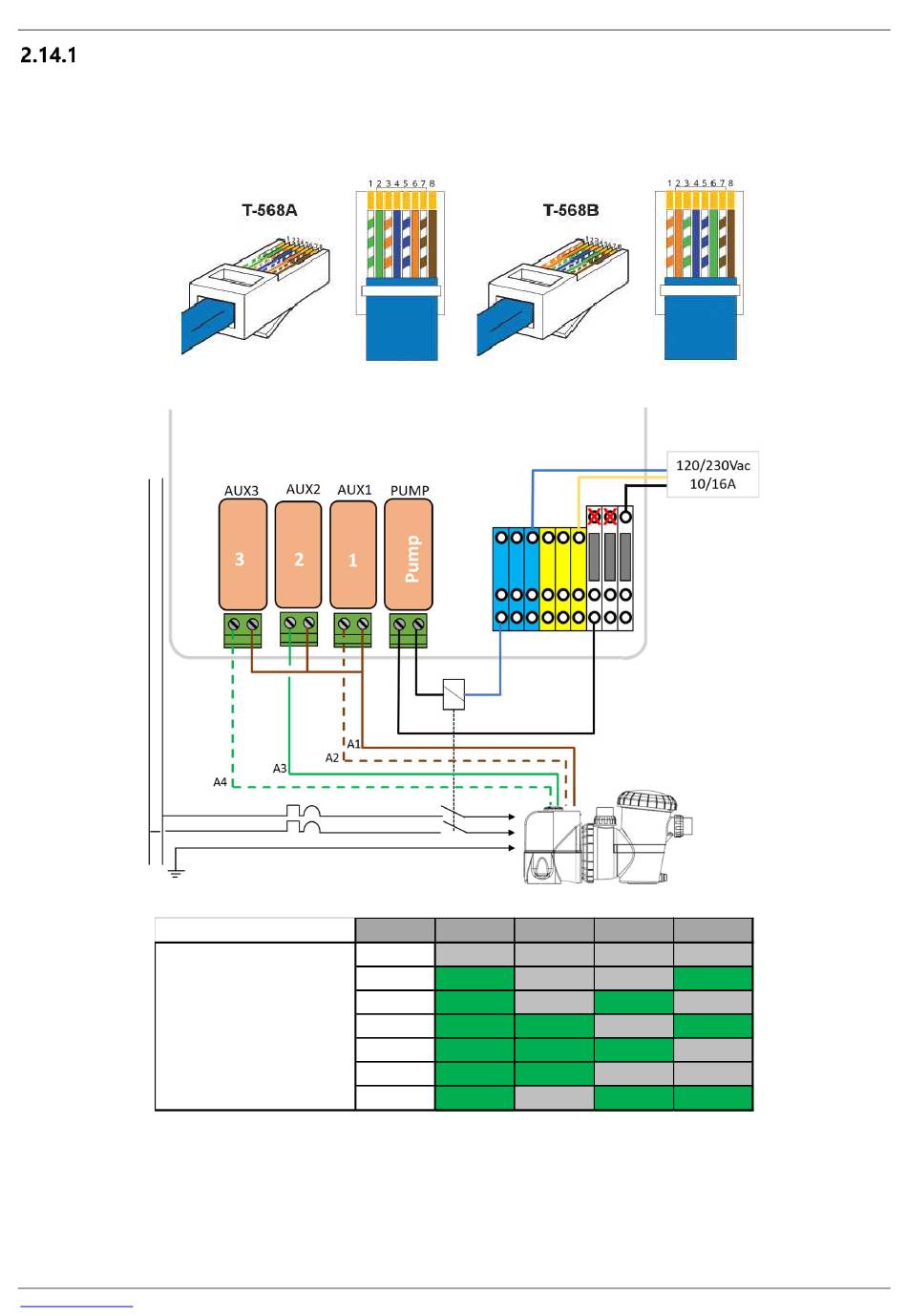

Figure 41 Câble Davey ProMaster VSD400
Figure 42 Raccorder PoolCop et Davey ProMaster VSD400
Speed
STOP
1
(33%)
2
(50%)
3
(67%)
4(83%)
5
(100%)
BCKWSH
Figure 43 Configuration des relais de sortie
V SD 40 0
A S T E R
Pump Aux1 Aux2
OFF OFF OFF
ON OFF OFF
ON OFF ON
ON ON OFF
ON ON ON
ON ON OFF
ON OFF ON
P a g e | 5 1
Aux3
OFF
ON
OFF
ON
OFF
OFF
ON
