M a n u e l P o o l C o p : V 3 3 - V 4 3 - V 4 4 F R
R
A C C O R D E R L A P O M P E A L
L'alimentation en 220V monophasé est fournie au variateur de fréquence. La pompe sera alimentée à partir du variateur de
fréquence.
Le variateur fournit le 24V nécessaire pour polariser les relais de commande des vitesses. L'affectation des vitesses est définie selon
la Figure 37 Connexion de PoolCop avec Invertek Optidrive E
en utilisant les signaux de commande via les relais Aux1 à Aux3.
INVERTEK OPTIDRIVE
P
R O G R A M M E R
2.12.2.1 Menu Données piscine
Débit : Débit estimé en m³/h.

2.12.2.2 Menu Données Pompe
Sélectionnez pompe : INVERTEK OPTIDRIVE

Alerte Basse : Réglez ce paramètre 0.2Bar en-dessous de la pression mesurée par PoolCop, quand la pompe fonctionne en

vitesse basse.
Prot Press : Réglez ce paramètre à 0.1Bar en-dessus de la pression mesurée par PoolCop, lorsque la pompe est à l'arrêt.

Prot Pompe : YES (défaut), la pompe sera arrêtée si la pression reste faible, pour éviter son endommagement.

Vitesse Cyc 1 : Sélectionnez la vitesse (1-5) à lier au Cycle1 de Filtration.

La vitesse moyenne ou haute est recommandée, et sera utilisée pour commander les cycles automatiques de nettoyage du
filtre, si nécessaire.
Vitesse Cyc 2 : Sélectionnez la vitesse (1-5) à lier au Cycle2 de Filtration.

Le programmateur de Filtration 2 dispose de modes automatiques qui permettent une filtration optimale. Une vitesse
moyenne ou basse est recommandée.
Vitesse de Nettoyage : Sélectionnez la vitesse (1-5) qui doit être commandée au cours des cycles de nettoyage de filtre,

soit déclenchée manuellement, soit automatiquement.
2.12.2.3 Minuteries de Filtration
www.poolcop.fr
'I
N V E R T E K

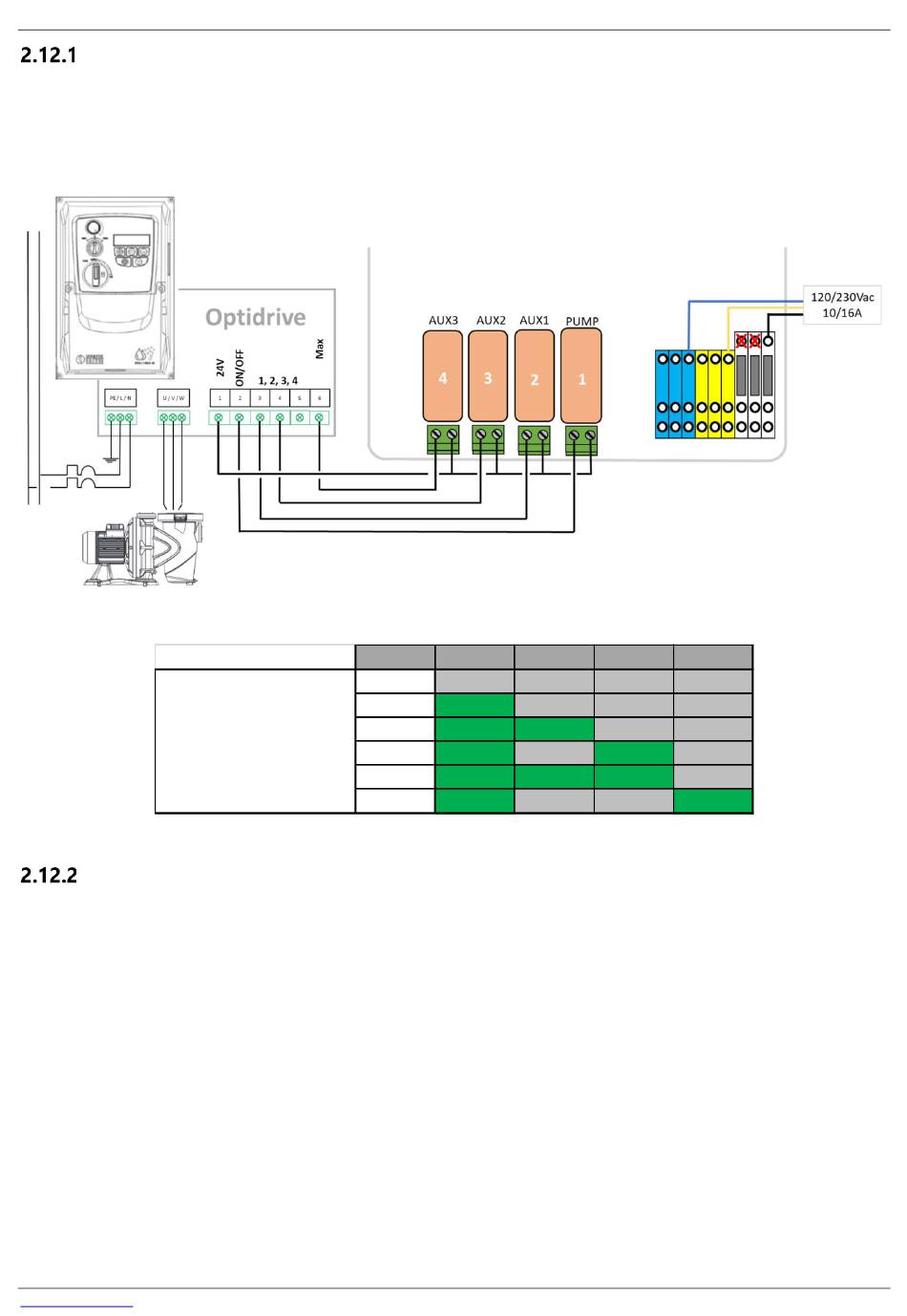

Figure 37 Connexion de PoolCop avec Invertek Optidrive E
Speed
STOP
Figure 38 Configuration des relais de sortie
P C 'I
O O L O P A V E C L
O E 2
P T I D R I V E
2 . PoolCop commandera le démarrage et l'arrêt ainsi que les vitesses,
Pump Aux1
OFF OFF
1 ON OFF
2 ON ON
3 ON OFF
4 ON ON
5 ON OFF
O
N V E R T E K P T I D R I V E
P a g e | 4 7
2
Aux2 Aux3
OFF OFF
OFF OFF
OFF OFF
ON OFF
ON OFF
OFF ON
2
