Attention
Ne tendez pas excessivement le câble du frein de
lame, au risque de séparer le frein du tambour. Si
le frein ne touche pas le tambour, la lame
continuera de tourner quand vous relâcherez la
barre de commande. La lame en rotation peut
infliger des blessures graves.
• Après tout réglage du frein de lame, vérifiez
qu'il ne met pas plus de 3 secondes pour arrêter
la lame.
• Si la lame n'arrête pas de tourner dans les
3 secondes, confiez la tondeuse à un réparateur
Toro agréé pour la faire contrôler et réparer.
Entretien des roues
Dépose des roues
1. Arrêtez le moteur et attendez l'arrêt de toutes les
pièces mobiles.
2. Débranchez la bougie (Fig. 7).
3. Retirez le boulon à tête, la bague d'espacement et le
contre-écrou qui fixent la roue au bras d'articulation
(Fig. 35).
1
2
6
7
5

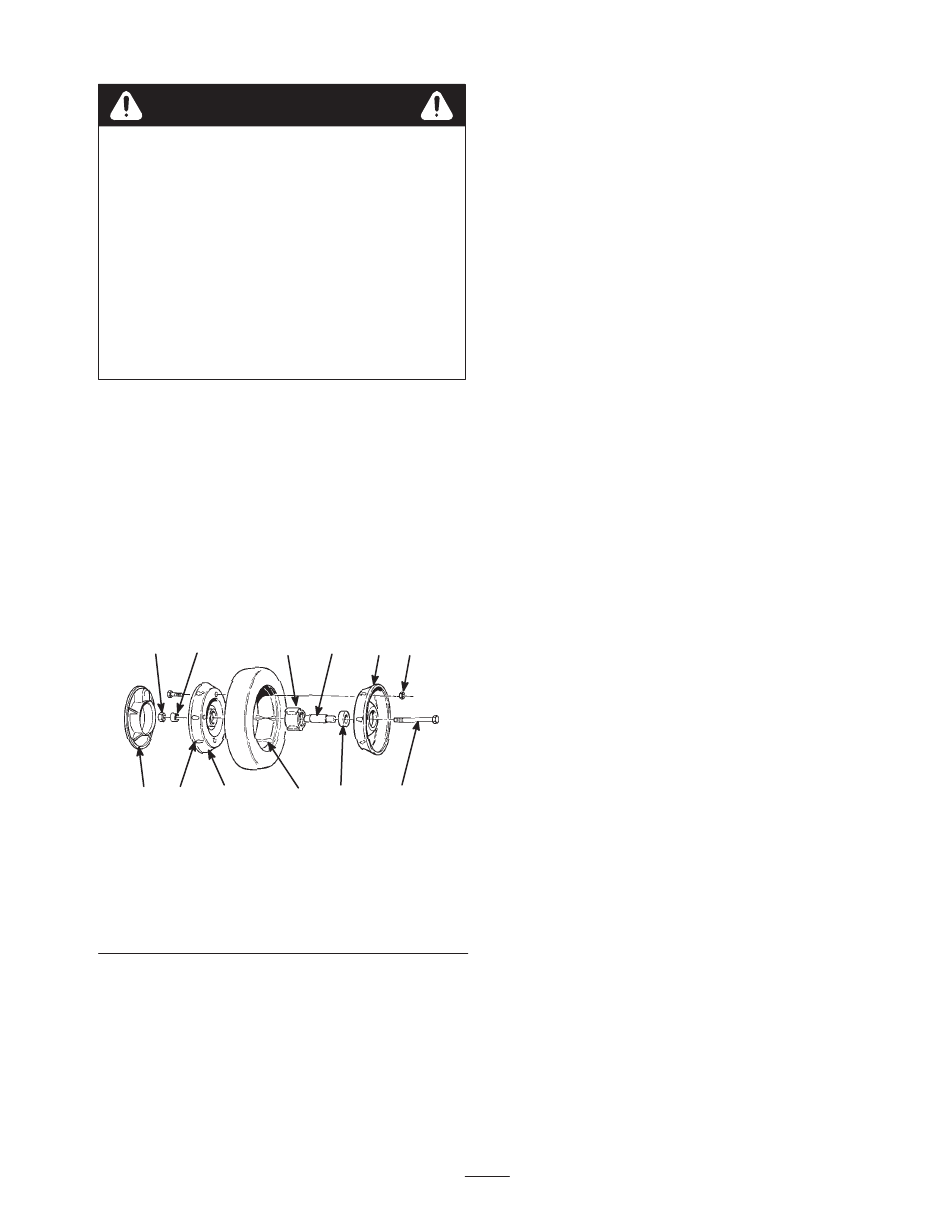

Figure 35
1. Contre-écrou
2. Bague d'espacement
3. Ensemble
moyeu/roulement
4. Douille d'écartement des
roulements
4. Séparez du pneu les deux moitiés de la roue en retirant
les 4 boulons et leurs contre-écrous (Fig. 35).
Remarque : Pour extraire les roulements de l'ensemble
moyeu/roulement, appuyez sur la douille d'écartement des
roulements (Fig. 35).
3
4
5
1
7
8
9
296
5. Demi-roue
6. Enjoliveur en plastique
(roues arrière uniquement)
7. Relief
8. Roulement (2)
9. Boulon
Montage des roues
1. Posez le pneu sur une des demi-roues, en faisant
correspondre les reliefs (Fig. 35).
2. Placez l'ensemble roulement/moyeu dans le trou
central de la moitié de roue. Les ailes du moyeu
doivent reposer sur le flasque de l'ouverture (Fig. 35).
3. Posez l'autre demi-roue sur l'ensemble
moyeu/roulement en faisant correspondre les trous et
les reliefs de la roue et du pneu (Fig. 35).
4. À l'aide de 2 boulons entièrement filetés (1/4–20 x
1,50 pouce) et d'écrous non-bloquants, assemblez les
deux moitiés de roue sans les serrer. Installez les
boulons dans les trous opposés (Fig. 35).
5. Contrôlez l'alignement de toutes les pièces et serrez
les boulons en alternance d'un côté et de l'autre pour
assurer un serrage uniforme, jusqu'à ce que les
demi-roues soient réunies (Fig. 35).
6. Installez et serrez les 2 boulons et les 2 contre-écrous
retirés auparavant dans les trous libres des demi-roues.
Retirez les 2 longs boulons et remplacez-les par 2
boulons et 2 contre-écrous (Fig. 35).
7. Posez la roue sur le bras d'articulation à l'aide des
boulons, d'une entretoise et d'un contre-écrou.
Vérifiez si la bague est bien placée entre le moyeu de
la roue et le bras d'articulation (Fig. 35).
