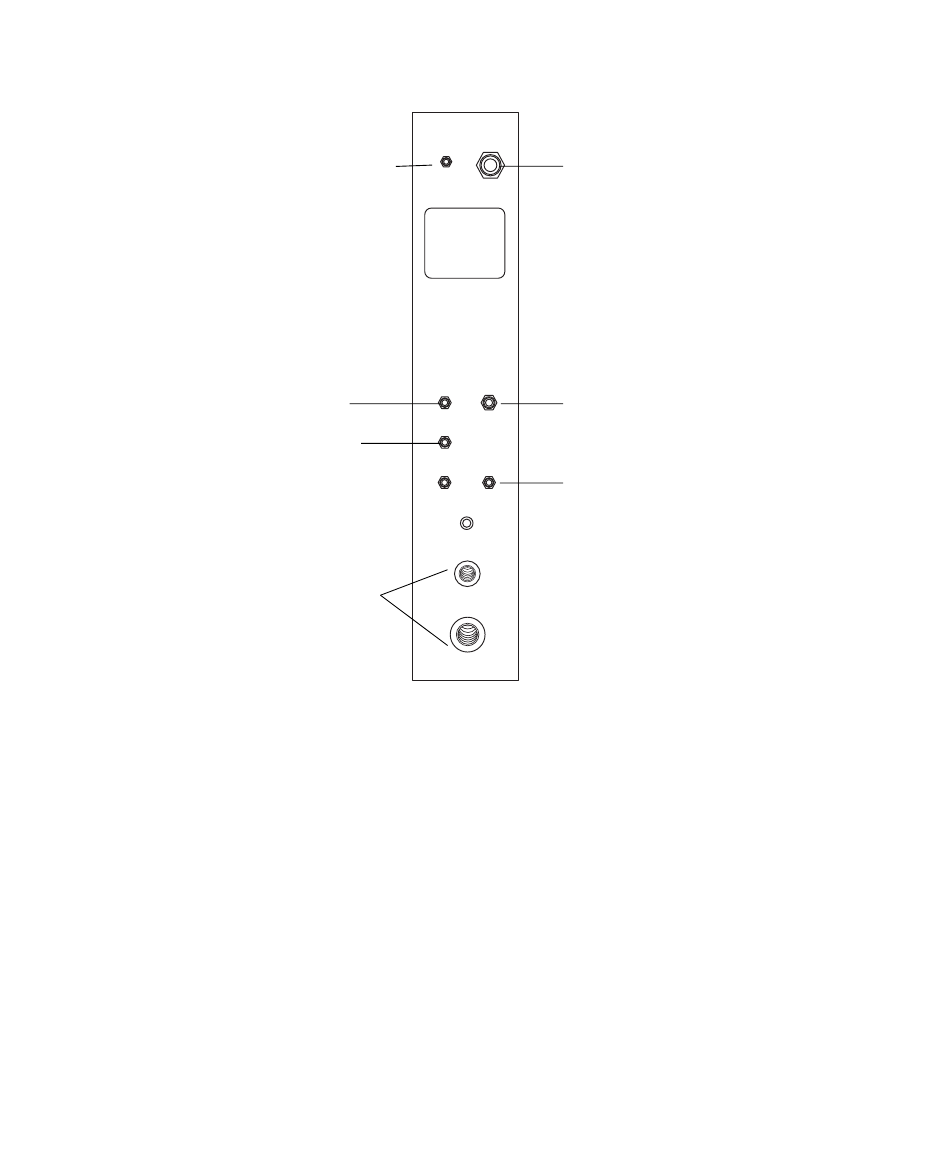

Connecteurs de vide et entrées de gaz du spectromètre de masse :
Orifice de la vanne pilote
Entrée du gaz IMS
Entrée de gaz de la
cellule de collision
Connecteurs de vide des
pompes de prévidage
2.
Installez un détendeur d'azote, non fourni, sur l'alimentation en azote.
Condition requise :
minimum.
3.
Raccordez l'extrémité libre du tuyau de 6 mm en PTFE au détendeur
d'azote.
4.
Réglez le détendeur d'azote sur 700 kPa, soit 7 bar ou 102 psi.
5.
Vérifiez l'absence de fuite au niveau des raccords de l'alimentation en
azote.
EXHAUST
PILOT VALVE
Échappement d'azote
IMS GAS IN
API GAS IN
1 bar
7 bar
COLLISION
GAS IN
0.5 bar
HELIUM CELL
GAS IN
0.5 bar
l'azote doit être sec et sans huile, pur à 95 % au
11 janvier 2016, 715003891FR Rév. E
Connexion à l'alimentation en azote
Entrée de l'azote gazeux
Entrée de gaz de la
cellule à hélium
331
