A-10
SPÉCIFICATIONS DES RÉCEPTACLES DʼENTRÉE ET DE SORTIE
TABLEAU A.3
RÉCEPTACLE S1 DU CHARGEUR DE FIL
GOUPILLE
FIL No
A
53
B
54
C
67A
D
52
E
51
TABLEAU A.4
RÉCEPTACLE S2 DU DÉTECTEUR DE TENSION
GOUPILLE
FIL No
3
21A
TABLEAU A.5
RÉCEPTACLE S3 RS232
GOUPILLE
FIL No
2
253
3
254
4
#
5
#
6
# #
20
# #
7
251
RÉGLAGES ET EMPLACEMENTS DE LʼINTERRUP-
TEUR DIP
Les interrupteurs DIP sur les Tableaux de Circuits Imprimés perme-
ttent une configuration sur mesure de la Power Wave
accès aux interrupteurs DIP :
• Couper la puissance au niveau de lʼinterrupteur de déconnexion.
• Retirer les quatre vis supérieures qui fixent le panneau dʼaccès
avant.
• Desserrer mais ne pas ôter complètement les deux vis inférieures
qui maintiennent le panneau dʼaccès.
• Ouvrir le panneau dʼaccès de sorte que le poids du panneau soit
supporté par les deux vis inférieures. Vérifier que le poids du pan-
neau dʼaccès ne soit pas supporté par le harnais.
• Ajuster les interrupteurs DIP en fonction des besoins.
• Remettre en place le panneau et les vis puis remettre sous
énergie.
INTERRUPTEUR DIP DU TABLEAU DE
CONTRÔLE
interrupteur 1= réservé à un usage ultérieur
interrupteur 2= réservé à un usage ultérieur
interrupteur 3= groupe 1 de lʼappareil
sélectionné (par défaut=éteint)
interrupteur 4= groupe 2 de lʼappareil
sélectionné (par défaut=éteint)
interrupteur 5= réservé à un usage ultérieur
interrupteur 6= réservé à un usage ultérieur
interrupteur 7= carte automatique
interrupteur 8* = fil détecteur du travail
(Voir la Figure A.6 pour le Chargeur à Flèche à Deux
Têtes).
INSTALLATION
FUNCTION
Collecteur L de Communication
Collecteur H de Communication
Détecteur Tension Électrode
0vdc
+40vdc
FUNCTION
Détecteur de Tension du Travail
FUNCTION
RS232 Recevoir
RS232 Transmettre
S3 Goupille 5
S3 Goupille 4
S3 Goupille 20
S3 Goupille 6
RS232 Commun
. Pour avoir
®
POWER WAVE
interrupteur 7 Carte Automatique
eteint (par défaut) Carte automatique habilitée
allumé
Carte automatique inhabilitée
interrupteur 8
Fil détecteur du travail
eteint
Fil détecteur du travail non branché
*allumé(par défaut) Fil détecteur du travail branché
* La Power Wave
455M/STT
®
de fil de détection de la tension du travail (K940).

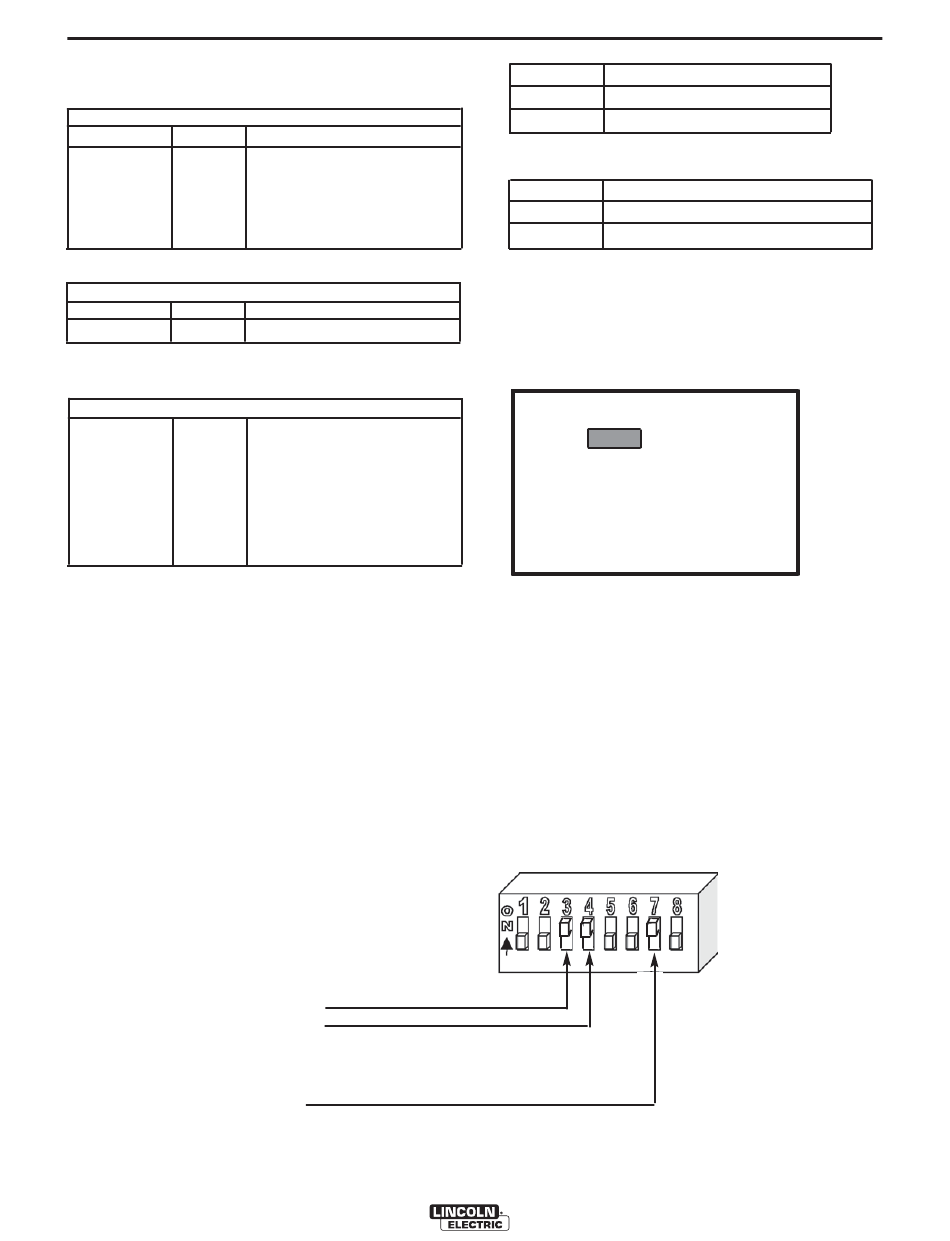

FIGURE A.5
TABLEAU DE CONTRÔLE
(Emplacement de l'Interrupteur DIP)
DÉTECTEUR DE CIRCULATION DʼEAU
Les pistolets refroidis à lʼeau peuvent être endommagés
très vite sʼils sont utilisés, même momentanément, sans
circulation dʼeau. Un détecteur de circulation dʼeau est
recommandé pour les refroidisseurs dʼeau qui ne sont
pas équipés dʼun détecteur de circulation dʼeau intégré. Il
est recommandé dʼinstaller un détecteur de circulation
dʼeau tel que le K1536-1 sur la ligne de retour dʼeau de
la torche. Lorsquʼil est totalement intégré dans le sys-
tème de soudage, le détecteur empêche le soudage sʼil
nʼy a pas de circulation dʼeau.
FIGURE A.6
455M/STT
®
®
A-10
est livrée équipée dʼun Kit
®
