F
3.4.4
Installation de climatiseur DTI (par encastrement)
Pos
Description
Entrée d'air
1
Sortie d'air
3
5
Quatre coins de découpe au choix R = 4 mm
Réaliser les découpes pour climatiseur DTI
Conditions requises
-
Toutes les exigences générales sont remplies, voir
L'appareil est hors tension.
-
Outil et matériel requis
-
Scie
-
Le cas échéant fraise pour armoire de distribution
-
Recouvrements de protection
Procédure
Recouvrir l'armoire de distribution pour la protéger contre les ébarbures.
Effectuer les découpes de l'armoire de distribution. Respecter les dimensions prescrites, voir l'illustration de vue
extérieure de l'armoire de distribution.
Les quatre coins de découpe (5) peuvent être carrés ou prévus avec R = 4 mm maxi.
Ébavurer les arêtes.
Retirer les ébarbures et les déchets d'installation de l'armoire de distribution.
Les découpes sont effectuées.
Instruction d'utilisation du contrôleur standard (SC) 086100015 DTS et DTI 6201C / 6301C © Pfannenberg GmbH
1
3

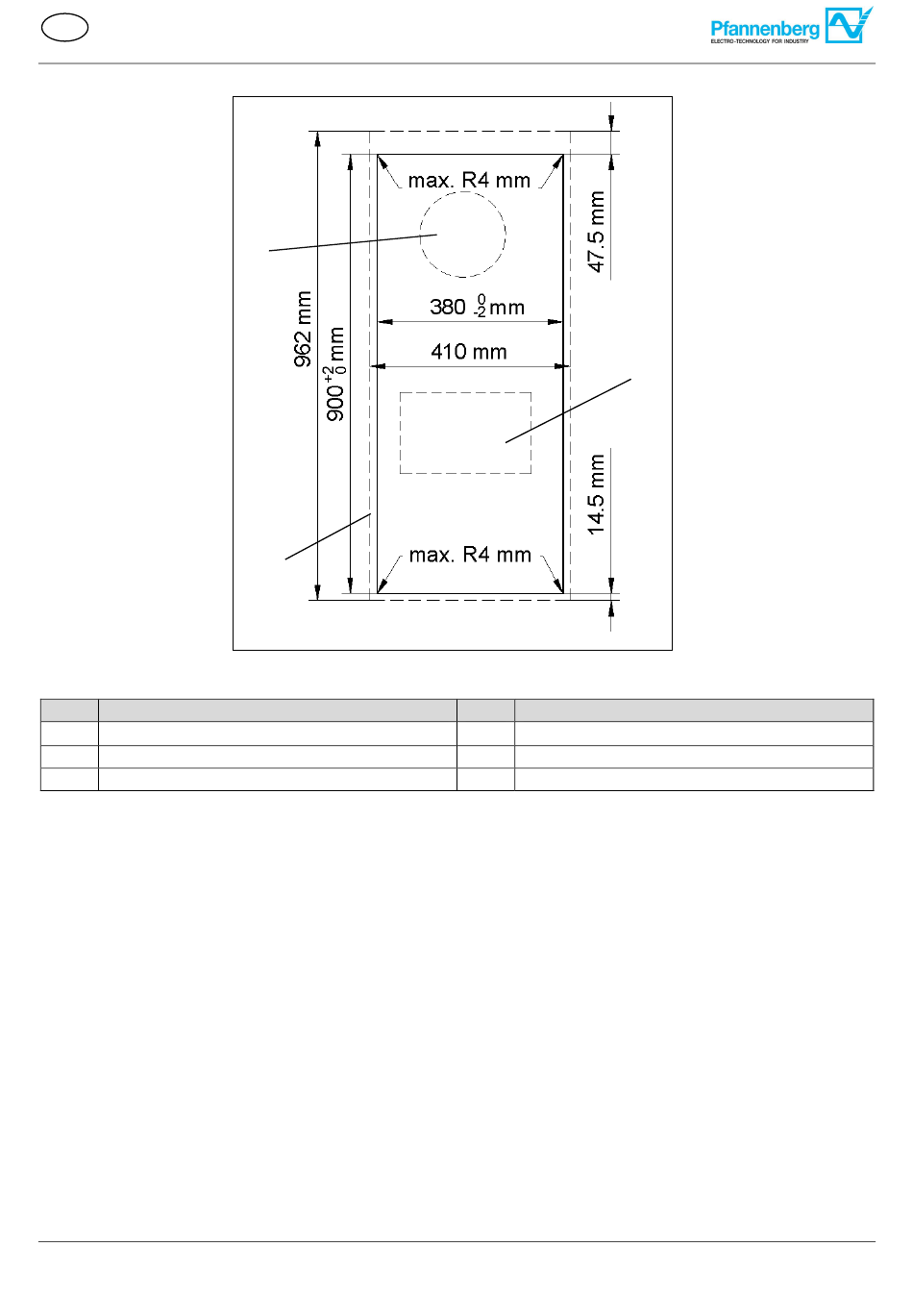

11 - Vue extérieure de l'armoire de distribution
Illustration
Découpes du climatiseur DTI
Pos
Description
2
Ouverture des branchements électriques
Contour de l'appareil
4
Exigences générales lors du montage
2
Page 18 / 38
