E
3.5
Conexión eléctrica
3.5.1

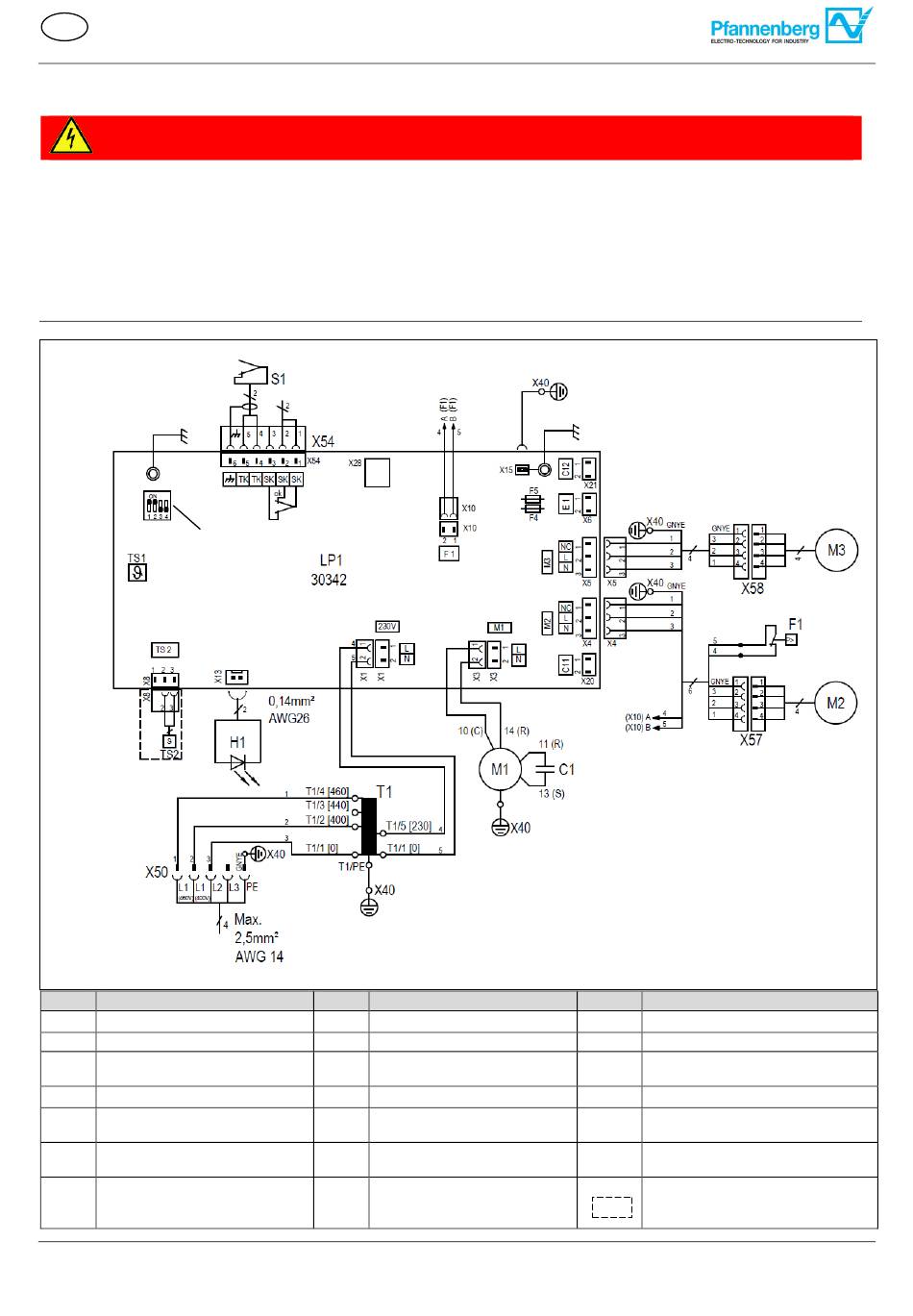

Esquema de conexiones eléctricas del controlador estándar (SC)
PELIGRO
Peligro mortal debido a descarga eléctrica
Las unidades que cuentan con alimentación y los cables de conexión al descubierto pueden generar
descargas eléctricas y causar accidentes graves.
Los trabajos en las conexiones eléctricas deberán realizarlos únicamente técnicos con formación
electrotécnica.
Antes de tender todas las conexiones eléctricas, asegurarse de que la unidad no esté recibiendo
alimentación.
S1.1
S1.2
Interruptor DIP
Alimentación de red
3x 400V - 460V 50 Hz
3x 400V - 460V 60 Hz
N.º
Leyenda
C1
Condensador de arranque
LP1
Controlador
Ventilador del condensador
M2
(externo)
S1.1
Puerta abierta
Contacto de puerta/ señal
TK
(4,5)
Sensor de temperatura
TS2
(externo)
X50
Contacto de apretadura red
Instrucciones de servicio del controlador estándar (SC) 086100015 para DTS y DTI 6201C / 6301C © Pfannenberg GmbH
Avería
N.º
Leyenda
F1
Presostato de alta presión
H1
LED / unidad indicadora
Ventilador del evaporador
M3
(interno)
S1.2
Puerta cerrada
T1
Transformador
X28
Interfaz de servicio (TTL)
Contacto de apretadura,
X54
contacto de puerta y
mensaje de fallo
085 000 484 11189-865
N.º
Leyenda
F4-F5
Fusible
M1
Compresor
S1
Contacto de la puerta
SK
Indicación de fallos (1,2)
TS1
Sensor de temperatura (interno)
X40
Contacto de apretadura masa
Opción
Página 20 / 38
