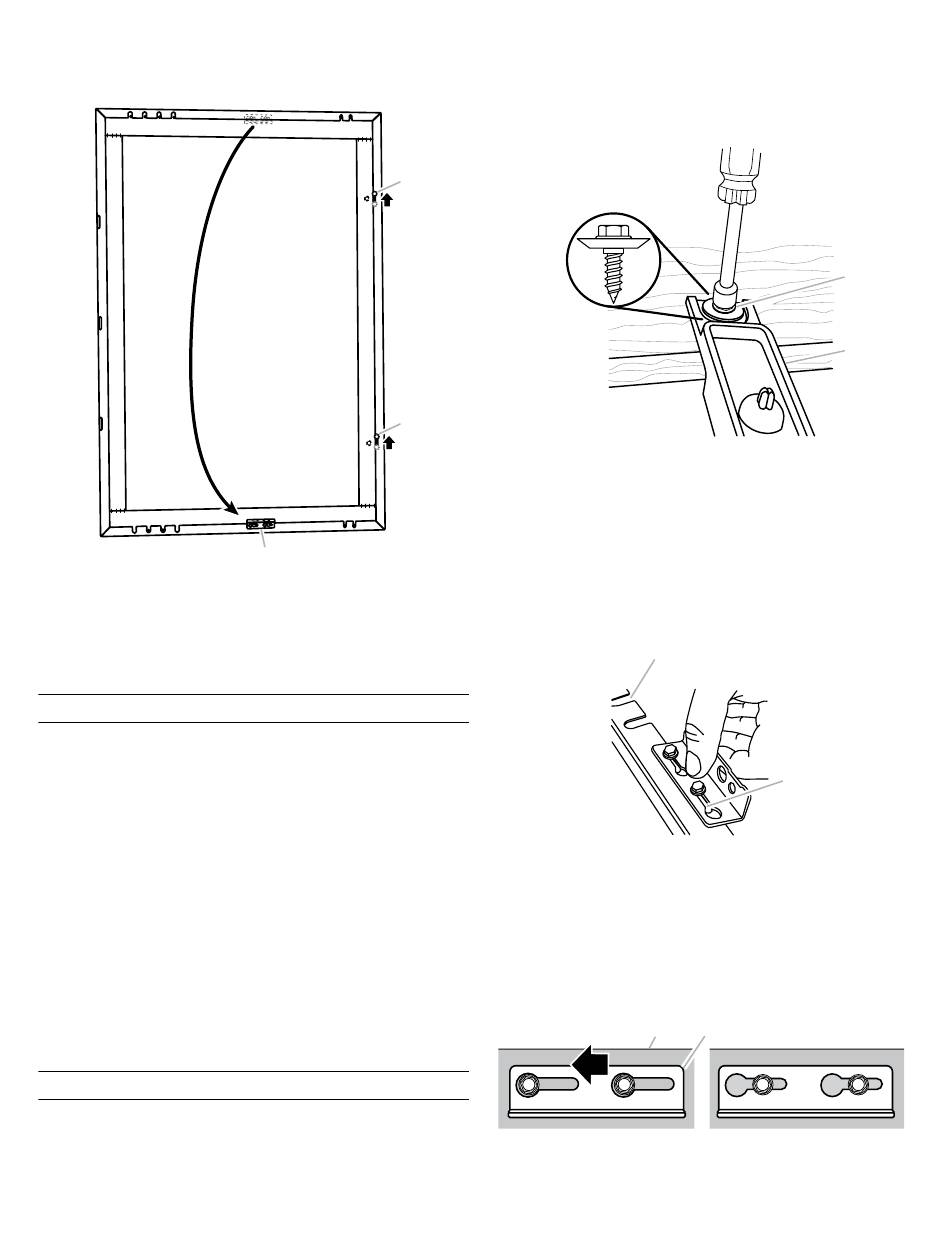

3. Con los bloques de instalación como guía de la profundidad,
ajuste las arandelas de soporte con los tornillos puntiagudos
de cabeza hexagonal en los orificios pretaladrados marcados
con una "L" azul.
A. Mover las arandelas de soporte del orificio R al orificio L.
B. Mover el soporte de montaje.
4. Despegue el reverso de la cubierta protectora en el panel
de la puerta, en el área de los soportes y las arandelas de
soporte únicamente. No quite por completo la cubierta
protectora hasta que se haya terminado la instalación.
Paneles de madera a la medida - Perforar los paneles
IMPORTANTE: La plantilla del panel a la medida enviada con
el refrigerador puede usarse ya sea para una instalación con
mocheta de 3/8" (0,95 cm) o 1/8" (0,32 cm).
Las plantillas de taladrado se usan solamente para los
■
paneles recubiertos de madera a la medida.
Las plantillas de taladrado tienen dos lados.
■
Los orificios para taladrar se han cortado previamente en la
■
plantilla.
1. Ubique el diagrama de su refrigerador en la plantilla.
A continuación siga las letras y las flechas de colores para
colocar correctamente la plantilla de taladrado en la parte
posterior de los paneles.
NOTA: Fíjese en la dirección de las flechas para determinar
qué orificios debe marcar cuando alinee la plantilla en la parte
superior del panel y qué orificios debe marcar cuando alinee
la plantilla en la base del panel.
2. Perfore orificios de orientación en los rieles de madera que
rodean las puertas y los paneles para la rejilla superior.
Paneles de madera a la medida - Preparar los paneles
Paneles de la puerta
IMPORTANTE: Este paso se completa con los juegos de paneles
de acero inoxidable JennAir .
1. Coloque los paneles sobre una superficie firme, recubierta y
plana, con la parte frontal mirando hacia abajo.
76
A
A
B
2. Ubique los 2 orificios pretaladrados en el borde del lado de la
manija del panel de la puerta.
3. Con el bloque de instalación como guía de la profundidad, fije
una arandela de soporte con un tornillo puntiagudo de cabeza
hexagonal (ambos proporcionados con el refrigerador) en el
panel de la puerta pretaladrado (2 por puerta).
A. Arandela de soporte y tornillo puntiagudo de
cabeza hexagonal
B. Bloque de instalación
4. Para el soporte de montaje, inserte los tornillos puntiagudos
de cabeza hexagonal (provistos con el refrigerador) en los
orificios en la madera en la parte superior de los paneles de
la puerta, donde se taladraron previamente.
NOTA: Es fundamental usar el tornillo de 5/8" (1,5 cm), el más
largo que se haya provisto, para fijar el soporte a la parte
superior del panel de la puerta.
A
A. Orificio en forma de "U"
B. Ranura
5. Fije un soporte superior del panel al extremo superior del (de
los) panel(es) de la puerta, colocando el extremo grande del
bocallave sobre los tornillos, y deslizando el soporte para que
los tornillos queden centrados en las ranuras.
NOTA: Comience con los tornillos que están en el centro de
las ranuras, como se muestra; luego mueva el panel de la
puerta para alinearlo, si es necesario.
A
A. Panel de la puerta
B. Soporte de montaje
A
B
B
B
