A
B
C

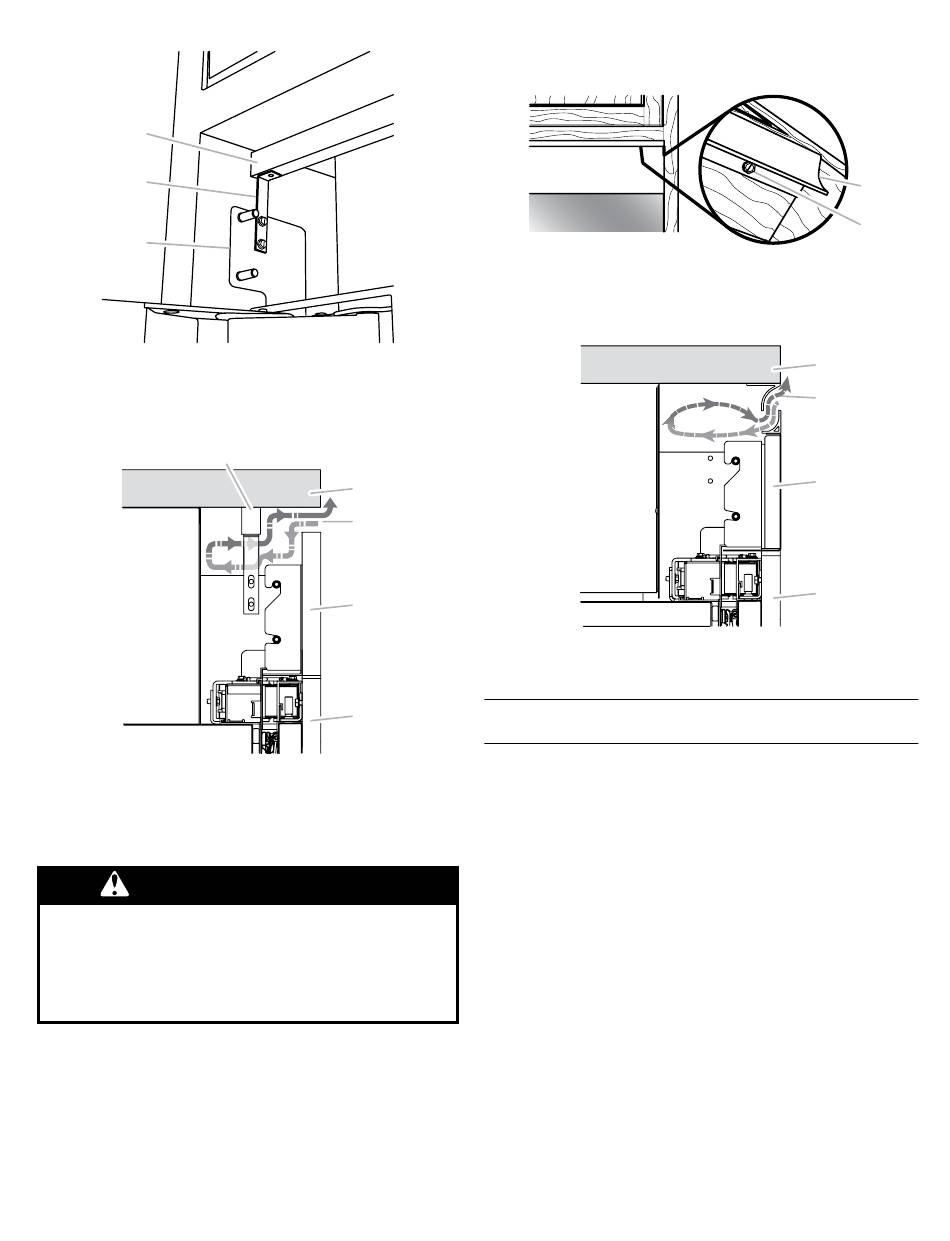

A. Cubierta de la rejilla superior
B. Soporte en "L"
C. Placa de montaje de la rejilla
Vista lateral
A. Cubierta de la
rejilla superior
B. Sofito
Modelos con juego de paneles de acero inoxidable
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
los paneles.
No seguir esta instrucción puede ocasionar
una lesión en la espalda u otro tipo de lesiones.
1. Alinee la cubierta de la ventilación superior (provista con el
juego de puerta) con el borde inferior del sofito. Úsela como
plantilla y marque los lugares en donde taladrar los orificios.
A
B
C
D
E
C. Flujo de aire
D. Panel de la rejilla
E. Panel de la puerta
2. Usando los tornillos de cabeza ranurada hexagonal (provistos
con el refrigerador), fije la cubierta de la ventilación superior al
sofito.
A. Cubierta de la ventilación superior
B. Tornillo de cabeza ranurada hexagonal
Vista lateral
A. Sofito
B. Flujo de aire
Modelos con juego de paneles de acero inoxidable
JennAir (únicamente)
IMPORTANTE: Los paneles incluidos en los juegos de paneles
vienen con el soporte de montaje preinstalado y están preparados
para la instalación.
Modelos de puerta simple de 36" (91,4 cm), con juego de
paneles para puerta (únicamente)
Estos paneles están diseñados para las puertas de refrigerador
que tienen las bisagras instaladas del lado derecho. Si invierte
la oscilación de la puerta, debe mover el soporte de montaje del
panel de la puerta y las arandelas de soporte.
Para modificar el panel de la puerta para una puerta con
oscilación izquierda:
1. Retire el soporte de montaje de un extremo del panel de la
puerta y vuelva a instalarlo en el extremo opuesto del panel,
en los orificios pretaladrados.
NOTA: El extremo con el soporte de montaje ahora está en la
parte superior del panel de la puerta.
2. Quite los tornillos puntiagudos de cabeza hexagonal y las
arandelas de soporte de los orificios marcados con una "R"
roja.
A
B
A
B
C
D
C. Panel de la rejilla
D. Panel de la puerta
