Montage

90/124

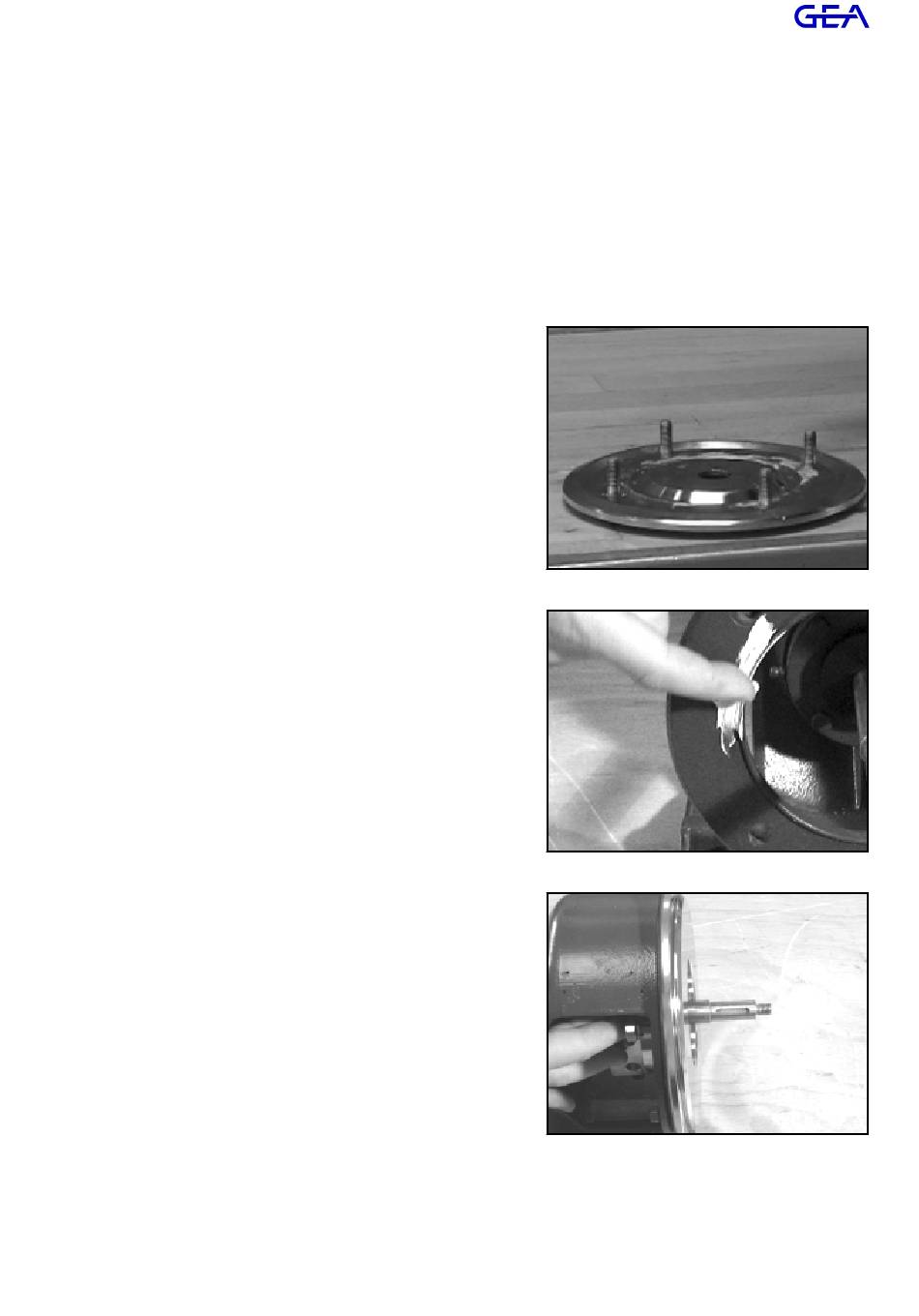

8.3.4 Monter le couvercle de carter

Responsabilité

●

Conditions

●

Outils

●

Appliquer sur le filetage des goujons fi-

letés (0902.00) du Loctite de type 243

et visser à la main (!) le couvercle de

carter (0161.00).

Graisser le siège du composant qui

jouxte le couvercle de carter (0161.00)

avec de la pâte Klüber UH1 96-402.

Raccorder le couvercle de carter

(0161.00) et la pièce de construction

avec les goujons (0902.02), les rondel-

les (0554.73) et les vis à tête hexago-

nale (0920.04). Respecter le couple in-

diqué à la page 3.4.3 Couples.

Le couvercle de carter est raccordé au support de palier.

BA.H2A.ADY.001 - FR

0000014899 - Rev001 - 15.03.2024

Technicien formé du client

Le support de palier est monté.

Clé de serrage

Loctite type 243

Pâte Klüber UH1 96-402
