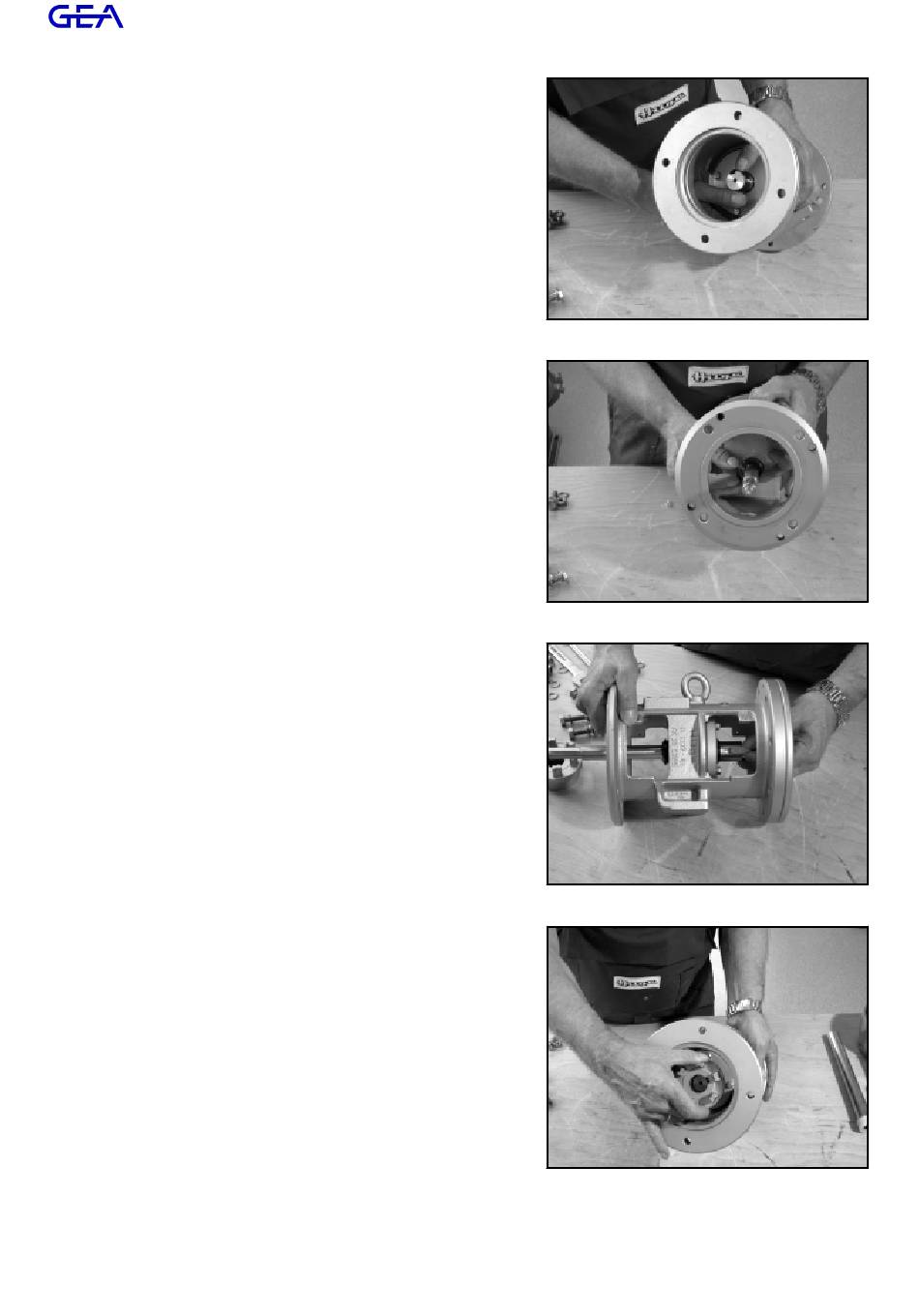

8.
Glisser le joint trapézoïdal (0507.05)
avec la lèvre d'étanchéité graissée sur
l'arbre (0211.00) de manière à ce que
la lèvre d'étanchéité se trouve sur le
couvercle de palier (0360.01).
9.
Glisser le joint trapézoïdal (0507.02)
avec la lèvre d'étanchéité graissée sur
l'arbre 0211.00 de manière à ce que
la lèvre d'étanchéité se trouve sur le
support de palier (0330.00).
10.
Mettre les clavettes (0940.01) dans
l'arbre (0211.00).
11.
Glisser
(0840.00) contre l'arbre (0211.00).
Copyright @ GEA Hilge
2024 - All rights reserved
la
moitié
d'accouplement
PUBLIC
Montage
79/124
BA.H2A.ADY.001 - FR
0000014899 - Rev001 - 15.03.2024
