Montage
112/124

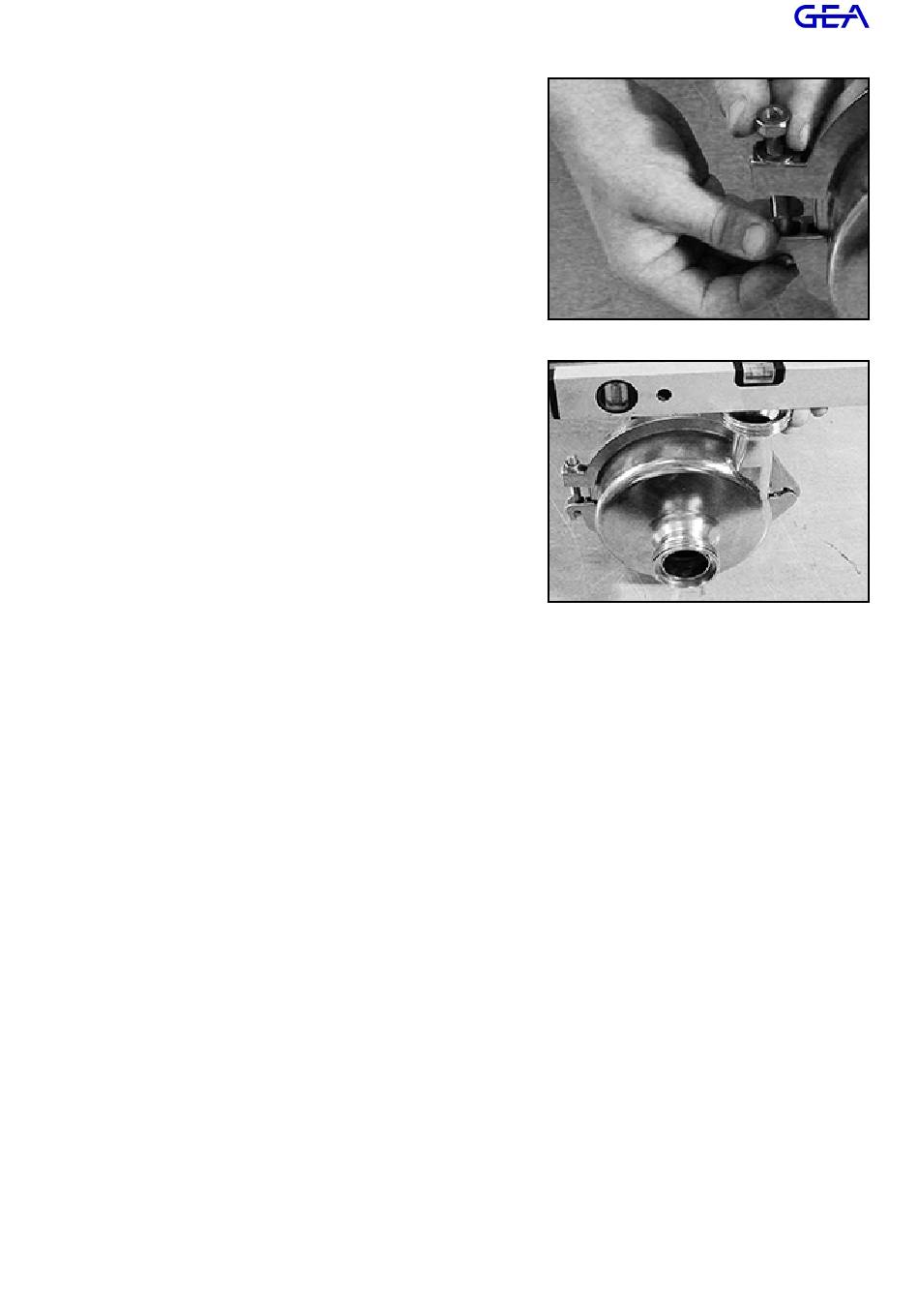

4.
Respecter les indications sur le collier
de serrage, monter le collier de ser-
rage supérieur et inférieur (0501.00 /
0501.01). Serrer la vis de raccorde-
ment (0905.00), la rondelle (0554.00)
et l'écrou hexagonal (0920.00) à la
main.
5.
Aligner le logement du joint (0103.00)
sur la tubulure de refoulement à l'aide
d'un niveau à bulle pour machine.
6.
Positionner correctement le collier de serrage à l'aide d'un marteau en plastique et
serrer l'écrou hexagonal (0920.00). Respecter les couples indiqués à la page 27.
Þ
Le corps de pompe KLM est monté.
