Monter la garniture mécanique en back-to-back
Responsabilité
●
Conditions
●
Outils
●
●
●
●
●
●
●
●
●
●
1.
Glisser la bague d'arrêt (0516.00) sur l'arbre (0211.00). Voir Installations des garni-
tures mécaniques doubles.
2.

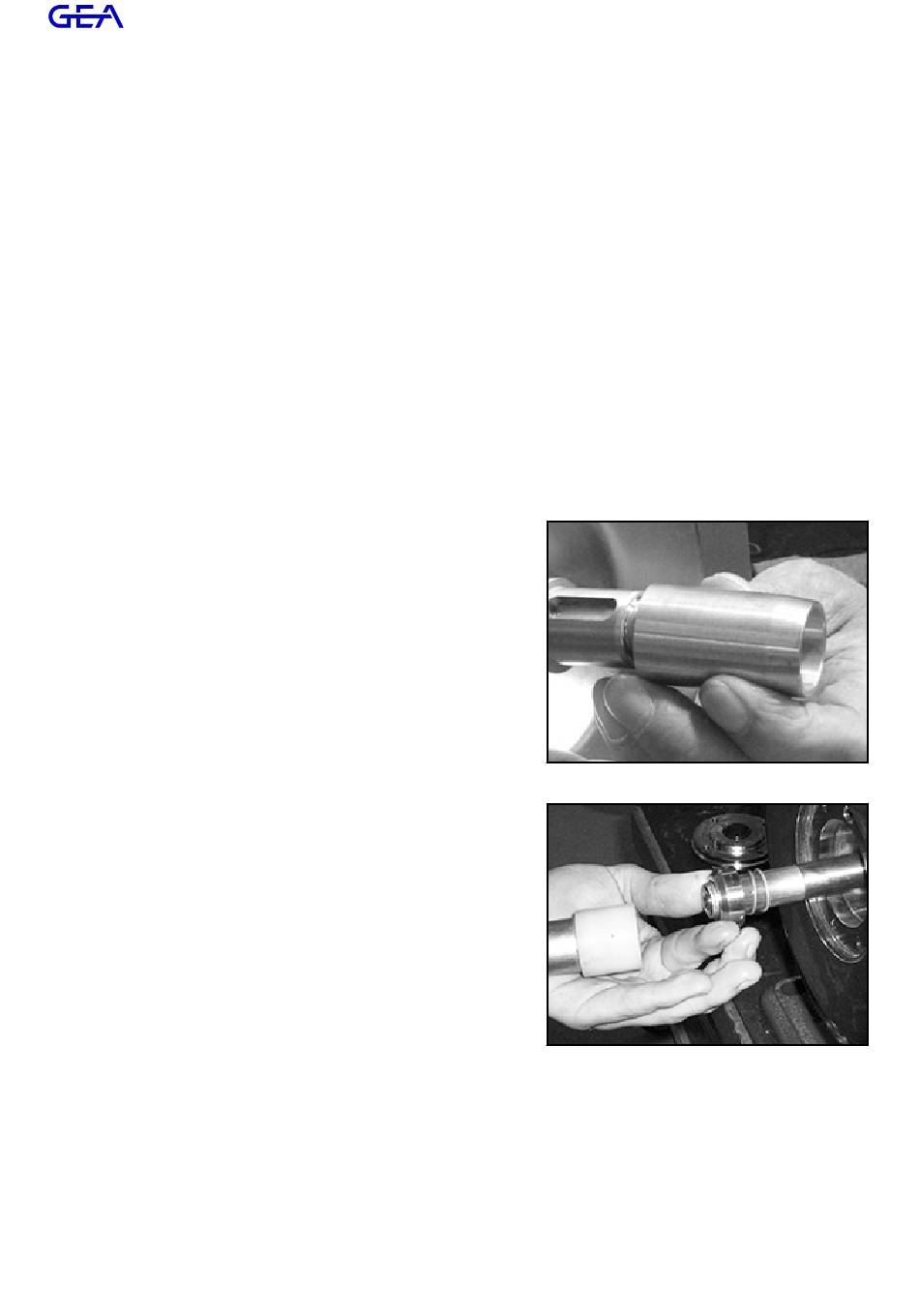

Humidifier la douille de montage avec
de l'eau propre et glisser sur le palier
d'arbre.
3.
Glisser l'unité rotative (bague coulis-
sante) de la garniture mécanique
(0433.00) à l'état assemblé avec la
douille de montage jusqu'à la butée
sur l'arbre (0211.00).
4.
Mettre l'anneau fixe (anneau opposé) de la garniture mécanique (0433.00) dans le
siège du couvercle d'étanchéité (0471.00).
Copyright @ GEA Hilge
2024 - All rights reserved
Technicien formé du client
La cartouche d'étanchéité et la garniture mécanique côté atmosphère sont mon-
tées.
Aides et outils du kit de montage GEA Hilge
Vaporisateur
Douille de montage en plastique
Douille de montage
Loctite type 243
Pâte Klüber UH1 96-402
Éjecteur
Clé Allen
Clé hexagonale avec embout de protection
Instrument de mesure
PUBLIC
Montage
105/124
BA.H2A.ADY.001 - FR
0000014899 - Rev001 - 15.03.2024
