Raccordement
7.3 Intégration au système
7.3.4 Raccordement du ventilateur
Versions du connecteur du ventilateur
Dans sa version à ventilation forcée, le 1FT2 est équipé d'un ventilateur raccordé à 24 V CC avec
un connecteur rond M12 à 5 pôles, codage A selon IEC 61076-2-101. La consommation
maximale du ventilateur est de 1,1 A avec une tension de 24 V CC (±10 %).
Le connecteur du ventilateur peut être orienté dans une plage donnée.
Des informations précises sur l'équipement des moteurs et les angles de torsion sont
disponibles au chapitre "Réorientation des connecteurs du moteur (Page 83)".
94

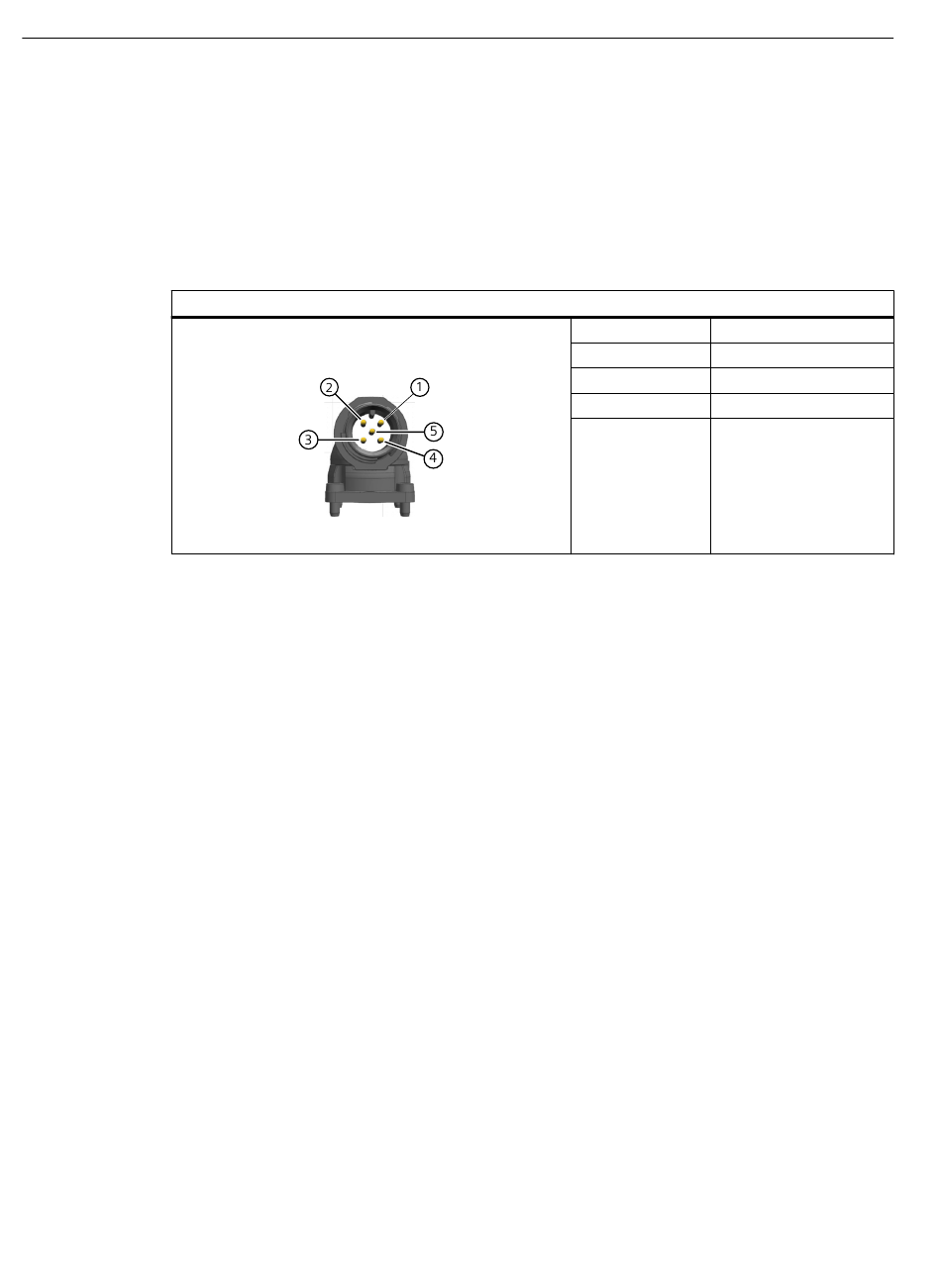

Connecteur du ventilateur M12, 5 pôles, codage A selon IEC 61076-2-101
1
2
3
4
5
Moteurs synchrones SIMOTICS S-1FT2 pour SINAMICS S120
Instructions de service, 12/2023, A5E50610821D AF
+ 24 V CC
-
GND
-
-
