Raccordement
7.3 Intégration au système

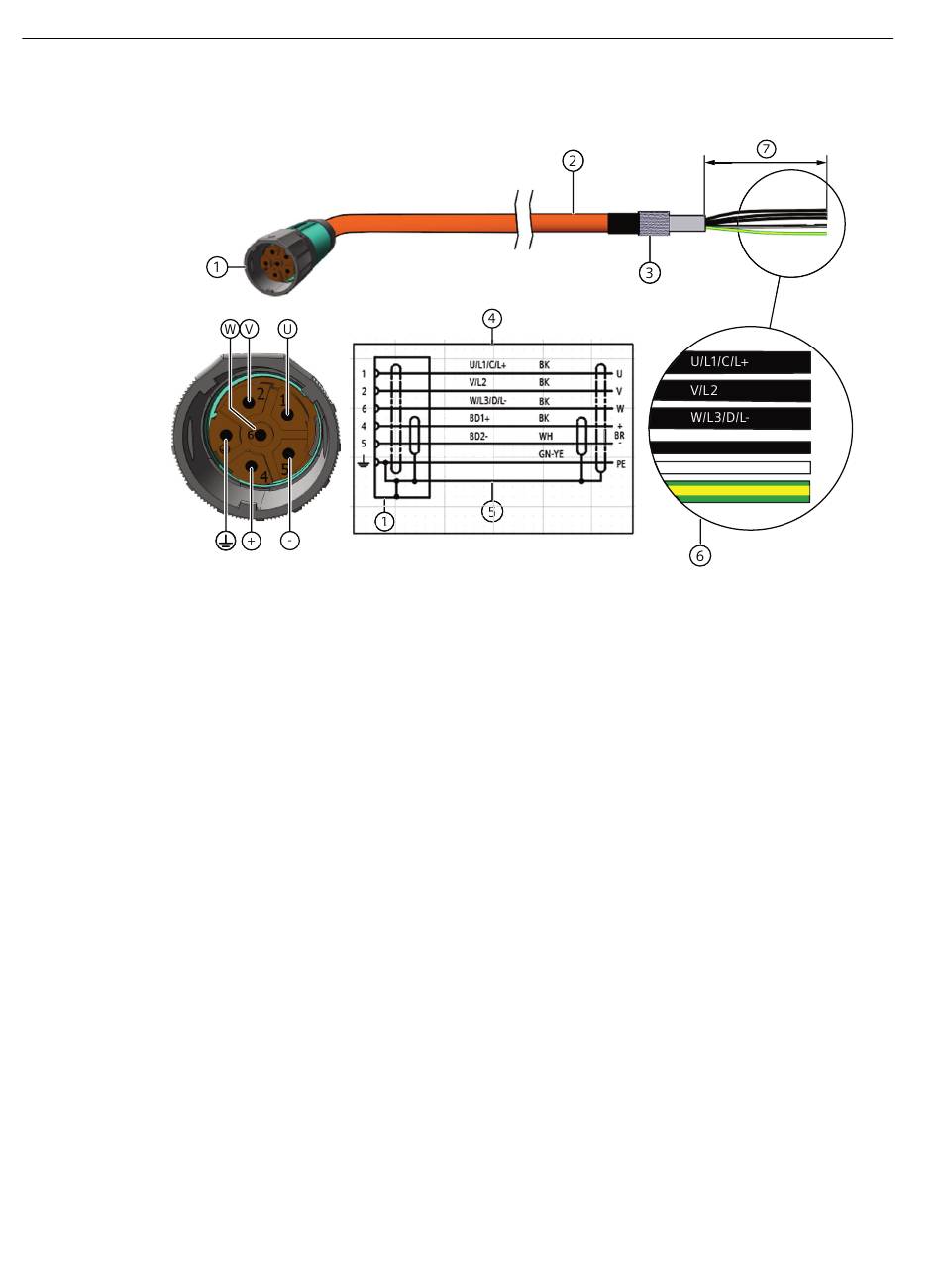

Pour taille de connecteur M23
1
2
3
4
5
6
7
Pour taille de connecteur M40
90
Connecteur SPEED CONNECT, taille M23
Câble MOTION CONNECT
Blindage de câble
Schéma de raccordement
U ; V ; W = câbles d'énergie, 1,5 mm
BD1+ et BD2- = câble de frein sans repérage, 1,5 mm
PE = conducteur de protection
Blindage de câble
Désignation des conducteurs
La longueur des extrémités de câble dépend du variateur sélectionné.
2 ou 2,5 mm 2 , blindage supplémentaire sur chaque câble
, blindage commun
2
