Raccordement
7.3 Intégration au système
7.3.3 Connexion de signaux
Version du connecteur de signaux
La connexion de signal de 1F☐2 s'effectue par un connecteur coaxial M17.
Les bornes du connecteur sont affectées de la manière suivante.
Les connecteurs de signaux peuvent être réorientés dans une plage limitée.
Plus d'informations sur les angles d'orientation, voir chapitre "Réorientation des connecteurs
du moteur (Page 83)".
92

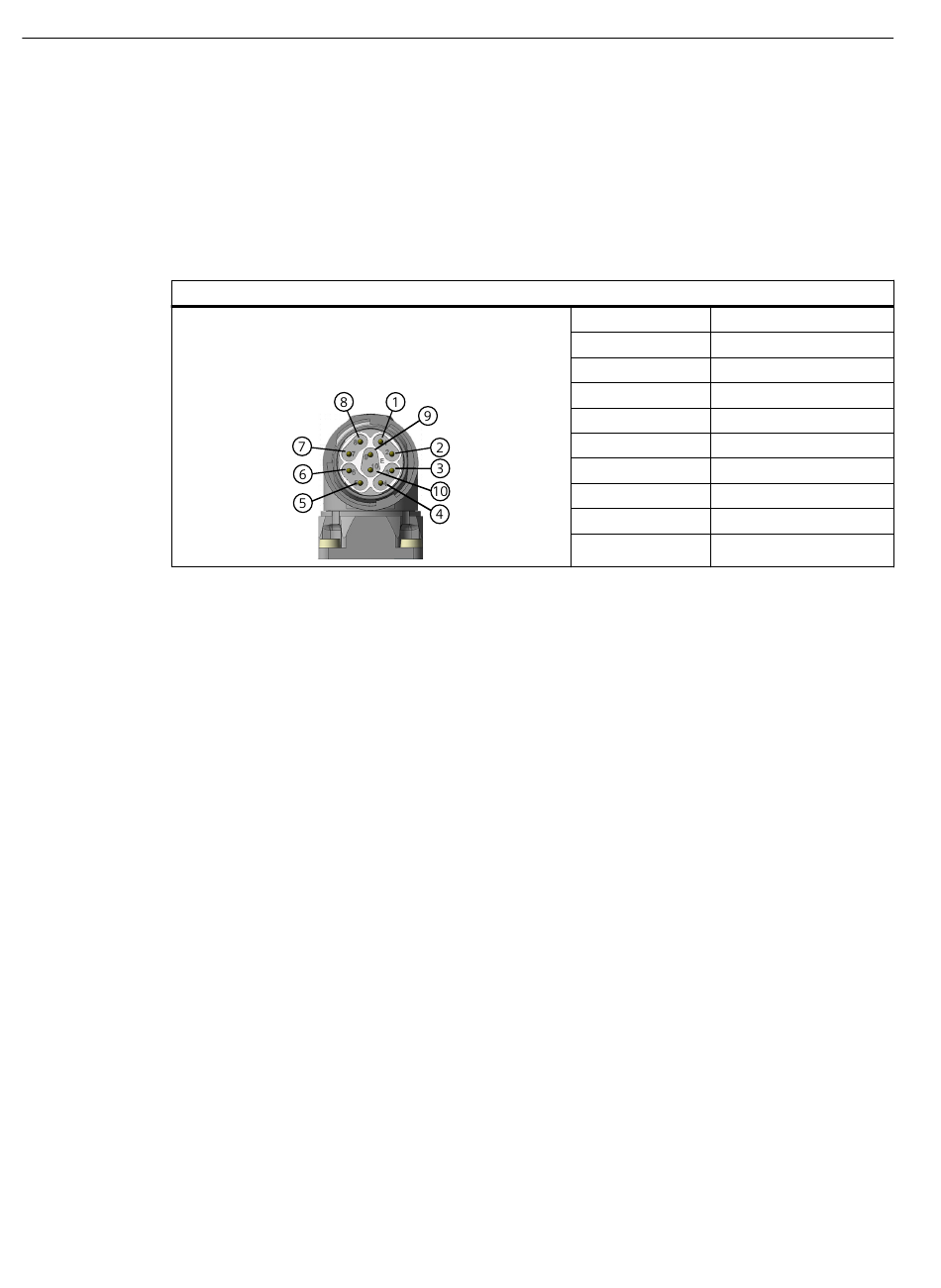

Connecteur de signaux M17 avec DRIVE-CLiQ
Moteurs synchrones SIMOTICS S-1FT2 pour SINAMICS S120
1
2
3
4
5
6
7
8
9
10
Instructions de service, 12/2023, A5E50610821D AF
TX-P
TX-N
-
-
RX-P
RX-N
-
-
24 V
0 V
