Schéma De L'image Projetée Et De La Distance De Projection - Panasonic Pt-Rz14K Manuel D'utilisation

Attention
f Avant l'installation, lisez les « Précautions d'emploi » (x page 19).
f Lorsque l'Objectif à focale fixe (N° de modèle : ET-D75LE95) est utilisé, installez le projecteur de sorte que son plan arrière soit parallèle à
l'écran, pour rendre l'image projetée rectangulaire.
La distorsion trapézoïdale verticale dans la plage modérée peut être corrigée avec le menu [POSITION] → [GÉOMÉTRIE] →
[CORRECTION DE TRAPÈZE] → [TRAPÈZE VERTICAL] (x page 124) même après l'installation du projecteur. Pour connaître la plage
corrigible, reportez-vous à la section « Plage de projection [GÉOMÉTRIE] » (x page 48).
f Ne pas utiliser le projecteur et un laser de forte puissance dans la même pièce. Les puces DLP peuvent être endommagées si un faisceau
laser rencontre la surface de l'objectif de projection.

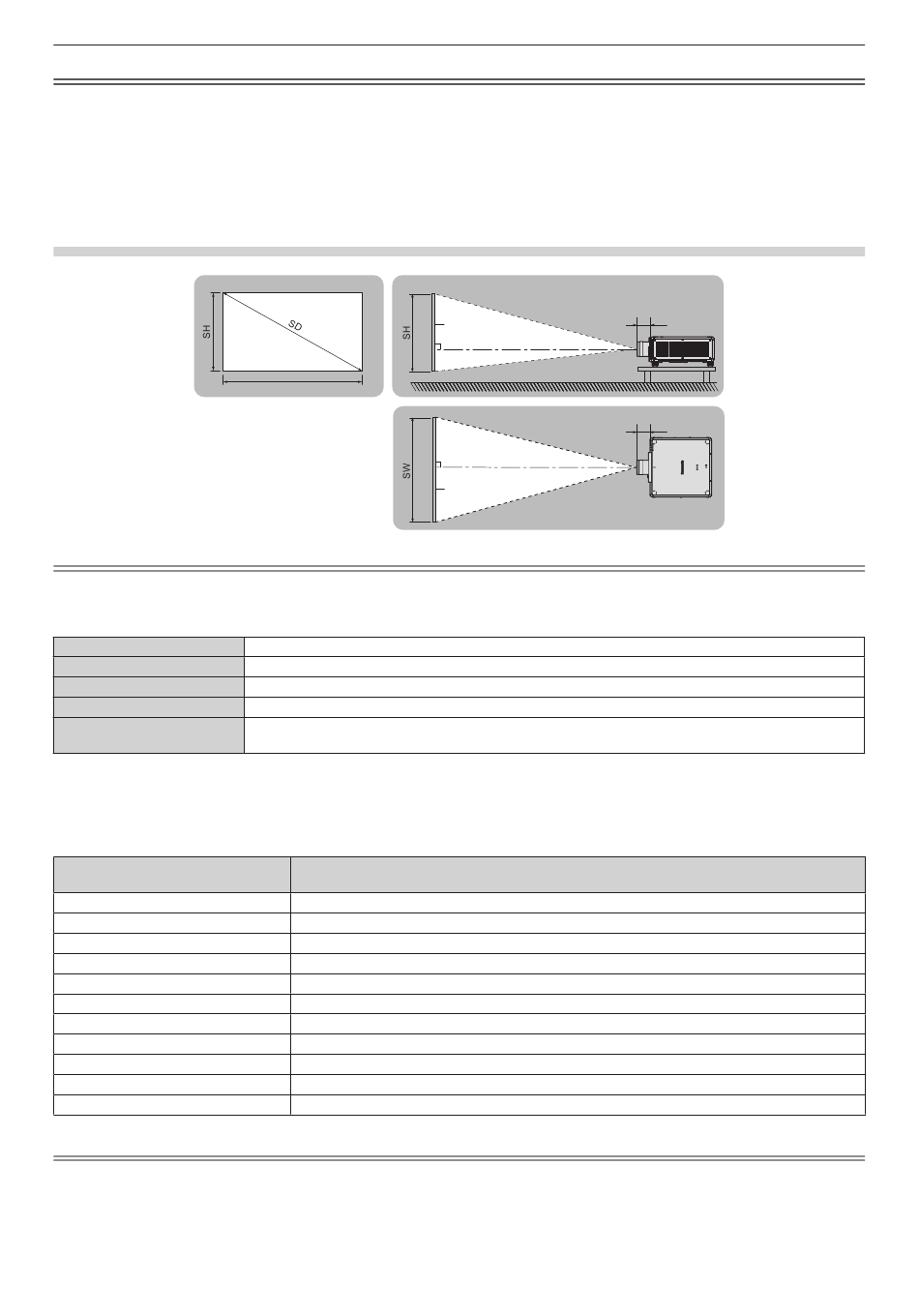

Schéma de l'image projetée et de la distance de projection
Remarque
f Cette illustration est créée en partant du principe que la position et la taille de l'image projetée ont été alignées afin de s'afficher en plein
écran.
f Cette illustration n'est pas à une échelle exacte.
SH
SW
SD
L (LW/LT)
*1 *2
L1
*1 Pour plus de détails sur la distance de projection, reportez-vous à la section « Formule de calcul de la distance de projection par rapport à l'objectif
de projection » (x page 55).
*2 LW : distance de projection minimale lorsque vous utilisez l'Objectif zoom
LT : distance de projection maximale lorsque vous utilisez l'Objectif zoom
N° de modèle de l'objectif de
projection
ET-D3LEW10
ET-D75LE10
ET-D3LES20/ET-D75LE20
ET-D3LET30
ET-D75LE30
ET-D3LET40
ET-D75LE40
ET-D3LEW50/ET-D75LE50
ET-D3LEW60/ET-D75LE6
ET-D3LET80/ET-D75LE8
ET-D3LEW300
Remarque
f Pour la plage de réglage de la position de l'image projetée avec le déplacement de l'objectif, reportez-vous à la section « Plage de
déplacement de l'objectif » (x page 95).
Chapitre 2 Mise en route — Installation
Image projetée
SW
Hauteur de l'image projetée
Largeur de l'image projetée
Taille de l'image projetée
Distance de projection (distance entre l'extrémité avant de l'objectif de projection et l'écran)
Dimension de la partie saillante de l'objectif (distance entre la surface avant du projecteur et l'extrémité
avant de l'objectif de projection)
Dimension de la partie saillante de l'objectif (L1) (valeur approximative)
Écran
L (LW/LT)
L (LW/LT)
Écran
0,211
0,126
0,122
0,179
0,122
0,135
0,124
0,204
0,213
0,263
0,272
L1
L1
(Unité : m)
