4.8

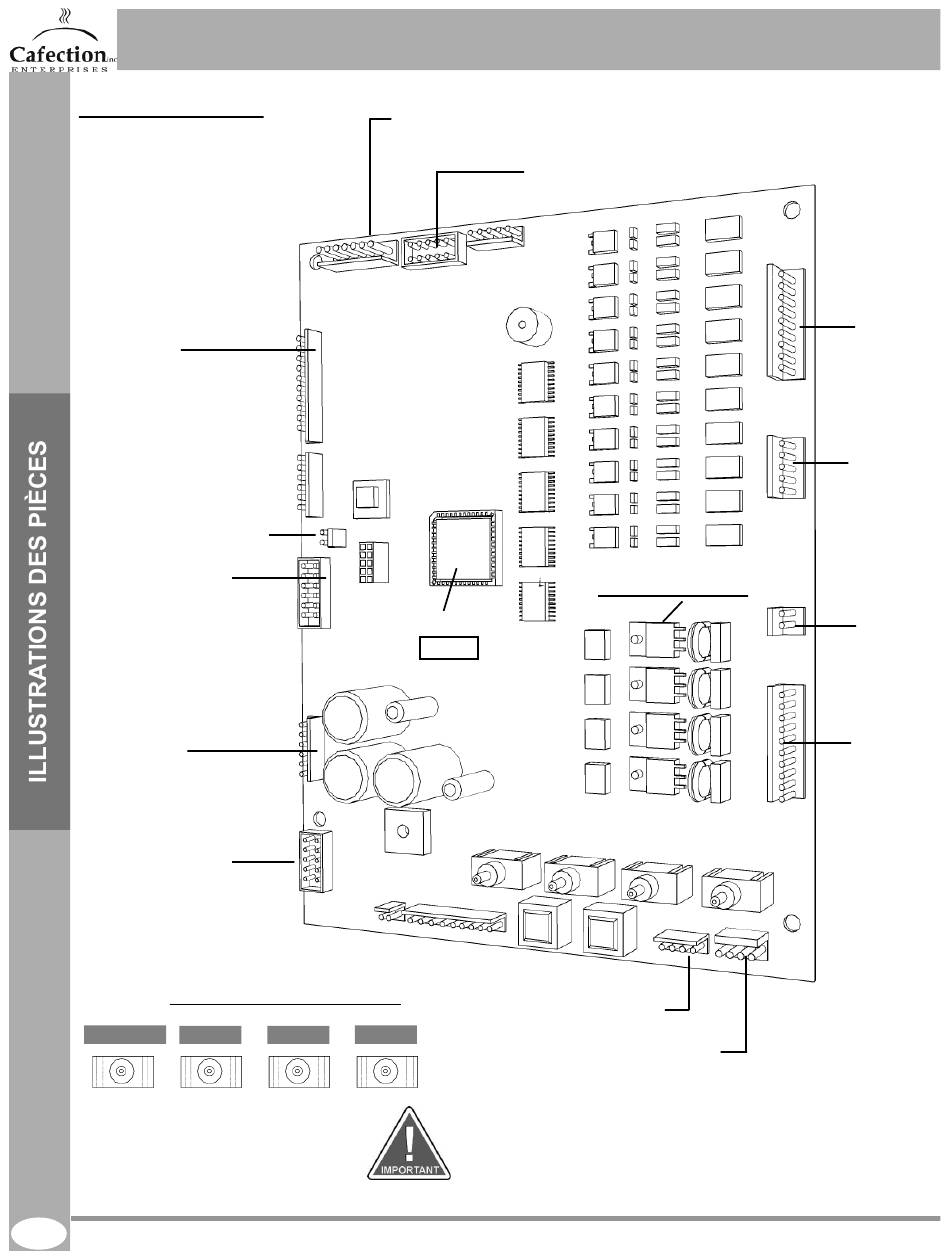

Carte principale
J10 -
Entrée numérique
J8 - LED
J24 -
Écran LCD
J16 -
Clavier de sélection
J14 - N/A
Identifi cation des interrupteurs
INFUSEUR
MODE GRATUIT
16
GUIDE D'ENTRETIEN ET D'INSTALLATION AVALON La Petite-X
J11 - MDB port - Monnayeur / Accepteur de billets
Réinitialisation
Carte EPROM
INGREDIENT
EAU
Expansion #2 - Panneau Thermostat
Zone Haut Voltage
SN #
J6 - 24V DC Sortie
J3 - 24V AC Entrée
Référence graphique uniquement. (Pas à l'échelle)
L'équipement doit obligatoirement être mis hors tension
avant l'entretretien des composantes de la carte
principale.
J18 - 24V
Sortie
J27 - 24V
Sortie
J12 - 120V
Entrée
J19 - 120V
Sortie
La Petite-X Révision C 02/2012
