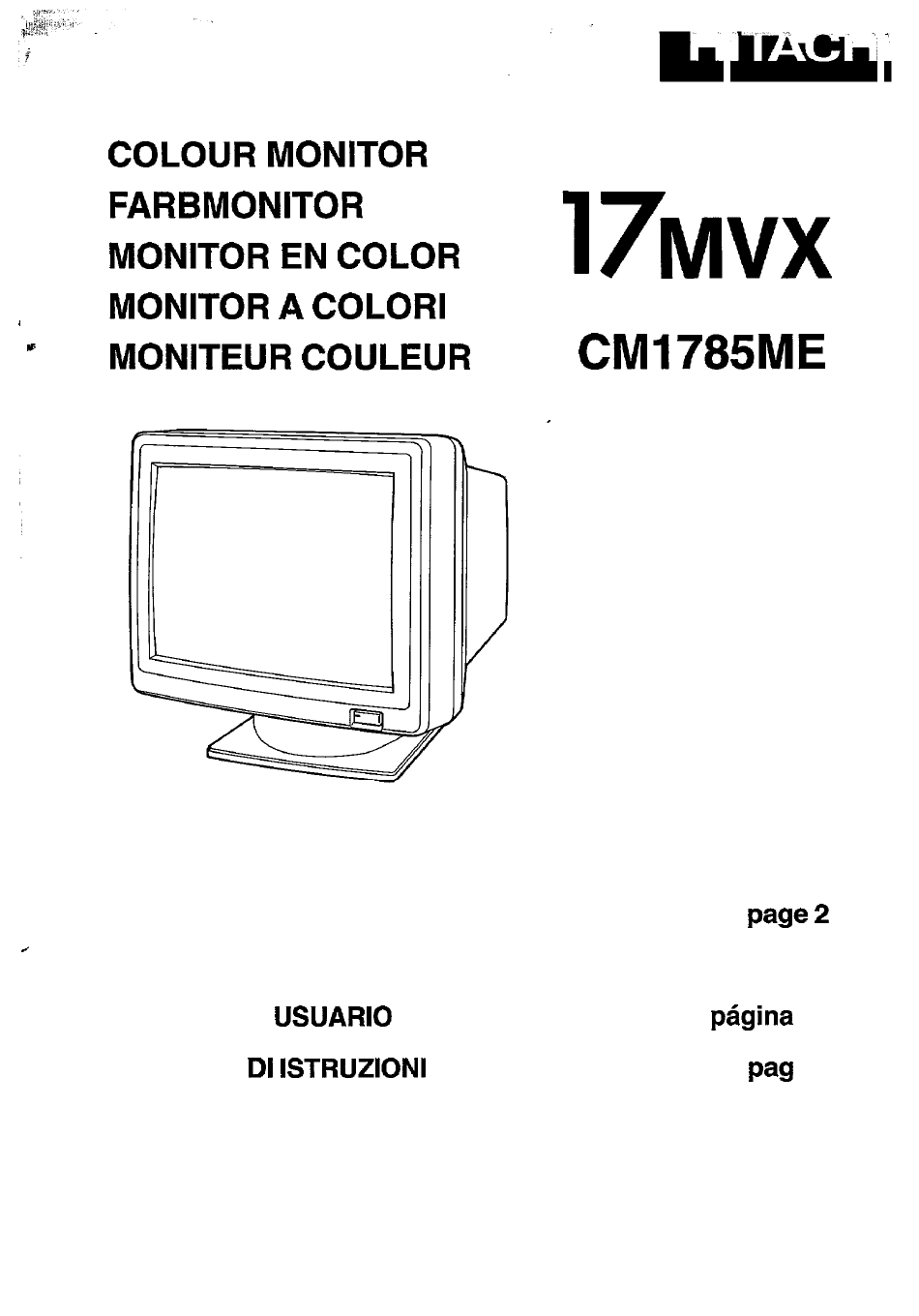

  • Page 1 USER MANUAL ............BEDIENUNGSANLEITUNG ........seite 12 MANUAL DE USUARIO .......... MANUALE DI ISTRUZIONI ........... MODE D’EMPLOI ............page 36...

  • Page 2: Caracttiristiques Do Principales

    Les caracteristiques suivantes se rapportent au moniteur couleur HITACHI CM1785ME. Balayage automatique entre 30 kHz et 64 kHz horizontalement et 50 Hz et 100 Hz verticalement. Vaste compatibilite avec les normes graphiques, VGA, XGA, 8514/A, Super VGA, Macintosh II Video Card, 1024 x 768,128O x 1024.

  • Page 3: Reconnaissance De Marque De Fabrique

    Moniteur couleur CM1785ME Guide d’utilisation TABLE DES MATIkRES MESURES DE PRkCAUTIONS ........MODE D’UTILISATION IMPLANTATION DES COMlMAND ES UTILISATEUR, CONNFXIONS ET INDICATEURS ......... INSTALLATION ............FICHE TECHNIQUES ............ RECONNAISSANCE DE MARQUE DE FABRIQUE IBM PC, PC/XT, PC/AT, Personal Systemsl2, VGA et 8514/A sont les marques dbposbes de la firme International Business Machines Corporation.

  • Page 4: Mesures De Prlbautions

    PRENDRE GARDE AU-X CHAMPS MAGNlkTIQUES NE LAISSER aucun aimant, enceinte acoustique, lecteur de disquette d’ordinateur ou toute autre source magnetique pres de l’appareil. Un champ magnetique peut engendrer des deformations chromatiques ou meme une distorsion des representations graphiques. Mode d’emploi 38 CM1785ME...

  • Page 5: Implantation Des Command Es Utilisateur, Connexions Et Indicateurs

    IMPLANTATION DES COMMAND ES UTILISATEUR, CONNEXIONS ET INDICATEURS 1. Interrupteur d’alimentation : Mise sous tension et mise a l’arret. 2. Interrupteur de demagnetisation : Commande la demagnetisation. 3. Reglage du contraste : Ajuste la luminosite du premier- plan. 4. Reglage de la luminosite : Ajuste la luminosite du fond.
  • Page 6 Brancher le jeu de connecteurs BNC. Connecteurs BNC : Raccorder des cables coaxiaux a double blindage au connecteur BNC au niveau du moniteur couleur. Ce moniteur couleur est muni de cinq (5) connecteurs d’entree BNC, mais le nombre de cables Mode d’emploi 40 CM1785ME...
  • Page 7 requis depend de la sortie de signal de synchronisation de la carte graphique utilisee. (1) Signal de synchronisation : Trois (3) cables sur le signal du vert : Quatre (4) cables Signal &pare H, V : Cinq (5) cables Si la carte graphique fournit plus dune sorte de signal de synchronisation, utiliser un moins grand nombre de cables.

  • Page 8: Affectation Des Broches De Connecteur

    Le CM1785ME est compatible avec la plupart des cartes graphiques a sortie analogique disponibles pour les ordinateurs PC, PC/XT, PC/AT, AFFECTATION DES BROCHES DE CONNECTEUR moniteur couleur. 11s apparaissent dans l’ordre suivant de la gauche vers la droite. (2) Vert video (signal de synchronisation...
  • Page 9 Tube cathodique Tube de 17 (16 V) pouces en diagonal, pitch de 0,28 mm, Fond noir, traitement silice, Faible remanence d’image. Signal dent&e Video : 0,7 Vp-p, analogique Synchronisation : H, V &par&s ou H/V composite, niveau TTL ou synchronisation sur le vert a 0,3 Vp-p.
