IMPORTANT : Ne coupez pas ou ne modifiez pas la longueur des câbles électriques ou de signal !
I
Les raccordements avec le capteur doivent être effectués à l'aide du câble fourni par McCrometer pour cet
usage précis. Ne remplacez pas le câble fourni par d'autres types de câble, même sur de courtes distances.
Pour les réparations ou pour rallonger le câble, il est nécessaire de remplacer l'intégralité du câble reliant la
capteur au convertisseur. (Consultez le fabricant pour obtenir un câble de rechange.)
5 .3

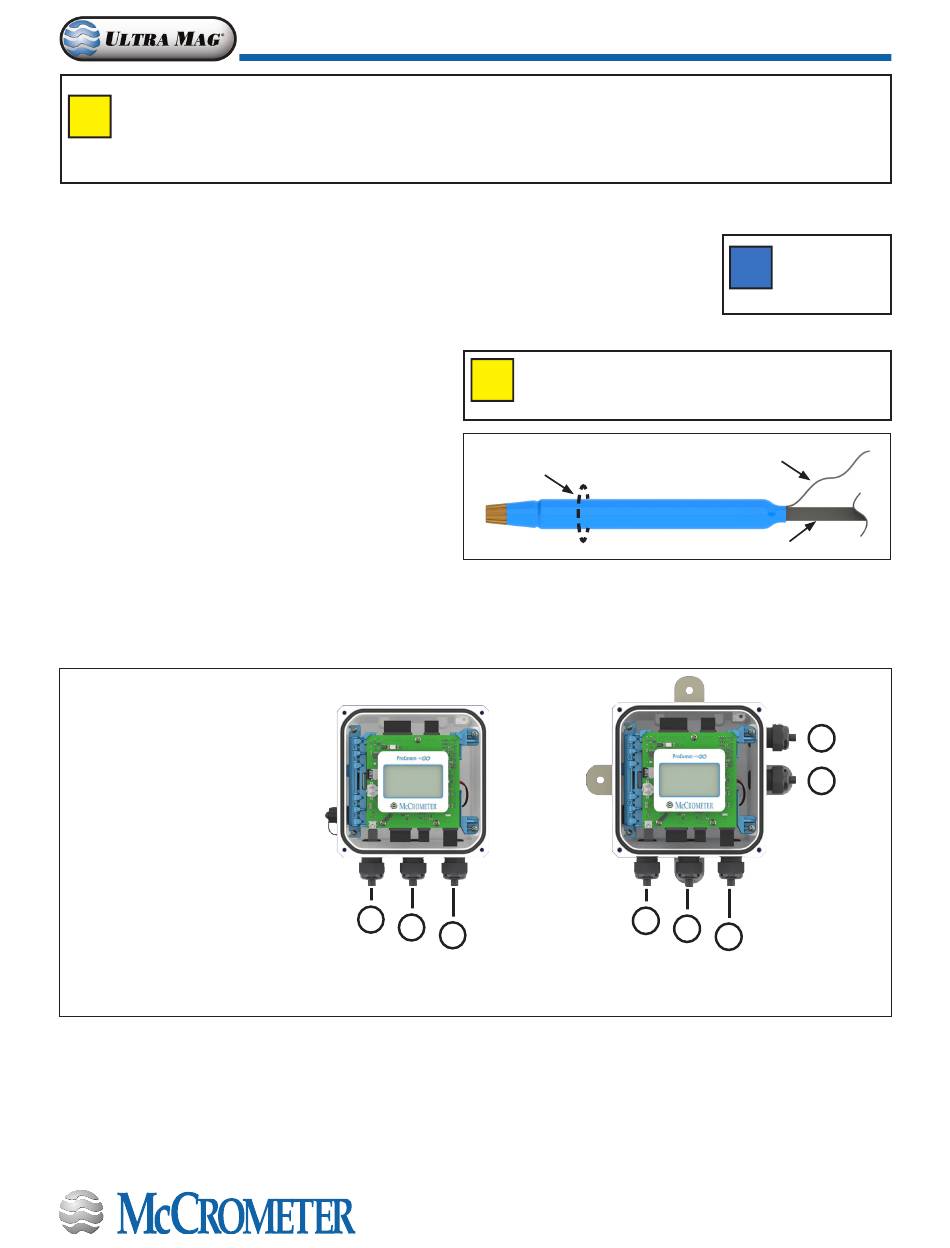

Traction du câble du capteur à travers le conduit électrique
Il est primordial de protéger l'extrémité du câble du capteur pendant sa traction à travers
un conduit. De l'eau peut s'accumuler dans les parties basses du conduit. Lorsque vous tirez
le câble à travers le conduit, utilisez toujours le revêtement de câble, ou autre méthode
similaire, pour rendre l'extrémité du câble étanche à l'eau (voir Figure 12). Cela assure le
fonctionnement correct du débitmètre.
1.
Nouer une corde ou un serpent de câbles autour
du centre du revêtement de câble.
2.
Tirez doucement sur la corde ou l'amorce de câble
jusqu'à ce que l'extrémité du câble du capteur
sorte du conduit.
3.
Amenez l'extrémité du câble au convertisseur. Si
nécessaire, attachez le câble afin qu'il ne retombe
pas dans le circuit.
4.
Retirez le revêtement de câble en tirant sur le fil
de déchirure. Le revêtement de câble se retire
(jetez-le).
5 .4
Attribution des presse-étoupes aux faisceaux de câblage
Affectation de port
1 - Sorties
2 - Sorties
3 - Alimentation
4 - Bobines
5 - Électrodes
INSTALLATION DU CONVERTISSEUR DE MONTAGE À DISTANCE
1
2
Figure 13 . Vue du montage pour
débitmètre
I
ATTENTION : Ne coupez pas le revêtement de câble.
Cela peut endommager le câble du capteur et avoir
un effet néfaste sur l'étalonnage du débitmètre.
Fixer une corde ou un serpent à cet
endroit du revêtement de câble
Revêtement de câble
Figure 12 . Revêtement de câble
3
Figure 14 . Vue du montage
Page 7
Le revêtement
NOTE
de câble n'est
pas fourni.
Fil de déchirure
Câble du capteur
4
5
1
2
3
distant
30126-70 Rév. 1.3 | 14MAR2023
