2 . Mise à la terre du capteur pour les débitmètres dans un environnement électriquement bruyant
S'il y a du bruit électrique dans la colonne de fluide ou du courant électrique dans le tuyau, il peut être minimisé ou éliminé à
l'aide d'anneaux de mise à la terre ou en mettant la conduite à la terre. Cela s'applique aux débitmètres couplés à des tuyaux
conducteurs non revêtus.
Raccordez le fil de calibre 12 fourni ou équivalent à la cosse de terre du capteur. Branchez ensuite la cosse de mise à la terre
du capteur à un point de mise à la terre. (Figure 27)
Ensuite, connectez les deux sections de tuyau correspondantes avec un fil de calibre 12 ou équivalent et connectez-les
toutes deux à la terre. L'Ultra Mag doit être isolé électriquement du pipeline.
Fil de terre de calibre 12 fixé
aux brides correspondantes
Cosse de
mise à la
terre du
capteur

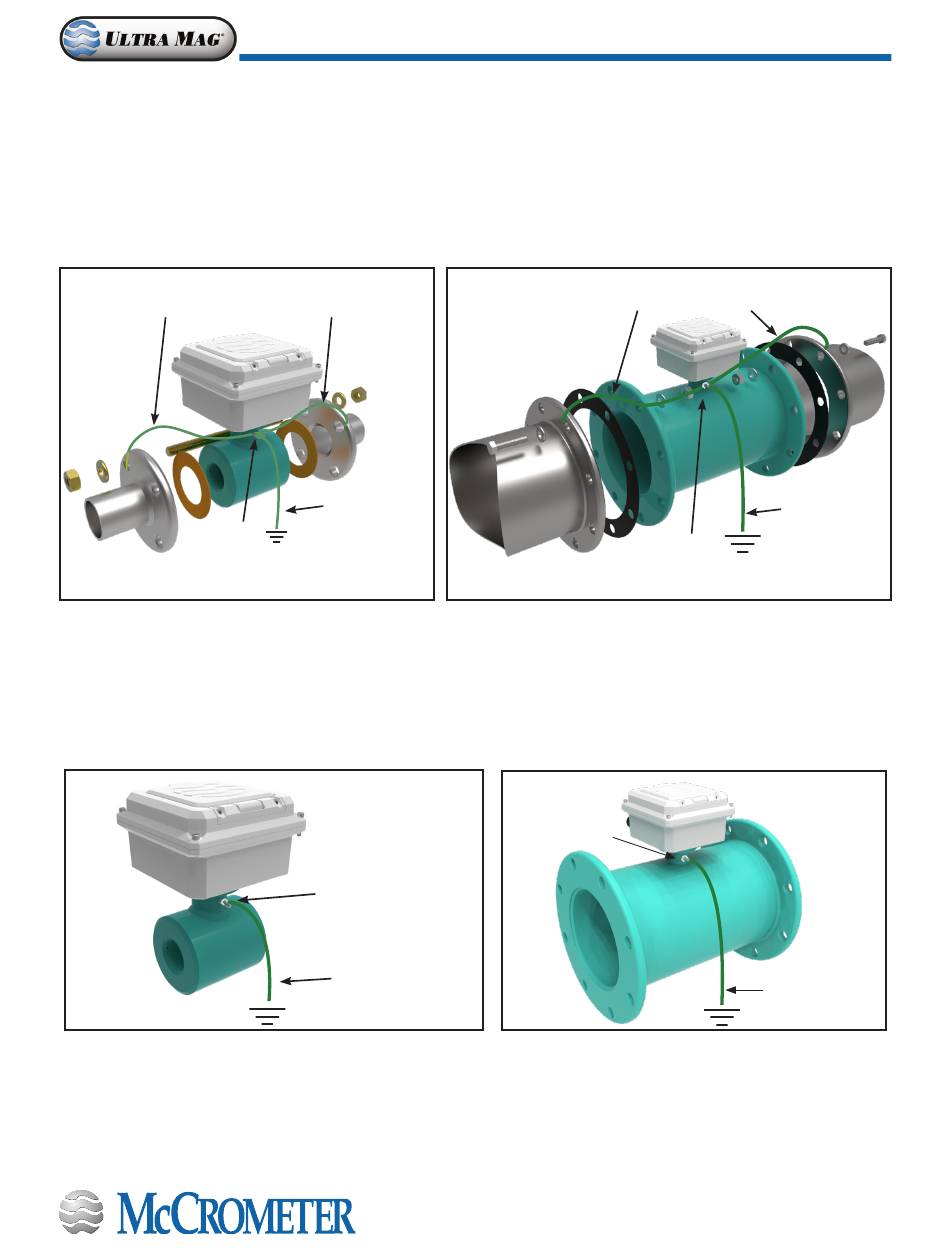

Figure 27 . Mise à la terre du capteur pour les débitmètres dans un environnement
3 . Mise à la terre du capteur pour les débitmètres avec un bruit de terre minimal
Raccordez le fil de calibre 12 fourni ou équivalent à la cosse de terre du capteur. Connectez ensuite cette cosse de terre du
capteur à un point de terre. (Figure 28)
Figure 28 . Mise à la terre du capteur pour les débitmètres avec un bruit de terre minimal
MISE À LA TERRE ET INTERFÉRENCES ÉLECTRIQUES
Fil de terre de
calibre 12 à la
terre
électriquement bruyant
Cosse de mise
à la terre du
capteur
Fil de terre de
calibre 12 à la
terre
Page 17
Fil de terre de calibre 12 fixé
aux brides correspondantes
Cosse de mise
à la terre du
capteur
Cosse de mise
à la terre du
capteur
Fil de terre de
calibre 12 à la
terre
Fil de terre de
calibre 12 à la
terre
30126-70 Rév. 1.3 | 14MAR2023
