I
IMPORTANT : Vérifiez que les numéros de série du débitmètre sur le convertisseur et sur le capteur sont
identiques. Si les numéros de série sont différents, veuillez contacter l'usine avant de poursuivre l'installation.

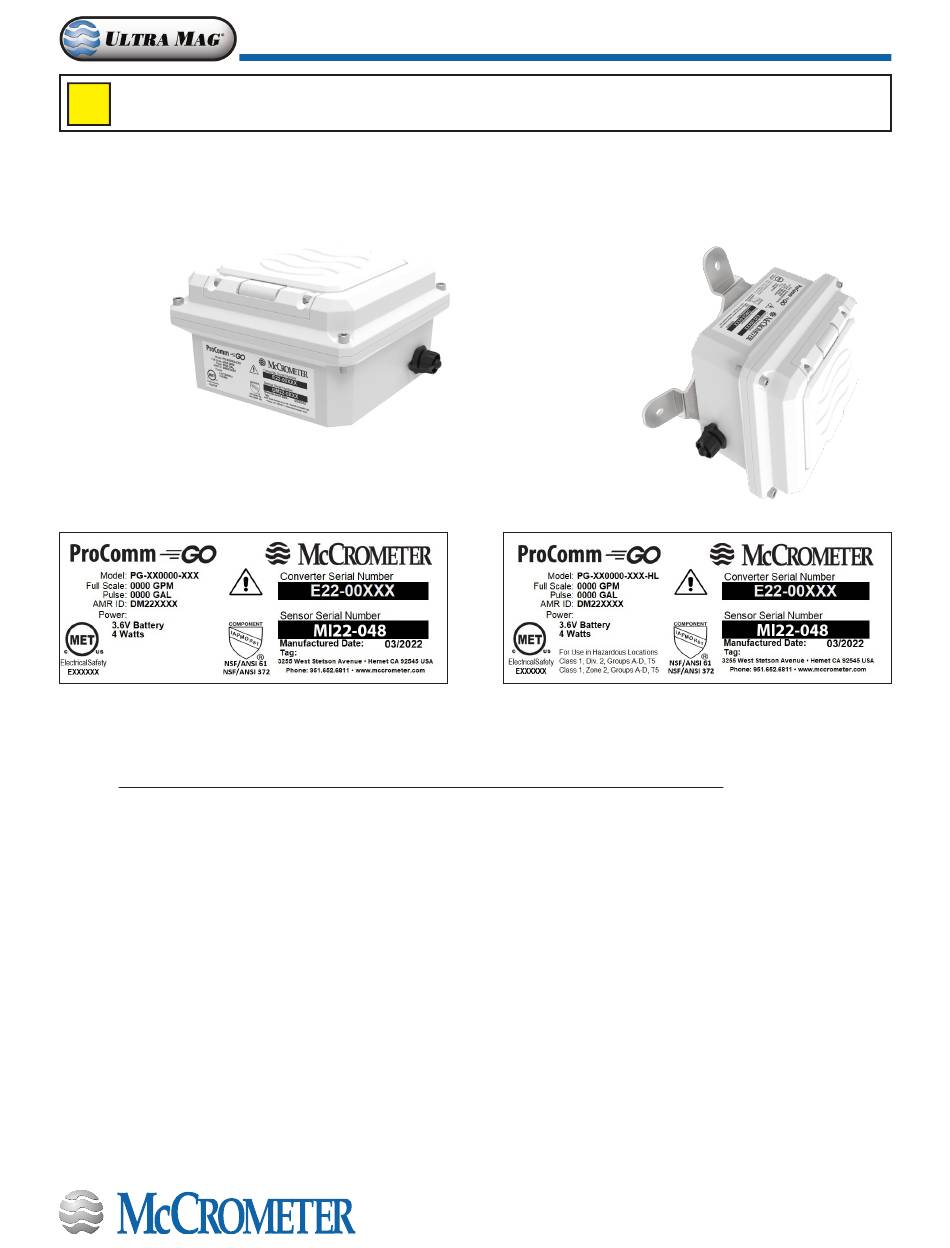

L'étiquette du numéro de série est située sur le côté ou le dessus du convertisseur (Figure 2). L'étiquette sur le côté du
convertisseur comprend le numéro du modèle du convertisseur, le numéro de série du convertisseur et le numéro de série
du débitmètre. Des exemples sont présentés ci-dessous (Figure 3 et Figure 4).
Convertisseur de
montage sur débitmètre
Figure 2. Emplacements des étiquettes de numéro de série pour
les convertisseurs à montage sur débitmètre et à distance
Figure 3. Étiquette de numéro de
série pour modèle standard
3 .0 PRÉPARATION POUR UNE NOUVELLE INSTALLATION
3 .1
Emplacement du capteur
Le tuyau adjacent doit être correctement soutenu et la zone autour du capteur doit fournir un drainage suffisant pour
éviter d'inonder le convertisseur ou les conduits. L'emplacement choisi doit fournir de l'espace pour lire l'écran et être
exempt de bruits électriques agressifs provenant d'équipements adjacents, de câbles, de RFI ou d'EMI.
3 .2
Emplacement du convertisseur de montage à distance
Le convertisseur de signal peut être installé à l'emplacement souhaité à condition que l'accès libre soit disponible pour
permettre à l'affichage d'être visualisé comme requis. L'unité peut être montée au mur ou sur panneau avec des fixations
à maçonnerie ou des écrous et boulons respectivement via les trous de fixation fournis. La distance maximale entre le
débitmètre et le convertisseur est de 762 cm (25 pieds). Pour les applications avec des longueurs étendues, consultez
l'usine.
3 .3
Exigences relatives à la conduite
Le débitmètre doit être situé à une distance minimale avant et après les perturbations de débit, telles que les coudes,
les pompes, les vannes partiellement ouvertes et les changements de diamètre de tuyau. Le débit inégal créé par ces
obstructions peut varier selon les systèmes. Les recommandations d'installation suivantes doivent être suivies (voir la
Figure 5 pour les schémas d'installation) :
PRÉPARATION POUR UNE NOUVELLE INSTALLATION
Page 3
Convertisseur de
montage à distance
Figure 4 . Étiquette de numéro de série
pour le modèle en zone dangereuse
30126-70 Rév. 1.3 | 14MAR2023
