7 .5
Boucle de courant 4-20 mA
Type de sortie : boucle de courant 4-20 mA
Alimentation
Isolated
isolée
power supply
9-30 V CC
9-30 VDC
Instrument
Instrument
7 .6
Câble de sortie d'impulsion (en option)
Le câble contient le câblage pour la sortie d'impulsion 1 et la sortie d'impulsion 2. (Figure 23 et Figure 24)
(+)
(-)
(-)
Mise à la terre
Ground
(+)

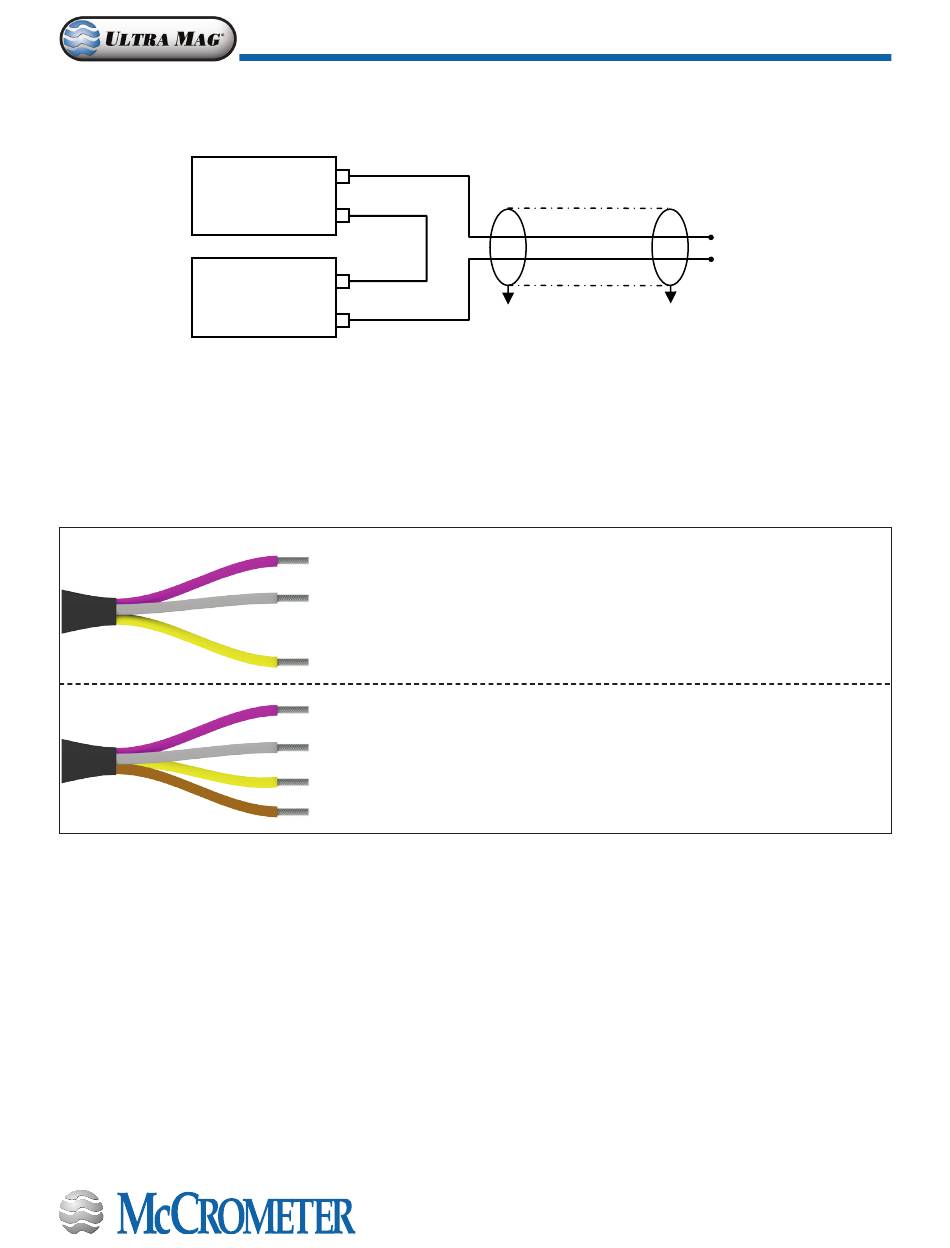

Figure 22 . Boucle de courant 4-20 mA
Rose
+ Sortie d'impulsion 2 (positif )
Gris
+ Sortie d'impulsion 1 (positif )
Jaune
- Sortie d'impulsion 1 et 2 (négatif )
Rose
+ Sortie d'impulsion 2 (positif )
Gris
+ Sortie d'impulsion 1 (positif )
Jaune
- Sortie d'impulsion 1 (négatif )
Marron - Sortie d'impulsion 2 (négatif )
Page 13
CONNEXION PAR CÂBLE EXTERNE
Vert
Blanc
Mise à la terre
Ground
Figure 23 . Schéma de couleurs
de câblage du câble de sortie
d'impulsion à connexion rapide
(en option)
Figure 24 . Schéma de
couleurs de câblage du câble
de sortie d'impulsion câblé
(en option)
Green
White
30126-70 Rév. 1.3 | 14MAR2023
