6 .3
Branchement optionnel du Smart Output
Le convertisseur est livré pré-câblé et il est doté
d'une interconnexion qui se connecte aisément à
la plupart des émetteurs-récepteurs AMI. Lorsque
les dispositifs d'interconnexion ne sont pas
compatibles mécaniquement ou que des câblages
non standard sont en place, l'installateur peut
choisir de débrancher le connecteur de l'extrémité
du câble d'interface du convertisseur, puis
d'effectuer une connexion directe via le tableau de
câblage ci-dessous. (Figure 17)
•
Les signaux et les couleurs de fil associées au
câble d'interface McCrometer SmartOutput™
sont identifiés ensemble dans la rangée
supérieure du tableau, sur la droite.
•
Pour chaque fournisseur AMI compatible,
les couleurs de fil d'émetteurs-récepteurs
correspondantes sont identifiées dans les
colonnes situées sous la rangée supérieure.
7 .0 CONNEXION PAR CÂBLE EXTERNE
7 .1
Connexions du presse-étoupe
Alimentation 10 - 35 V CC/Sortie 4-20 mA et sortie
impulsionnelle
Le débitmètre dispose d'un port dédié et de deux ports optionnels à
l'arrière du boîtier électronique. Le port dédié (centre) est utilisé pour
télécharger les informations de l'enregistreur de données ou pour
l'entretien et le dépannage du débitmètre. Les deux ports en option sont
destinés à :
1.
Alimentation 10-35 V CC et sortie 4-20 mA en option
2.
Sorties d'impulsion en option (volume de débit et alarmes)
3.
Sortie AMI
4.
Alimentation 100-240 V CA
Le débitmètre est configuré en usine pour les sorties optionnelles et
demandé par le client au moment de la commande. Les câbles externes
se fixent à travers un presse-étoupe permanent (standard, Figure 18) ou
à travers un connecteur étanche de type verrouillage à vis (option de
connexion rapide, Figure 19 - voir la section suivante).
CONNEXION PAR CÂBLE EXTERNE
Sensus
Itron
31
Noir
Vert
32
Rouge
Noir
33
Vert
Rouge

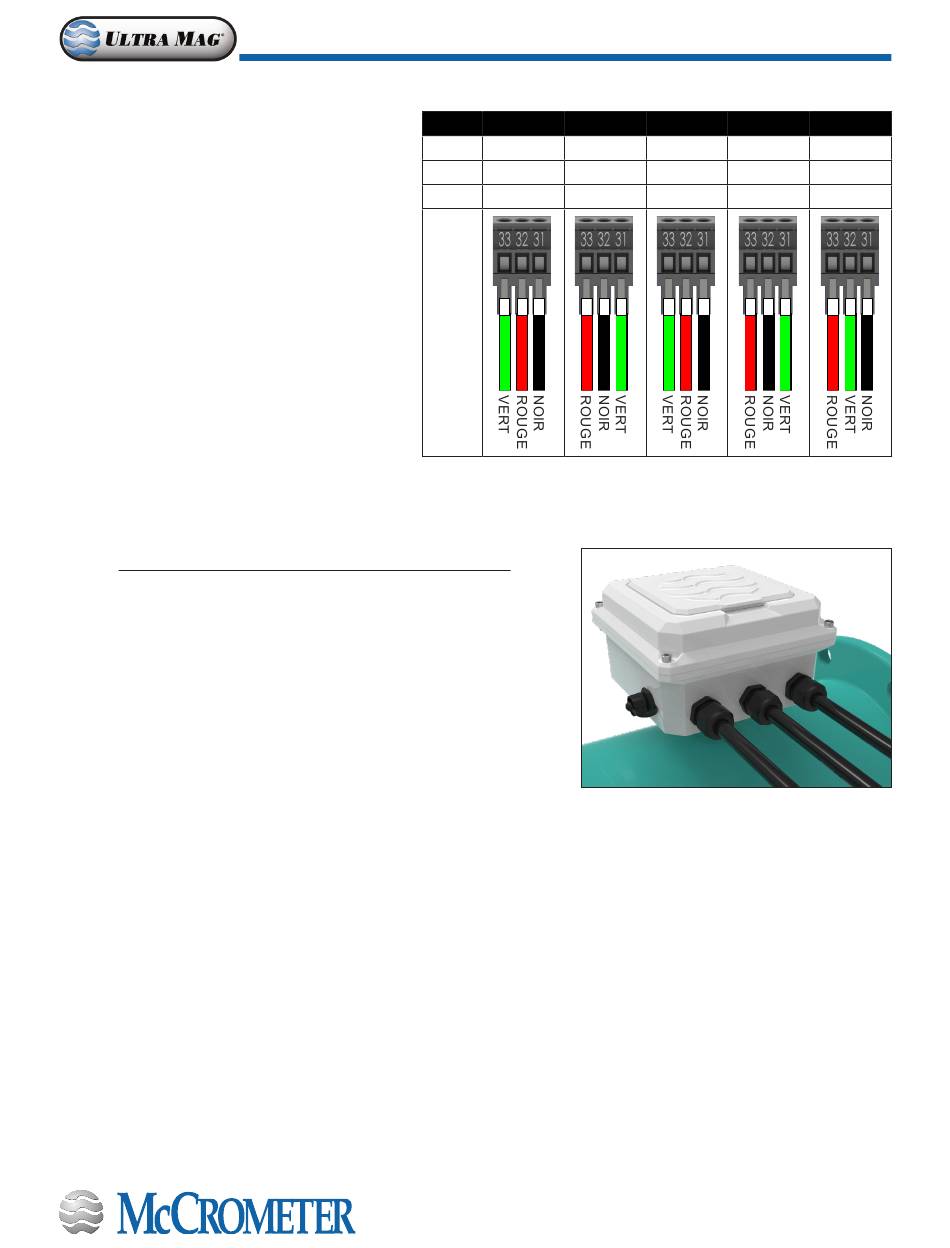

Figure 17 . Brochage de l'interface AMI
Figure 18 . Presse-étoupe standard
Page 10
Badger
Neptune
Elster
Noir
Vert
Noir
Rouge
Noir
Vert
Vert
Rouge
Rouge
30126-70 Rév. 1.3 | 14MAR2023
