Taille du
En amont
débitmètre
2 po et 3 po
4 po et plus
3 .4

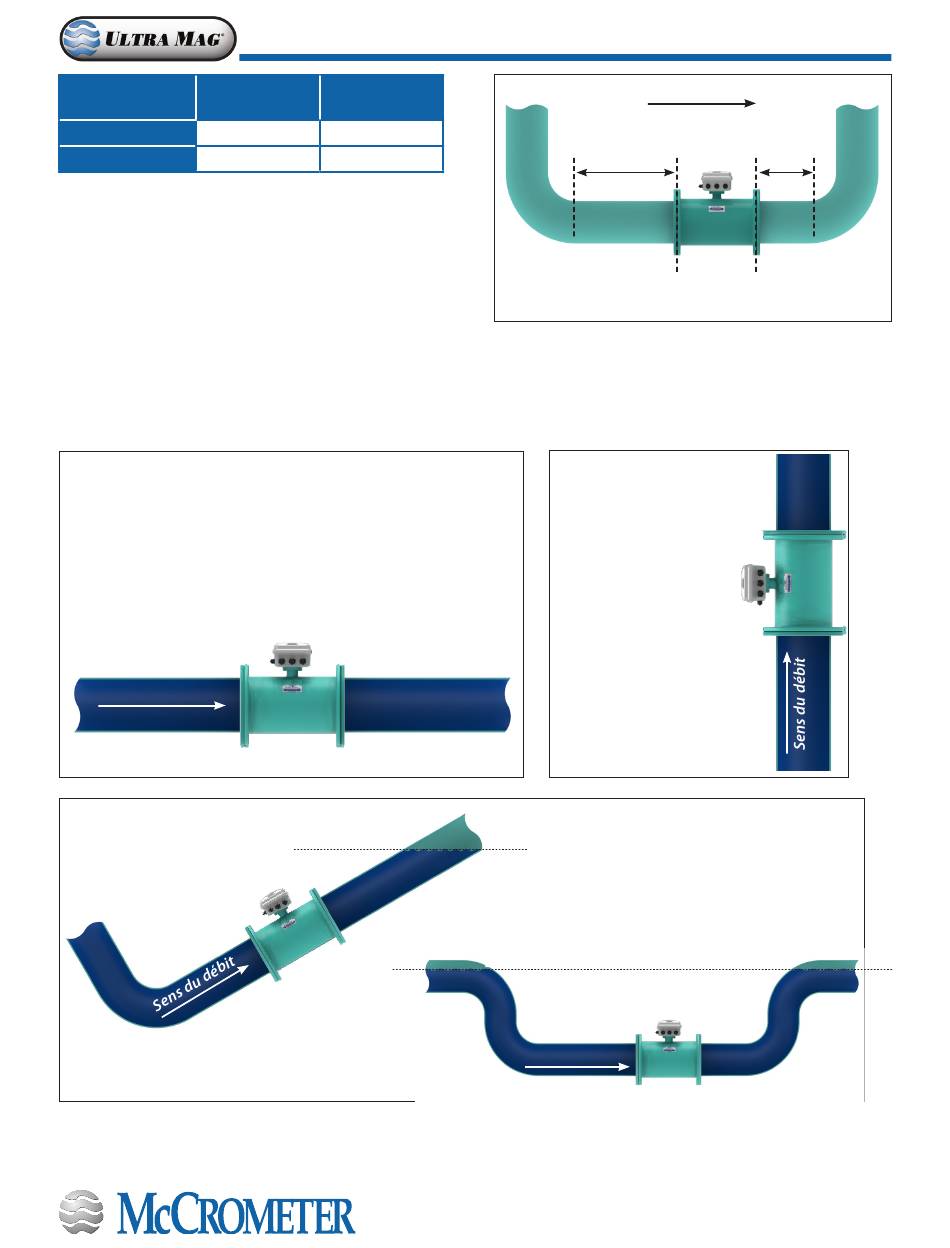

Positionnement et orientation du capteur
Les recommandations d'installation suivantes doivent être suivies (voir la Figure 6 pour les schémas d'installation) :
Installation horizontale
Dans les conduites horizontales, le débitmètre doit être installé
de manière à ce que la boîte de jonction soit verticale, en
s'assurant que les électrodes sont positionnées de manière à
empêcher le revêtement par les sédiments ou la perte de contact
des électrodes due aux bulles d'air.
Sens du débit
PRÉPARATION POUR UNE NOUVELLE INSTALLATION
En aval
3D
1D
2D
1D
Niveau de liquide
Figure 6 . Options d'orientation du capteur
Distance
en amont
Figure 5 . Exigences en amont
Installation verticale
Dans les canalisations
verticales, le débit
doit être vers le haut.
Dans les applications
en suspension,
une position
verticale assure une
distribution optimale
des solides dans
toutes les conditions
de débit.
Moins de tuyaux pleins
Dans les conduites qui peuvent rencontrer
moins d'un tuyau plein de fluide, le
débitmètre doit être placé dans un piège
pour s'assurer que le capteur est toujours
complètement rempli de liquide.
Niveau de liquide
Sens du débit
Page 4
Sens du débit
Distance en
aval
Mesuré à partir de
l'extrémité de la bride
et en aval
Niveau de liquide
30126-70 Rév. 1.3 | 14MAR2023
