condition d'échauffement excessif disparaît.
Alarme d'alimentation secteur
5.3.7
Cette alarme indique que l'entrée secteur AC a été débranchée ou coupée. Dans un tel
cas, l'affichage indique "AC FAIL"., la sortie est coupée et le voyant PROT clignote.
Mode redémarrage sécurisé : la sortie reste bloquée après que l'alimentation
•
secteur soit rétablie.
Mode redémarrage automatique : la sortie est réactivée automatiquement
•
avec sa dernière configuration lorsque l'alimentation secteur est rétablie.
5.4 Fonctionnement en série
Plusieurs alimentations identiques peuvent être connectées en série afin d'augmenter la
tension de sortie ou de fournir une tension de sortie bipolaire.
Lorsque les alimentations sont montées en série et que la charge ou l'une des bornes de sortie est
mise à la masse, aucun point ne doit avoir un potentiel supérieur à +/- 650VDC par
rapport à la masse. En cas d'utilisation des commandes RS232/485, LAN ou IEEE, se
référer aux chapitre "mise à la masse des bornes de sortie" du paragraphe 3.9.11.
Bei Reihenschaltung mehrerer Geräte und Verbindung der Last bzw. eines Ausgangspoles mit
System- Masse, sollte kein Potential größer +/- 650VDC zwischen Ausgang und System-Masse
anliegen. Bei Verwendung der RS232/485, LAN oder der IEEE-Schnittstelle beachten Sie bitte
die Warnhinweise im Abschnitt 3.9.11.
5.4.1 Fonctionnement en série pour augmenter la tension de sortie
Dans ce mode de fonctionnement, les tensions de sortie respectives des
alimentations s'additionnent. Réglez la limite de courant de chaque alimentation au
maximum que la charge peut supporter sans dommage. Il est recommandé de monter
des diodes en parallèle à la sortie de chaque alimentation, afin d'éviter les tensions
inverses au démarrage ou en cas d'arrêt de l'une des alimentations. Chaque diode doit
pouvoir supporter au minimum la tension et le courant de sortie de l'alimentation. Voir
les Figures 5-1 et 5-2 pour ce mode en régulation locale ou distante.
+LS +S
+
Alimentation
-
(*)
-S
-LS
+LS +S
+
Alimentation
-
-S
-LS

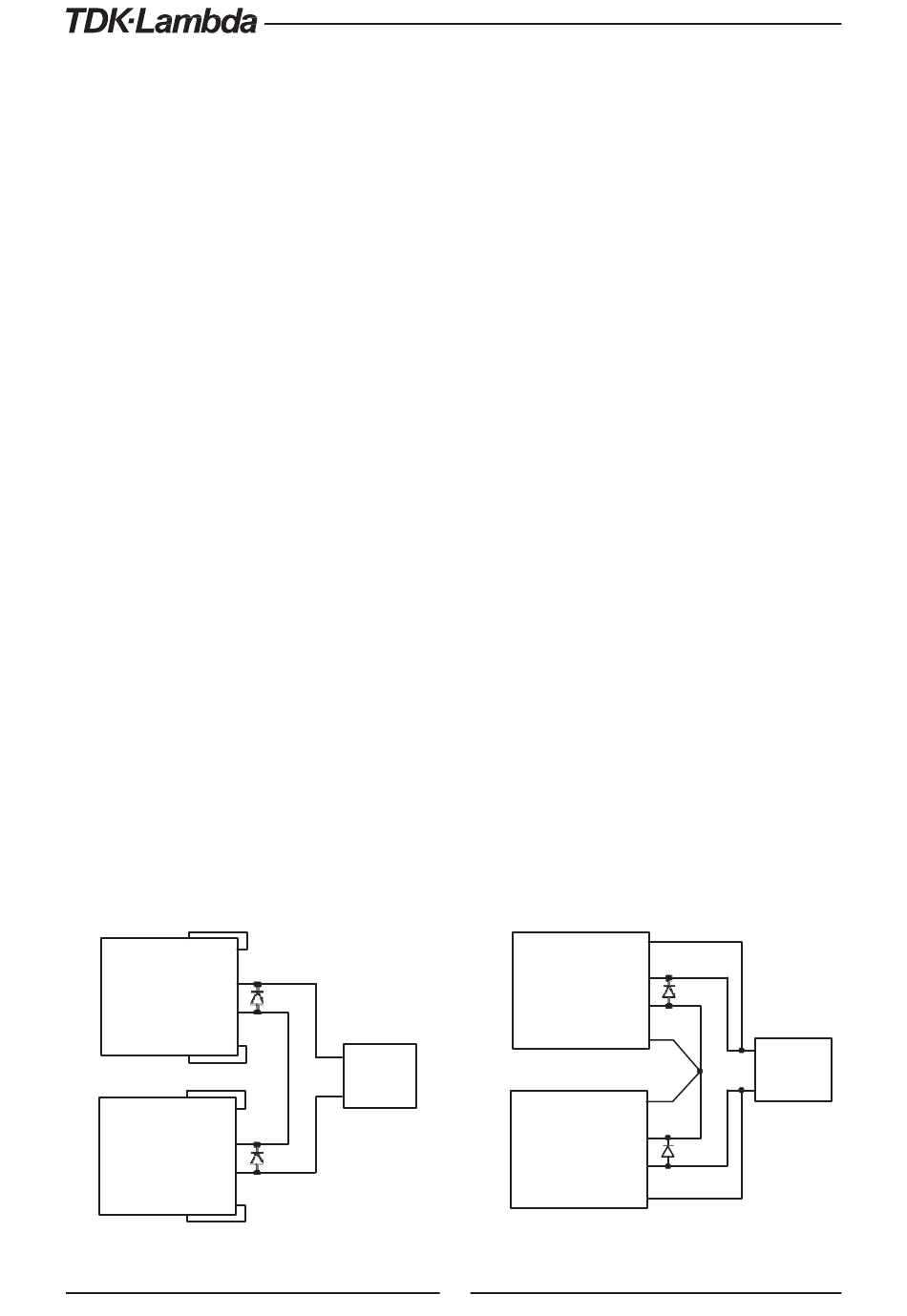

Fig.5-1: Montage en série, régulation locale
ATTENTION
WARNUNG
+
CHARGE
-
(*) Diodes fournies
par l'utilisateur
:
+LS +S
Alimentation
-LS
+LS +S
Alimentation
-LS
Fig.5-2: Montage en série, régulation distante
70
+
(*)
-
-S
+
CHARGE
-
+
(*)
-
-S
