NOTE 1:
Dans le cas d'une sortie à la masse (+ ou -) la tension max. entre les entrées de programmation, les
sorties de relecture et les sorties d'alimentation ne doivent pas dépasser 400VDC.
(valable pour 10.2.1
et 10.2.2)
10.3 Connecteur de programmation et de relecture
Le Tableau 10-1 donne les descriptions détaillées sur le connecteur de programmation
et de relecture de l'interface isolée. Pour que la sensibilité au bruit soit la plus faible
possible, il est recommandé d'utiliser des paires torsadées blindées.

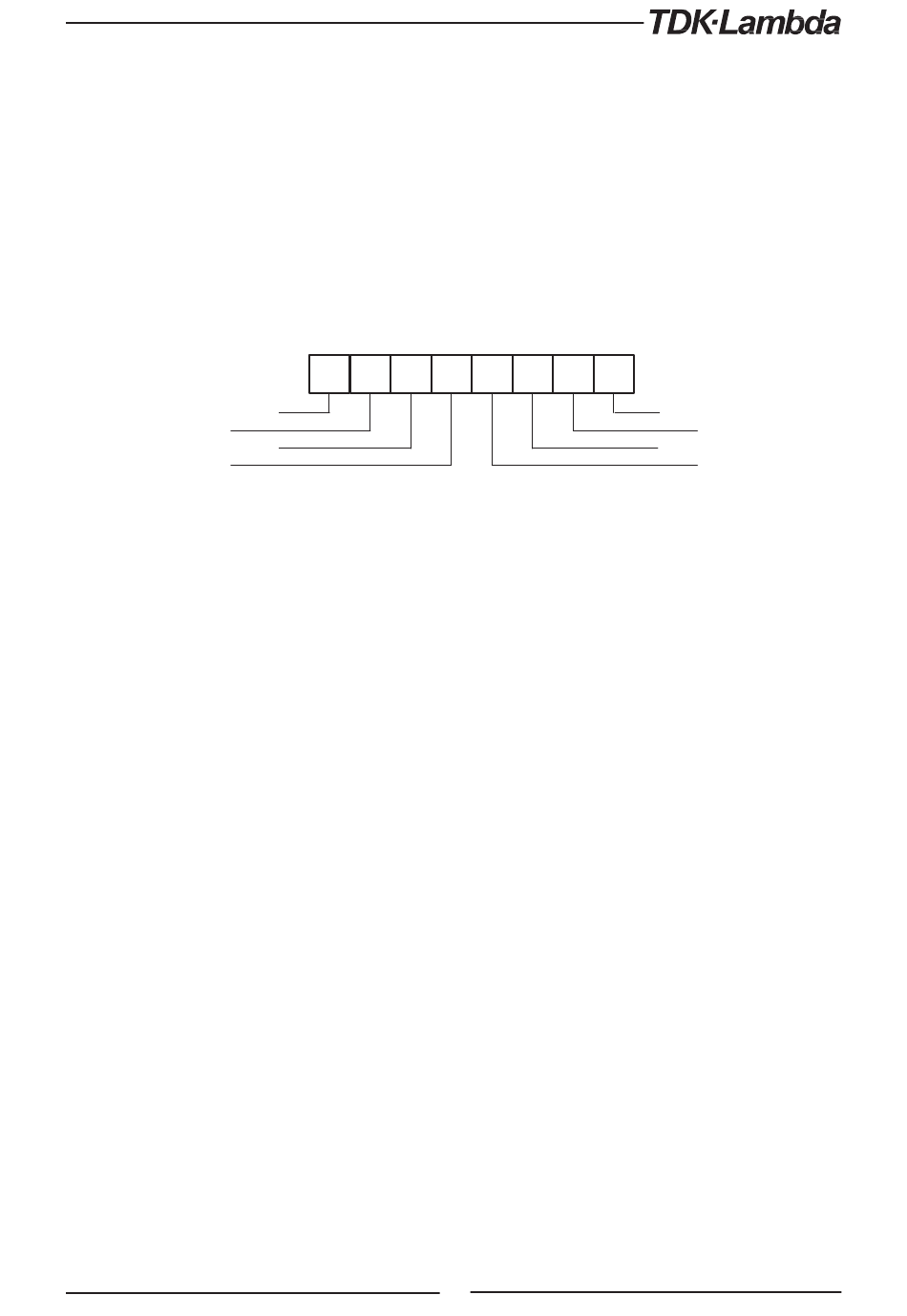

Voir Fig.10-1 pour la description du connecteur.
Connecteur de programmation isolé P/N: MC1.5/8-ST-3.81, Phoenix.
1
2
3
5
6
7
8
4
Shield
Shield
+IMON_ISO
+VPROG_ISO
+IPROG_ISO GND
+VMON_ISO
GND
143
