3.9.9 Raccordement de plusieurs charges, répartition radiale

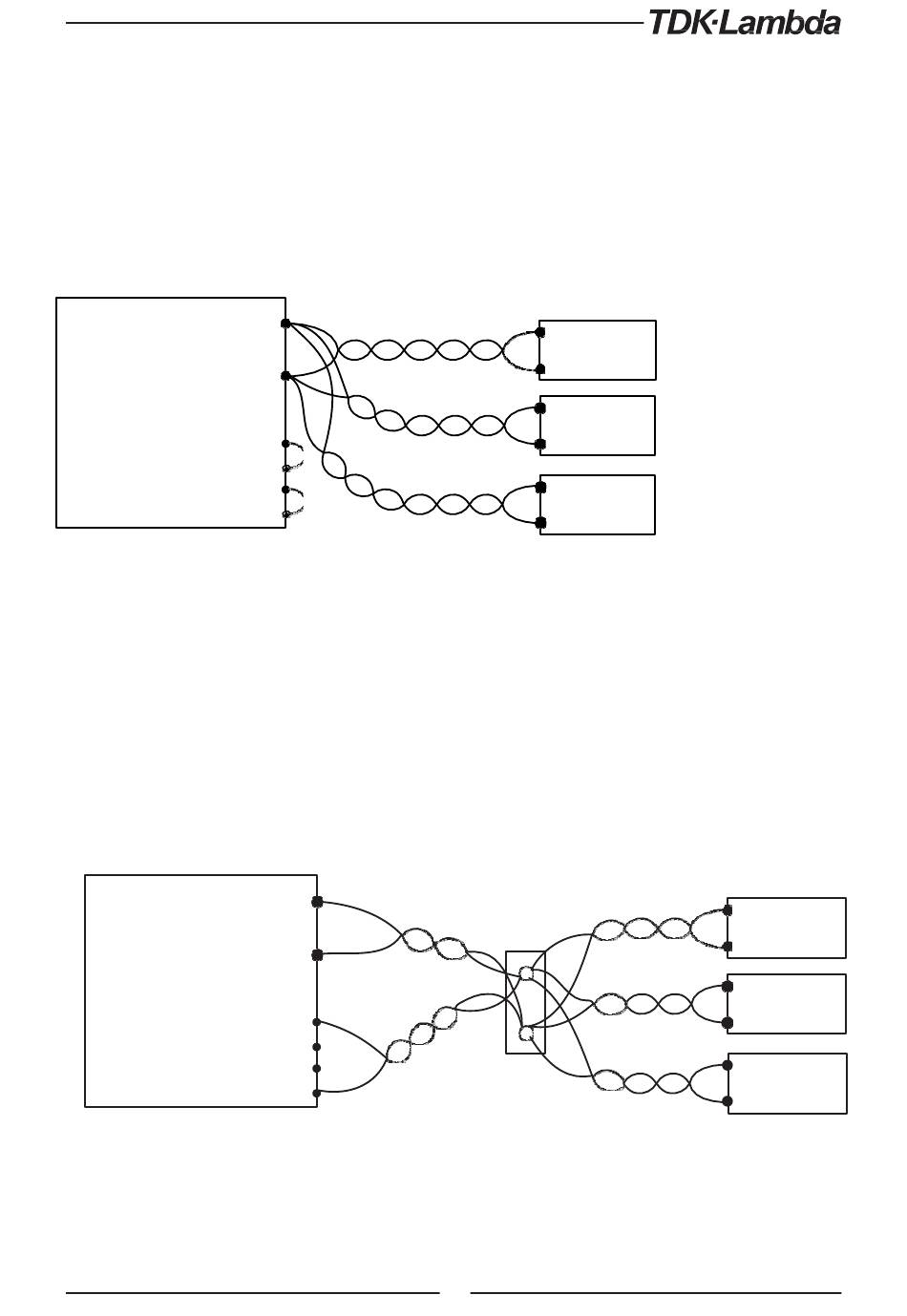

La Fig.3-8 illustre illustre le raccordement de plusieurs charges à l'alimentation. Chaque
charge doit être reliée aux bornes de sortie de l'alimentation par une paire de fils
distincte. Chaque paire doit être torsadée et aussi courte que possible, afin de
minimiser la sensibilité aux bruits et aux radiations. Les fils de mesure en régulation
distante doivent être connectés aux bornes de sortie de l'alimentation, ou directement à
la charge, selon le mode de régulation souhaité.
Fils de raccordement de la charge en paires torsadées aussi courtes que possible.
Alimentation
-R R égulation distante
-Régulation locale
+Régulation locale
+Régulation distante
Fig.3-8: Raccordement de plusieurs charges, répartition radiale
3.9.10 Raccordement de plusieurs charges avec bornes de
Si des bornes de répartition distantes sont utilisées, les bornes de sortie de
l'alimentation doivent être reliées par des fils torsadés ou blindés. Chaque charge
doit être reliée séparément aux bornes de répartition (voir Fig.3-9).
Pour une régulation distante, les cordons de mesure devront être connectés aux bornes
de répartition ou à la charge la plus sensible.
Alimentation
-R R égulation distante
-Régulation locale
+Régulation locale
+Régulation distante
Fig.3-9: Raccordement de plusieurs charges avec bornes de répartition
+V
-V
+V
-V
+
Charge#1
-
+
Charge#2
-
+
Charge#3
-
répartition
Borne de répartition
+V
-V
49
+
Charge#1
-
+
Charge#2
-
+
Charge#3
-
