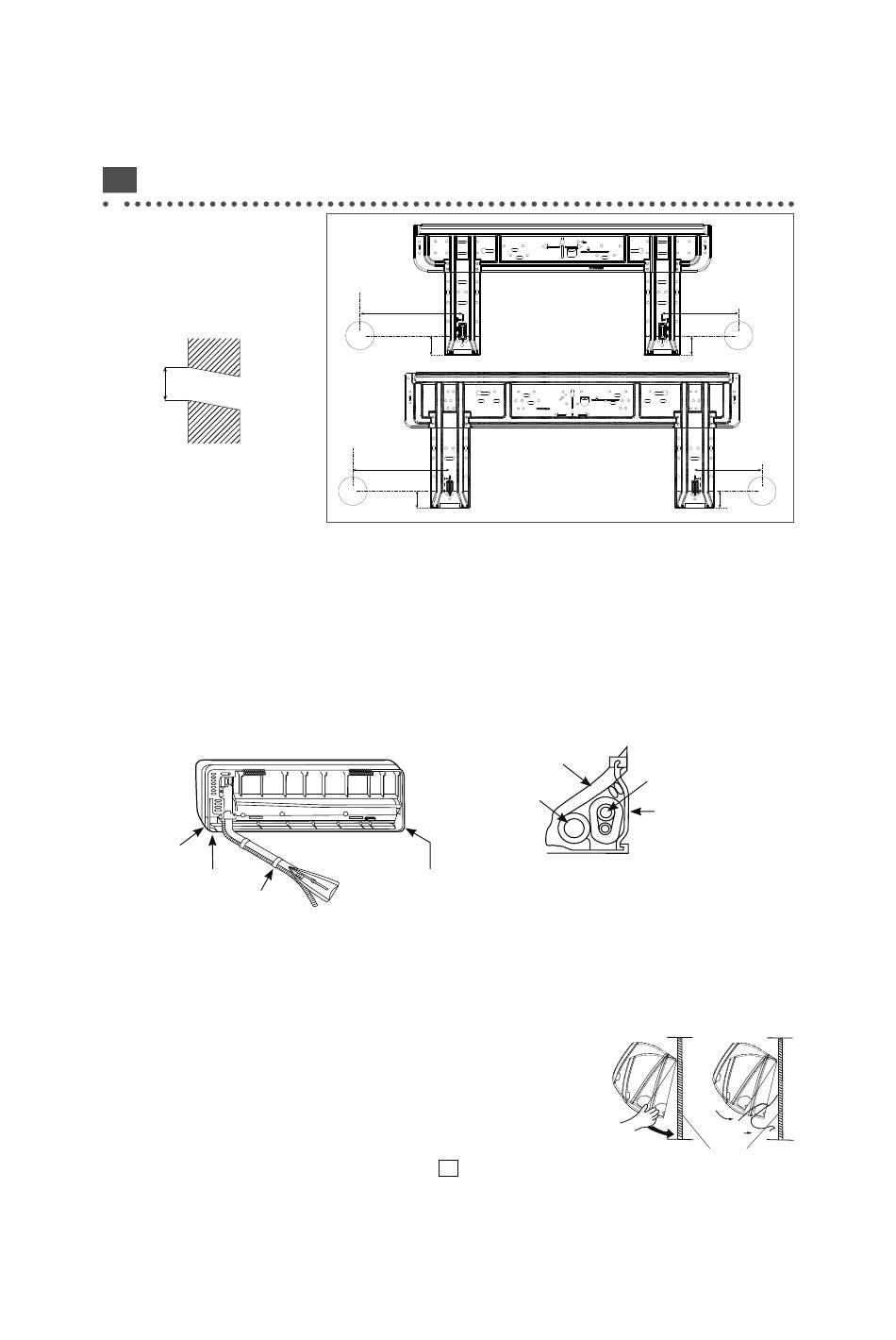

PERCEMENT DU TROU DANS LE MUR
1 - Percez un orifice de 60 mm de diamètre,
descendant légèrement en direction de la
face extérieure du mur.
2 - Installez le cache trou de tuyauterie et scel-
lez avec du mastic après l'installation
∅ 60 mm
côté
côté
intérieur
extérieur
Pose de l'unité intérieure
• Tuyauterie arrière
• Acheminez les tuyaux et le tuyau de vidange que vous fixez ensuite avec du ruban adhésif.
• Tuyauterie arrière gauche
• Dans le cas d'une tuyauterie à gauche, découpez avec une pince le couvercle pour la tuyauterie gauche.
• Pour une tuyauterie à l'arrière gauche, cintrez les tuyaux selon le sens de la tuyauterie jusqu'à la marque du trou pour une tuyauterie arrière
gauche qui est marquée sur les matériaux d'isolation thermique.
1 - Insérez le flexible d'évacuation dans l'encoche des matériaux d'isolation thermique de l'unité intérieure.
2 - Introduisez le câble électrique de l'unité intérieure/extérieure à partir de l'arrière de l'unité intérieure et faites-le ressortir par l'avant puis effectuez
la connexion.
3 - Enduisez le joint évasé avec de l'huile réfrigérante et connectez les tuyaux. Recouvrez soigneusement la pièce de connexion avec des matériaux
d'isolation thermique et fixez avec du ruban adhésif.
Couvercle pour
tuyauterie de droite
Couvercle sous
la tuyauterie
Fixez avec du
ruban adhésif
• Le câble des unités intérieures/extérieures et le tuyau de vidange doivent être fixés au tuyau de réfrigérant avec un ruban
protecteur.
• Tuyauterie dans une autre direction
• À l'aide d'une pince coupante, découpez le couvercle pour la tuyauterie en fonction de la direction de la tuyauterie et cintrez ensuite le tuyau
selon la position du trou dans le mur. Lors du cintrage, prenez soin de ne pas écraser les tuyaux.
• Connectez au préalable le câble des unités intérieure/extérieure et recouvrez ensuite les câbles connectés avec l'isolation thermique.
FIXATION DE L'UNITÉ INTÉRIEURE
• Suspendez l'unité sur les encoches supérieures de la plaque de fixation. Déplacez l'unité
d'un côté vers l'autre pour vérifier la fixation.
• Pour fixer le corps sur la plaque de fixation, soutenez le corps du dessous et posez-le à la
perpendiculaire.
222mm
TO THE PIPING
CENTER HOLE
222mm
Ø60
41,5mm
Ø60mm
218mm
TO THE PIPING
CENTER HOLE
218mm
Ø60
38,5mm
Ø60mm
Tuyau de
vidange
Couvercle pour
tuyauterie de gauche
16
KEEP THE DISTANCE FROM UPPER SIDE OF PLATE
TO CEILING MORE THAN 210mm
82mm
TO THE TOP OF UNIT
CENTER OF THE UNIT
VIRTUS-18K-ENKI
TO THE PIPING
CENTER HOLE
165mm
Ø60
KEEP THE DISTANCE FROM UPPER SIDE OF PLATE
TO CEILING MORE THAN 210mm
75mm
TO THE TOP OF UNIT
CENTER OF THE UNIT
VIRTUS-24K-ENKI
Matériau d'isolation
thermique
Tuyauterie
Plaque de
support de
tuyau
165mm
41,5mm
Ø60mm
151mm
TO THE PIPING
CENTER HOLE
151mm
Ø60
38,5mm
Ø60mm
Plaque de fixation
