Comment connecter les câblages
Enlevez le couvercle de la boîte des pièces électriques et connectez le cablâge
Sol
Câble Câble de
d'alimen- communi-
tation cation
Câble
d'alimentation

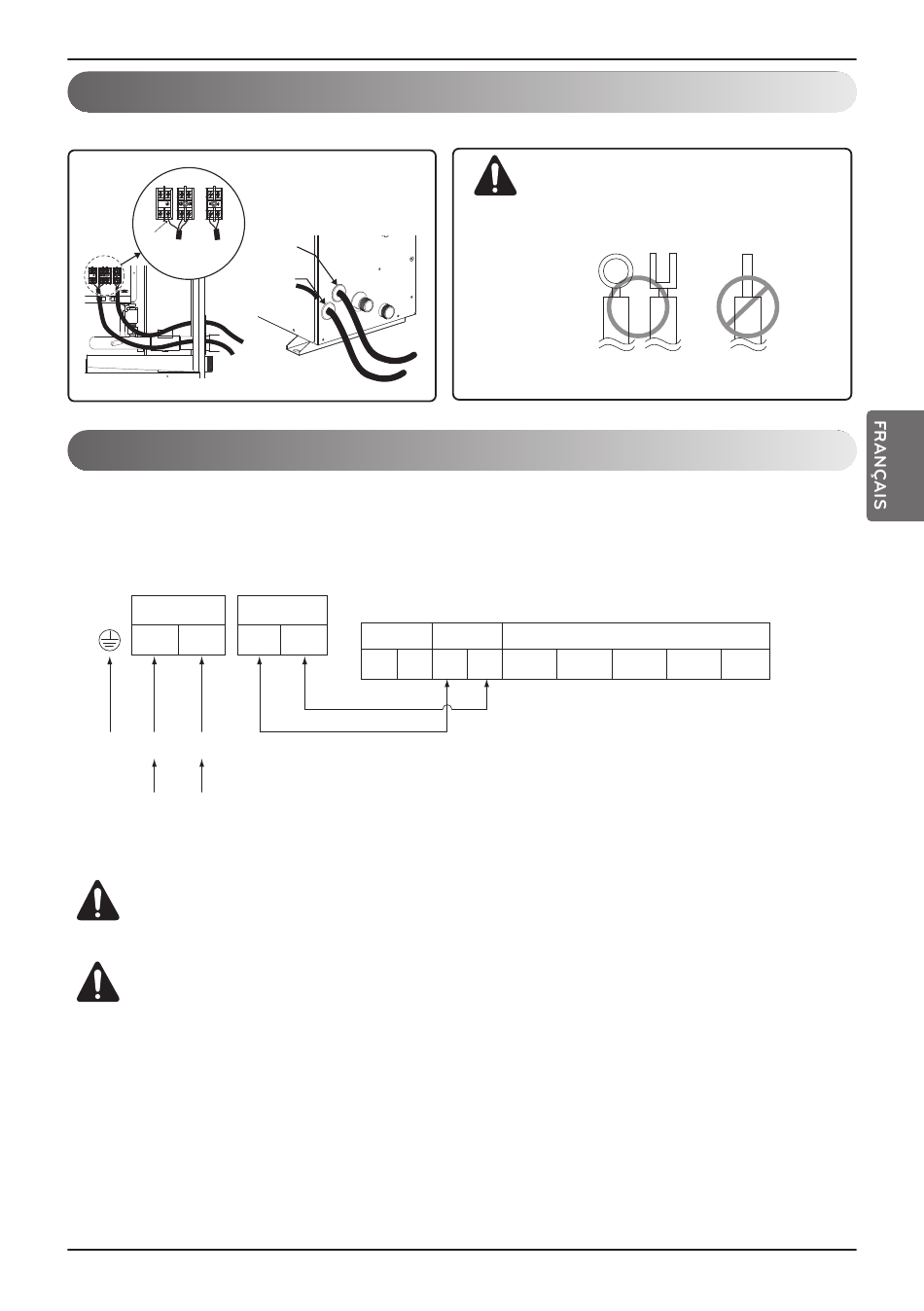

Connexion des câblages
Connectez les câbles aux terminaux sur le tableau de contrôle individuellement selon la connexion de l'unité extérieure.
• Assurez-vous que la couleur du câble de a section extérieure et le No. Du terminal sont respectivement les mêmes
que ceux de la section interne.
Répartiteur de
l'unité intérieure
1(L) 2(N)
Câble d'alimentation
❈ Position de mesure de résistance pour un câblage incorrect.
AVERTISSEMENT : Assurez-vous que les vis du terminal sont bien serrées.
ATTENTION:
Assurez vous de tester les câbles d'alimentation et de communication d'un câblage incorrect avant
d'enclencher l'alimentation.
1) Si les câbles d'alimentation et de communication sont changés, il y a un risque de détérioration du
produit.
2) Methode de contrôle du câblage
: Mesurer la résistance sur le bornier de puissance (L,N) en utilisant un appareil de mesure de
résistance électrique.
- la résistance normale doit être de 1 MΩ ou plus
- une mauvaise résistance sera de 500 MΩ ou moins
Câble de
communication
Répartiteur de
l'unité intérieure
Unité extérieure Unité intérieure
3(A) 4(B)
SODU SODU IDU
Câble de communication
ATTENTION:
Lors du RACCORD des câbles d'alimentation et
de communication, utilisez toujours le raccord
terminal (O, Y).
Veillez à bien le serrez afin que la vis du terminal
ne se dévisse pas.
Contrôleur central
IDU INTERNET DRY1 DRY2
Manuel d'installation de Hydro Kit 25
