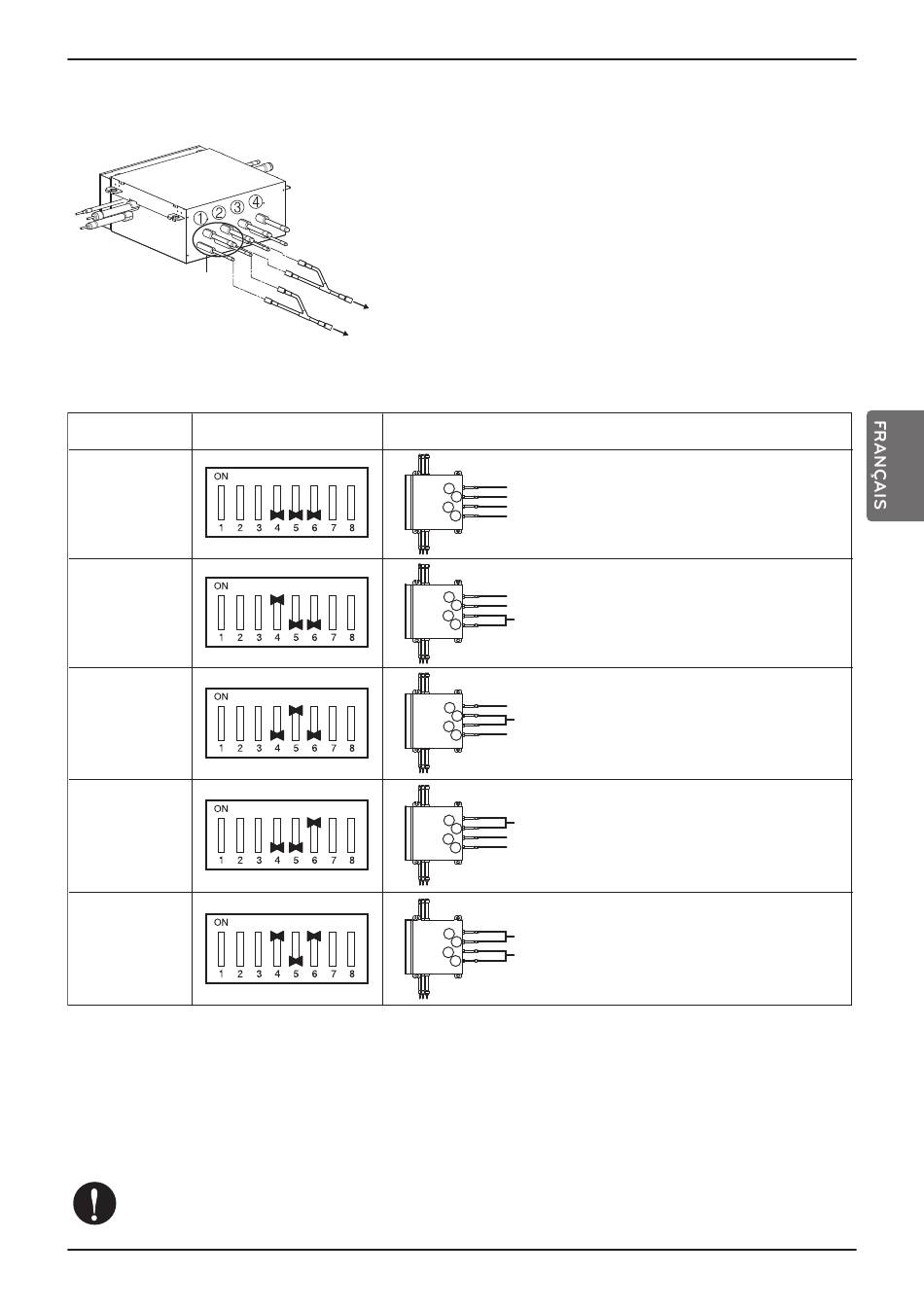

Faites attentions lors du raccord de l'unité externe de type synchrone.
PRHR042 / PRHR032 / PRHR022
Tuyau à gaz Ø15.88
Tuyau à liquide Ø9.52
Type de soudage
Réglage COMMUTATEUR DIP
Non contrôle
Vanne de
contrôle No.
1, 2
Vanne de
contrôle No.2,
3
Vanne de
contrôle No.3,
4
Vannes No.
1, 2 / Contrôle
de vannes
No. 3, 4
Recherche de tuyaux
1. Lorsque le Recherche de tuyaux est exécuté,
- Utilsez 'Mode 1' si la tempéraure de l'eau est supérieure à 30℃ (86℉)
- Utilisez 'Mode 2' la température de l'eau est inférieure à 30℃ (86℉)
2. Lorsque le Recherche de tuyaux n'est pas exécuté,
- Vérifiez si une erreur 'CH14' s'est produite dans le Hydro Kit.
Pour plus d'informations, reportez-vous au manuel d'installation de l'unité de récupération
de chaleur.
- Un seul raccord du tuyau de réfrigérant pour l'unité HR est
insuffisant pour l'écoulement du réfrigérant. Joignez deux tuyaux
avec un tuyau de branchement lors du raccord de Hydro Kit. Hydro
Kit(jusqu'à 16kW(54kBut/h) modèle de capacité : 10HP)
- Le numéro du tuyau de gaz raccordé et celui du tuyau à liquide
doit être le même.
- Ecoulement de l'eau dans le Hydro Kit quand le processus de
recherche de conduites est effectué.
Hydro kit
- Une erreur du processus de recherche du tuyau peut survenir si
la température du tuyau n'augmente pas.
Tuyau à gaz Ø22.2
Tuyau à liquide Ø9.52
- Nous recommandons que Hydro Kit soit connecté à la vanne
No.1 et à la vanne No.2 .
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
Exemple
Unité intérieure
Unité intérieure
Unité intérieure
Unité intérieure
Unité intérieure
Unité intérieure
Hydro Kit
Unité intérieure
Hydro Kit
Unité intérieure
Hydro Kit
Unité intérieure
Unité intérieure
Hydro Kit
(Lorsque deux Hydro Kit sont installés)
Hydro Kit
