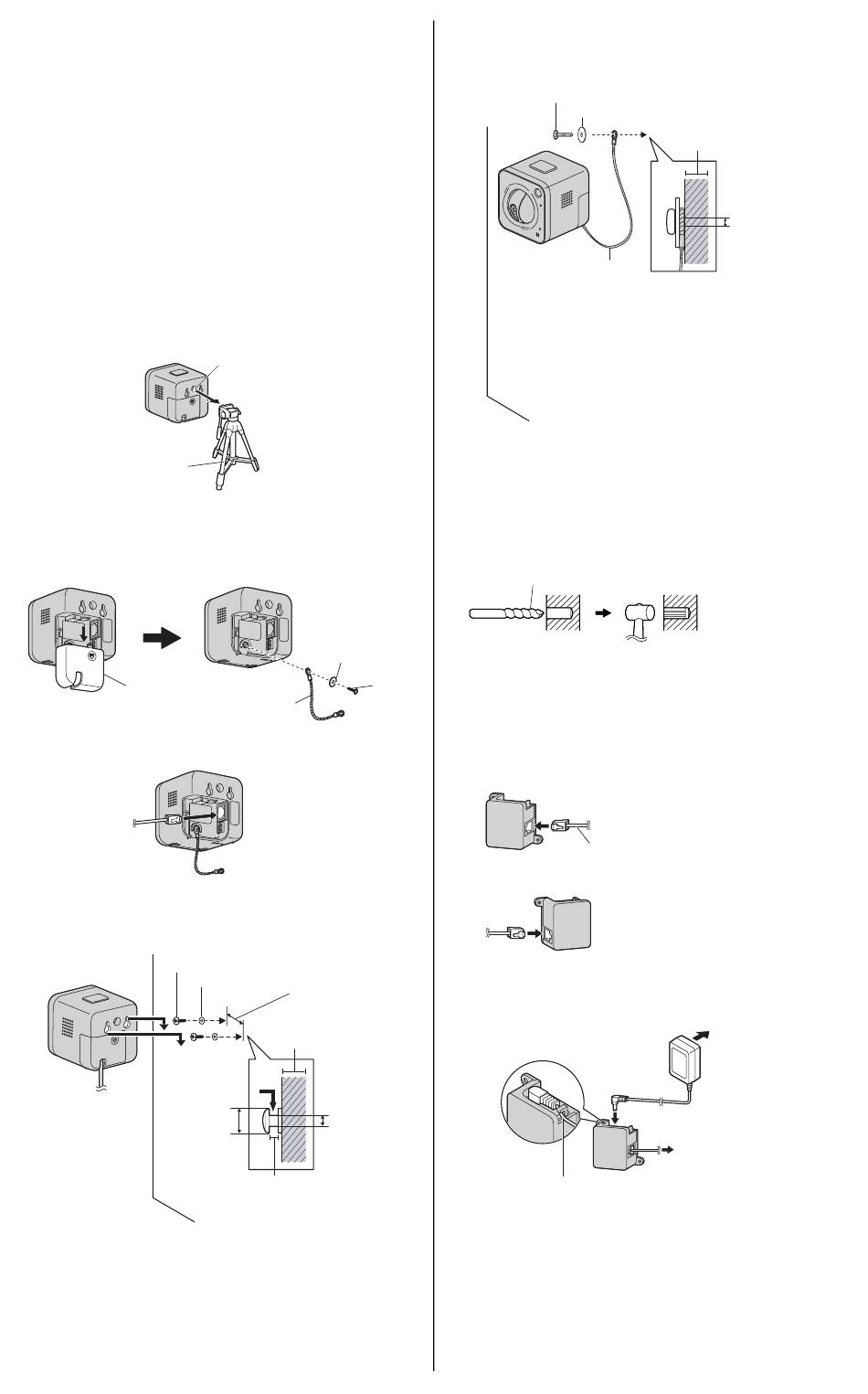

Montage de la caméra
• Les illustrations de la caméra présentées dans ce document s'appliquent au
modèle BL-C210A.
Mise en garde
• N'introduisez pas les vis dans un matériau tendre. Fixez les vis dans un
endroit renforcé du mur, par exemple une traverse de mur, pour éviter que
la caméra ne tombe et ne soit endommagée.
• Veillez à fixer le fil de sécurité lors du montage de la caméra pour empêcher
la caméra de tomber.
Note
• Utilisez des vis adaptées au matériau du mur.
• Les vis fournies sont uniquement à utiliser sur des murs en bois.
• La résistance à l'arrachement de la zone d'installation doit être au moins
égale à 294 N (30 kgf) par vis.
• La caméra est conçue pour une utilisation à l'intérieur uniquement et ne
devrait pas être montée à l'extérieur.
• Pour garantir un affichage correct des images de la caméra, ne montez pas
la caméra selon un plan incliné. Montez la caméra perpendiculairement au
sol. Ne montez pas la caméra à l'envers.
Montage du trépied
• N'utilisez pas de vis de pied dont le filetage dépasse 6 mm (1/4 pouce). Cela
pourrait endommager l'orifice de montage du trépied.
• La caméra ne peut pas être montée en fonction de la forme de la plate-
forme de caméra.
Trépied
(fourni par le client)
Fixation murale
1.
Retirez le cache-câble, fixez le fil de sécurité à la caméra en utilisant la vis B
(fournie) et la rondelle M (fournie).
• Veillez à fixer le fil de sécurité lors du montage de la caméra pour empêcher
la caméra de tomber.
Cache-câble
2.
Connectez un câble LAN à la caméra et fixez le cache-câble.
• Insérez le câble LAN jusqu'à encliquetage.
3.
Montez la caméra sur les vis en insérant les vis dans les trous de montage
mural de la caméra, puis en faisant glisser la caméra vers le bas jusqu'à ce
qu'elle soit solidement fixée.
• Laissez un espace de 2 mm (1/16 pouce) entre les têtes des vis et les
rondelles, comme indiqué ci-dessous.
Vis C
(3/8 pouce)
4
Trou pour le montage
du trépied
Rondelle M
Fil de sécurité
Rondelle S
29 mm
(1 1/8 pouce)
Au minimum 25 mm
(1 pouce)
3,5 mm
9 mm
(1/8 pouce)
2 mm
(1/16 pouce)
4.
Fixez le fil de sécurité au mur en utilisant la vis A (fournie) et la rondelle L
(fournie).
• Ne tendez pas le fil de sécurité, comme illustré ci-dessous.
• Fixez le fil de sécurité de telle sorte que la caméra ne tombe pas sur les
personnes à proximité si elle venait à se détacher.
Montage sur une surface en mortier ou en béton
• Préparez des chevilles pour une vis d'un diamètre de 4 mm (3/16 pouce) pour le
fil de sécurité et pour une vis d'un diamètre de 3,5 mm (1/8 pouce) pour la
fixation murale.
1.
Marquez des points aux emplacements où vous allez percer des trous.
2.
Percez des trous à l'aide d'une perceuse électrique. Insérez les ancrages
(fournis par le client) dans les trous et encastrez-les complètement dans le
mur à l'aide d'un marteau.
• Les murs en mortier se cassent facilement lorsqu'ils sont percés. Faites
attention aux morceaux de mortier qui risquent de se détacher et de tomber.
Percez jusqu'au béton (en présence de brique, utilisez une perceuse pour brique)
3.
Montez la caméra en suivant les instructions fournies sur cette page.
4.
Marquez un point à l'emplacement où vous aller percer un trou pour le fil de
sécurité, suivez l'étape 2 et fixez correctement le fil de sécurité.
Vis B
Connexion à l'unité de transfert d'alimentation
1.
Connectez un câble LAN à l'unité de transfert d'alimentation et au
concentrateur de commutation, au routeur, etc.
• L'unité de transfert d'alimentation peut être fixée à l'aide de 2 pièces à partir
de la vis A (fournie) (4 mm x 20 mm [3/16 pouces x 13/16 pouces]).
2.
Raccordez un câble LAN de la caméra à l'unité de transfert d'alimentation.
3.
Connectez l'adaptateur secteur à l'unité de transfert d'alimentation et
branchez l'autre extrémité à la prise de courant.
• La caméra s'active.
Crochet pour l'adaptateur secteur
Vis A
Rondelle L
Au minimum 25 mm
(1 pouce)
Fil de sécurité
Câble LAN
Vers la prise de courant
Vers le routeur
4 mm
(3/16 pouce)
