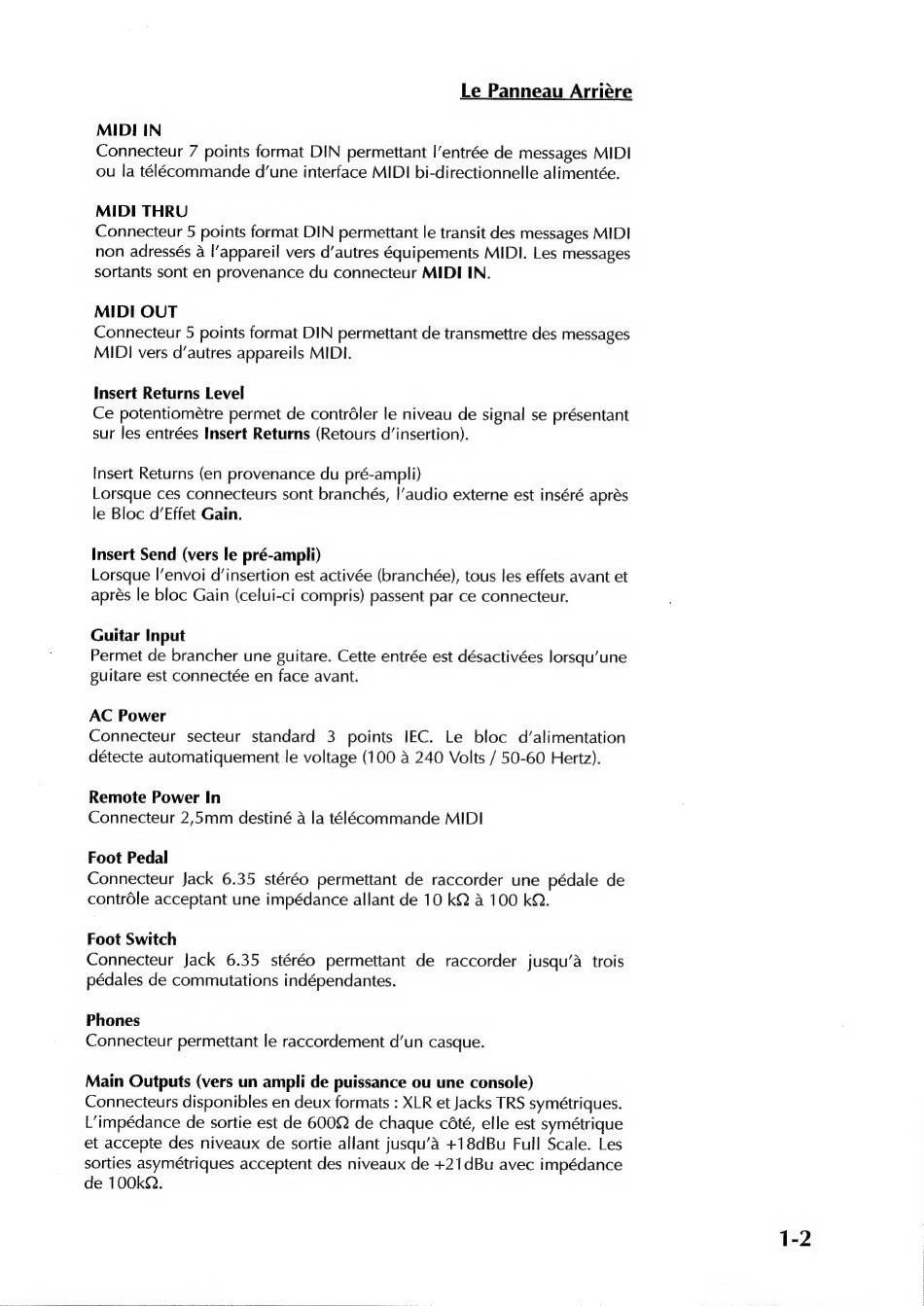

Le Panneau Arrière
MIDI IN
Connecteur 7 points format DIN permettant l'entrée de messages MIDI
ou la télécommande d'une interface MIDI bi-directionnelle alimentée.
MIDI THRU
Connecteur 5 points format DIN permettant le transit des messages MIDI
non adressés à l'appareil vers d'autres équipements MIDI. Les messages
sortants sont en provenance du connecteur MIDI IN.
MIDI OUT
Connecteur 5 points format DIN permettant de transmettre des messages
MIDI vers d'autres appareils MIDI.
Insert Returns Level
Ce potentiomètre permet de contrôler le niveau de signal se présentant
sur les entrées Insert Returns (Retours d'insertion).
Insert Returns (en provenance du pré-ampli)
Lorsque ces connecteurs sont branchés, l'audio externe est inséré après
le Bloc d'Effet Gain.
Insert Send (vers le pré-ampli)
Lorsque l'envoi d'insertion est activée (branchée), tous les effets avant et
après le bloc Gain (celui-ci compris) passent par ce connecteur.
Guitar Input
Permet de brancher une guitare. Cette entrée est désactivées lorsqu'une
guitare est connectée en face avant.
AC Power
Connecteur secteur standard 3 points IEC. Le bloc d'alimentation
détecte automatiquement le voltage (100 à 240 Volts / 50-60 Hertz).
Remote Power In
Connecteur 2,5mm destiné à la télécommande MIDI
Foot Pedal
Connecteur Jack 6.35 stéréo permettant de raccorder une pédale de
contrôle acceptant une impédance allant de 10 kQ à 100 kQ.
Foot Switch
Connecteur Jack 6.35 stéréo permettant de raccorder jusqu'à trois
pédales de commutations indépendantes.
Phones
Connecteur permettant le raccordement d'un casque.
Main Outputs (vers un ampli de puissance ou une console)
Connecteurs disponibles en deux formats : XLR et Jacks TRS symétriques.
L'impédance de sortie est de 6009 de chaque côté, elle est symétrique
et accepte des niveaux de sortie allant jusqu'à +18dBu Full Scale. Les
sorties asymétriques acceptent des niveaux de +21dBu avec impédance
de 100k@2.
1-2
