6.5.2.2 Contrôler la résistance de la sonde
de température
6.5.3
Raccordement du moteur mono-
phasé (moteur 1~)
PE
N
L
C
r
M 1~

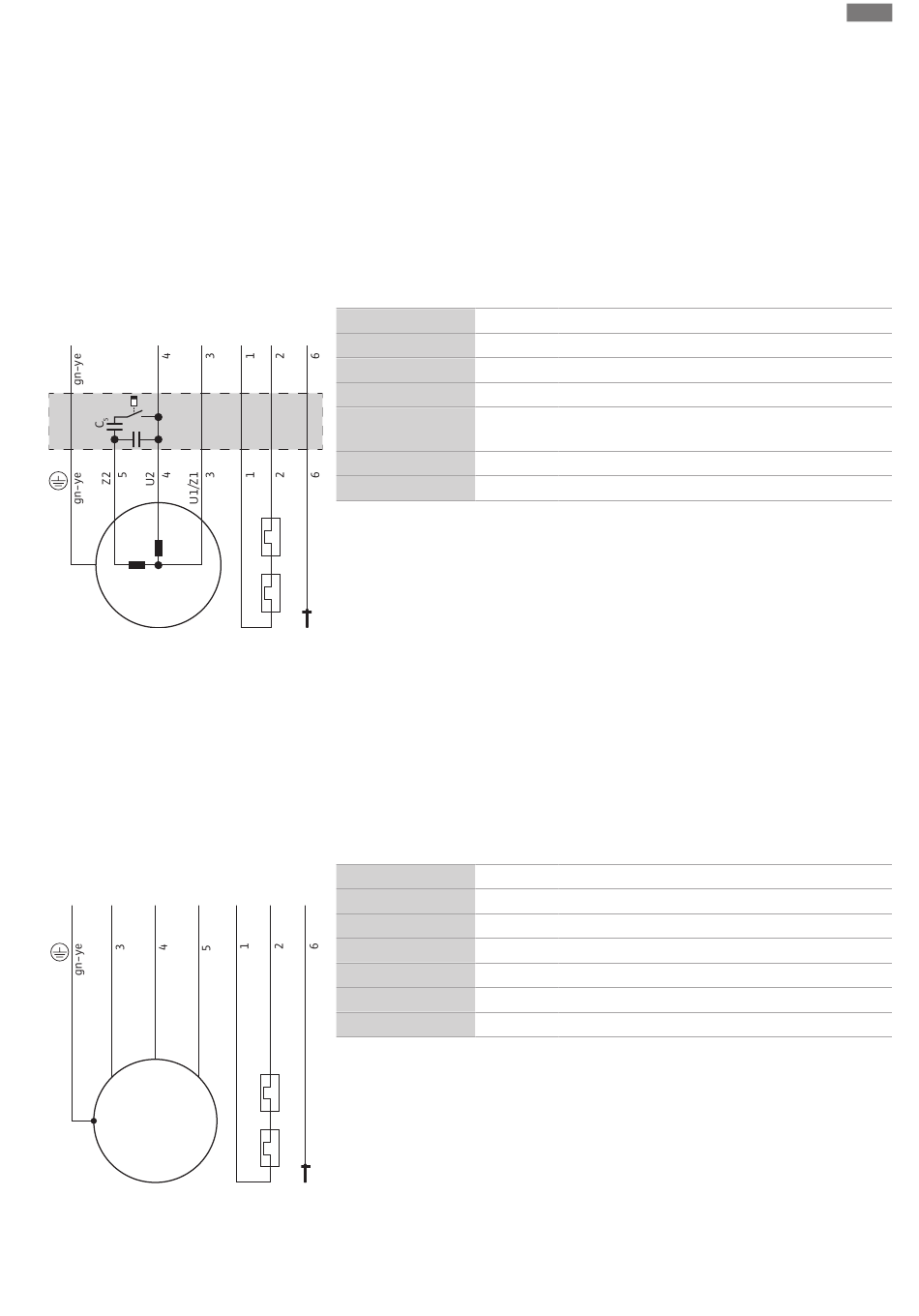

Fig. 6: Schéma de raccordement moteur 1~
6.5.4
Raccordement du moteur triphasé
(moteur 3~)
PE
U
V
W
M 3~
Fig. 7: Schéma de raccordement moteur 3~ :
Démarrage direct, sonde bimétallique
Notice de montage et de mise en service • Wilo-Rexa PRO-S03 • Ed.01/2022-03
▶
Résistance d'isolement contrôlée. Si les valeurs mesurées sont différentes des va-
leurs prescrites, contacter le service après-vente.
✓
Ohmmètre à disposition.
1.
Mesurer la résistance.
⇒
Valeur mesurée de la sonde bimétallique : 0 Ohm (passage).
⇒
Valeur mesurée des 3 capteurs PTC : entre 60 et 300 ohms.
⇒
Valeur mesurées des 4 capteurs PTC : entre 80 et 400 ohms.
▶
Résistance contrôlée. Si la valeur mesurée est différente de la valeur prescrite,
contacter le service après-vente.
Fil
20
21
DK
1, 2
3
4
5
6
Vert/jaune (gn-ye)
•
Câble de raccordement avec extrémités de câble dénudées.
•
Raccordement dans le coffret de commande selon les indications du schéma de raccorde-
ment.
•
Surveillance thermique du moteur :
–
Capteur : Sonde bimétallique
–
Nombre de circuits de température : 1, limitation de la température
–
Valeurs de raccordement : max. 250 V (CA), 2,5 A, cos phi = 1
–
Valeur seuil : donnée par le capteur.
–
État de déclenchement : Lorsque la valeur seuil est atteinte, arrêter la pompe !
•
Surveillance de fuite du compartiment moteur :
Le raccordement doit s'effectuer par un relais de contrôle (par ex. « NIV 101/A »).
–
Capteur : Électrode
–
Valeurs de raccordement : max. 250 V (CA), 2,5 A, cos phi = 1
–
Valeur seuil : 30 kOhm
–
État de déclenchement : Lorsque la valeur seuil est atteinte, arrêter la pompe !
Fil
20
21
DK
1, 2
3
4
5
6
Vert/jaune (gn-ye)
•
Câble de raccordement avec extrémités de câble dénudées.
•
Raccordement dans le coffret de commande selon les indications du schéma de raccorde-
ment.
•
Alimentation réseau avec champ magnétique tournant à droite
•
Surveillance thermique du moteur :
–
Capteur : Sonde bimétallique
–
Nombre de circuits de température : 1, limitation de la température
–
Valeurs de raccordement : max. 250 V (CA), 2,5 A, cos phi = 1
–
Valeur seuil : donnée par le capteur.
–
État de déclenchement : Lorsque la valeur seuil est atteinte, arrêter la pompe !
Désignation Borne
20, 21
Surveillance thermique du moteur
U1/Z1
L
U2
N
Z2
Raccordement du condensateur de démarrage et de
fonctionnement
DK
Surveillance de fuite du compartiment moteur
PE
Terre
Désignation Borne
20, 21
Surveillance thermique du moteur
U
L1
V
L2
W
L3
DK
Surveillance de fuite du compartiment moteur
PE
Terre
fr
21
